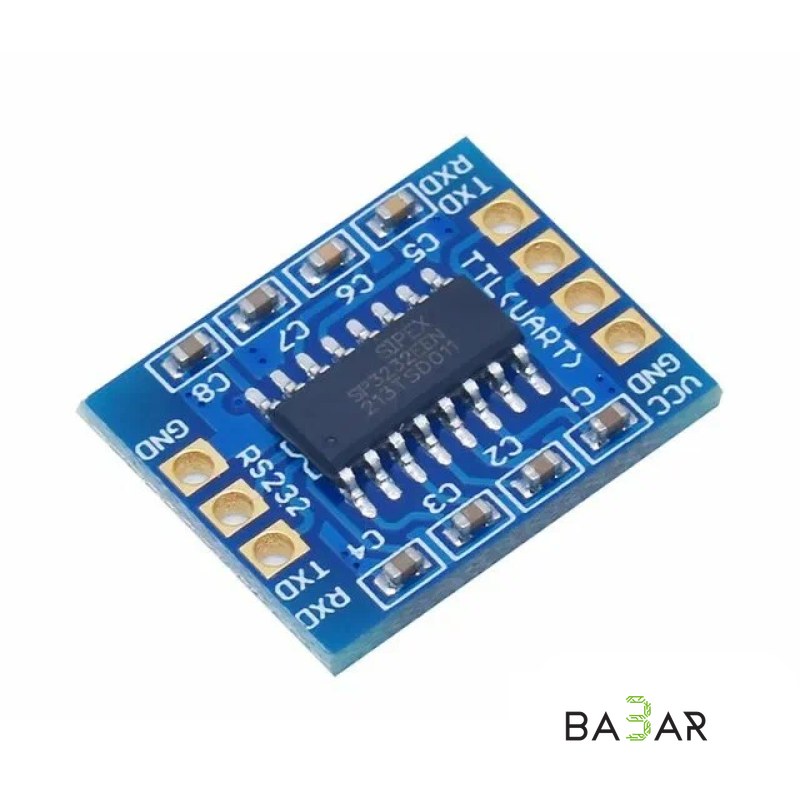

Модуль преобразователя TTL в RS232 (SP3232, одноканальный, 3–5 В)

# Модуль преобразователя TTL в RS232 (SP3232, одноканальный, 3–5 В)

Одноканальный аппаратный модуль-конвертер на базе трансивера SP3232 предназначен для сопряжения микроконтроллеров и отладочных плат с логикой TTL/CMOS (Arduino, ESP32, STM32, Raspberry Pi) с устройствами, работающими по стандарту RS-232 (COM-порт с уровнями до ±12 В). Благодаря встроенному генератору на зарядовых насосах модуль стабильно формирует стандартные уровни RS-232 при питании от 3.0 В до 5.5 В. Модуль идеален для прошивки («Brush Line»), отладки, восстановления роутеров, сетевых коммутаторов, спутниковых ресиверов и кассового оборудования.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Основной чип | Sipex / Exar SP3232 (SP3232E) |

| Тип преобразования | Одноканальное двунаправленное: TTL (3.3V / 5V) ⇄ RS-232 (±5V … ±12V) |

| Напряжение питания (VCC) | 3.0 – 5.5 В DC (полная совместимость с 3.3 В и 5 В логикой) |

| Максимальная скорость передачи | До 235 кбит/с и выше |

| Ток потребления | ~0.3–1 мА (низкое энергопотребление) |

| Защита | Встроенная ESD-защита от статических разрядов до ±15 кВ |

| Рабочая температура | -40 °C … +85 °C |

---

### Назначение контактов (Pinout)

• VCC: Питание модуля (+3.0 В – +5.0 В DC).
• GND: Общий провод (земля питания и сигналов).
• RXD (TTL): Вход приемника уровня TTL (подключается к выводу TXD микроконтроллера).
• TXD (TTL): Выход передатчика уровня TTL (подключается к выводу RXD микроконтроллера).
• RXD (232) / DB9 RX: Вход линии RS-232 (подключается к линии TXD внешнего RS-232 оборудования).
• TXD (232) / DB9 TX: Выход линии RS-232 (подключается к линии RXD внешнего RS-232 оборудования).

> Предупреждение: Прямое подключение сигнальных линий RS-232 (с напряжением до ±12 В) к выводам микроконтроллеров без этого преобразователя неизбежно приведет к выходу из строя портов GPIO!

---

### Область применения

• Восстановление и прошивка (Brush Line): Прошивка и раскирпичивание ТВ-приставок, спутниковых ресиверов, роутеров, маршрутизаторов и автомобильной электроники через консольный порт.
• Связь с торговой и кассовой техникой: Подключение контроллеров к фискальным регистраторам, сканерам штрихкодов, весам и терминалам по интерфейсу RS-232.
• Промышленное оборудование: Сопряжение микроконтроллерных плат с ПЛК, частотными преобразователями и измерительными приборами.
• Отладка через COM-порт: Вывод отладочной информации с микроконтроллера на стандартный COM-порт ПК или терминальный адаптер.

---

### Преимущества

1. Совместимость с 3.3V и 5V микроконтроллерами: В отличие от устаревших модулей на MAX232, чип SP3232 напрямую работает с ESP32, STM32, RP2040 без дополнительных конвертеров уровней.

2. Компактный одноканальный форм-фактор

Занимает минимум места и идеально подходит для встраивания в кабели прошивки и тесные корпуса приборов.

3. Защита от статики (ESD)

Встроенная защита предотвращает повреждение управляющего микроконтроллера при пробое статического электричества по линии связи.

4. Высокая энергоэффективность

Минимальный ток потребления позволяет питать модуль напрямую от выводов VCC отладочной платы или батарейных источников.
