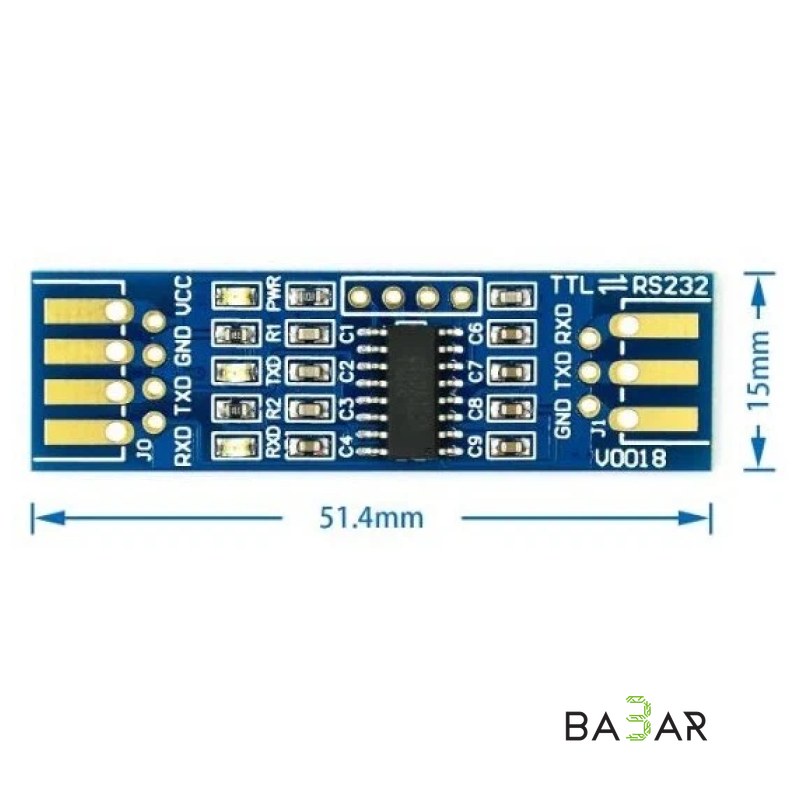

Модуль преобразователя интерфейсов RS232 ⇄ TTL (на базе SP3232)

# Модуль преобразователя интерфейсов RS232 ⇄ TTL (на базе SP3232)

Компактный аппаратный модуль-конвертер на базе трансивера SP3232 предназначен для взаимного преобразования сигналов стандартного последовательного интерфейса RS-232 (COM-порт с уровнями напряжений от ±5 В до ±12 В) в цифровые логические уровни TTL / CMOS (0–3.3 В / 0–5 В) и обратно. Встроенная схема на зарядовых насосах позволяет формировать стабильные сигналы RS-232 при питании от единого источника с напряжением от 3.3 В до 5.0 В. Модуль позволяет безопасно подключать микроконтроллеры (Arduino, ESP32, STM32, Raspberry Pi) к ПК, промышленному и сетевому оборудованию.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Основной чип | Sipex / Exar SP3232 (SP3232E) |

| Тип преобразования | Двунаправленное: TTL (3.3V / 5V) ⇄ RS-232 (±5V … ±12V) |

| Напряжение питания (VCC) | 3.3 – 5.0 В DC (согласовано с 3.3 В и 5 В микроконтроллерами) |

| Максимальная скорость передачи | До 235 кбит/с и выше |

| Ток потребления | ~0.3–1 мА (высокая энергоэффективность) |

| Защита | Встроенная защита от электростатических разрядов (ESD) до ±15 кВ |

| Рабочая температура | -40 °C … +85 °C |

---

### Назначение контактов (Pinout)

• VCC: Питание модуля (+3.3 В – +5.0 В DC).
• GND: Общий провод (земля питания и сигналов).
• RXD (TTL): Приемник уровня TTL (подключается к выводу TXD микроконтроллера).
• TXD (TTL): Передатчик уровня TTL (подключается к выводу RXD микроконтроллера).
• RXD (RS232): Вход линии RS-232 (подключается к линии TXD внешнего RS-232 оборудования / COM-порта ПК).
• TXD (RS232): Выход линии RS-232 (подключается к линии RXD внешнего RS-232 оборудования / COM-порта ПК).

> Важная инженерия: Прямое подключение сигналов RS-232 (до ±12 В) к портам GPIO микроконтроллера без этого преобразователя неизбежно приведет к сгоранию входов контроллера!

---

### Область применения

• Связь с ПК и диагностика: Подключение микроконтроллерных плат к физическому COM-порту компьютера или USB-RS232 адаптерам.
• Прошивка и сервисное обслуживание (Brush Line): Отладка, прошивка и восстановление ТВ-приставок, роутеров, маршрутизаторов и спутниковых ресиверов через консольный порт.
• Торговое и кассовое оборудование: Сопряжение контроллеров с фискальными регистраторами, сканерами штрихкодов, электронными весами и дисплеями покупателя.
• Промышленное оборудование: Связь с ПЛК (PLC), частотными преобразователями, счетчиками и измерительными приборами.

---

### Преимущества

1. Прямая поддержка 3.3V и 5V

В отличие от устаревших модулей на MAX232 (требовавших ровно 5 В), SP3232 напрямую работает с современными контроллерами (ESP32, STM32, RP2040) без применения внешних сдвигателей уровней.

2. Энергоэффективность

Низкий ток потребления позволяет питать преобразователь напрямую от выводов питания отладочных плат или автономных батарейных источников.

3. Встроенная ESD-защита

Наличие аппаратной защиты от статического электричества предохраняет логические выходы управляющего контроллера от наводок по линии связи.

4. Универсальность

Подходит как для проектирования стационарных приборов, так и для сборки диагностических кабелей.
