Модуль 24-канального расширителя выходов на сдвиговых регистрах 74HC595 (2–6 В)

# Модуль 24-канального расширителя выходов на сдвиговых регистрах 74HC595 (2–6 В)

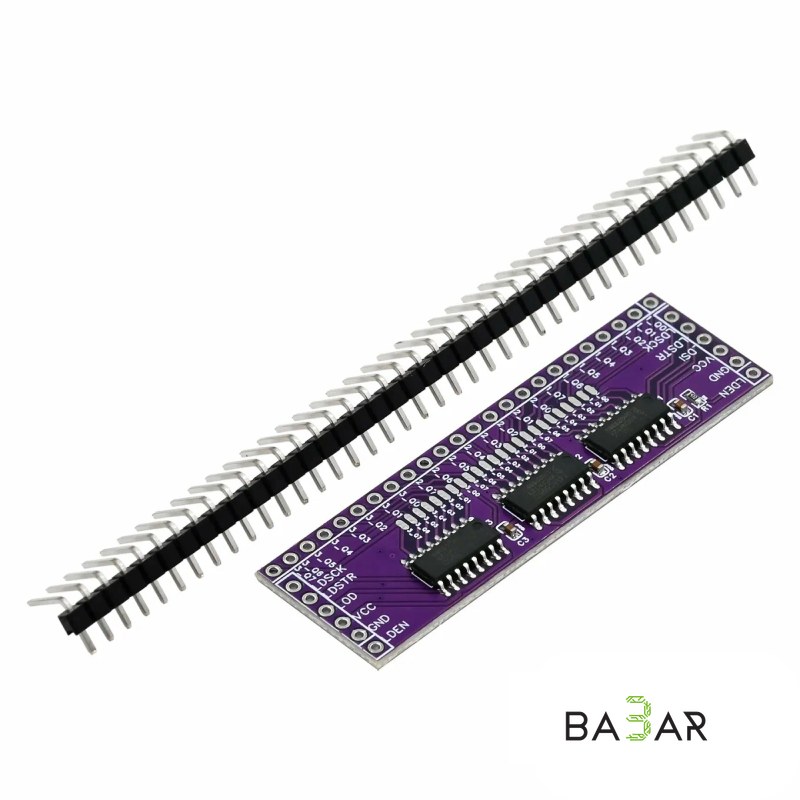

Модуль расширения цифровых выходов на базе трех каскадированных 8-битных сдвиговых регистров 74HC595 позволяет добавить 24 независимых параллельных выхода к микроконтроллерам (Arduino, ESP32, STM32, Raspberry Pi), используя всего 3 управляющих сигнальных провода (Data, Clock, Latch). Каскадное соединение микросхем обеспечивает преобразование последовательного входного кода в параллельный выходной сигнал, что делает модуль идеальным решением для управления большим количеством светодиодов, 7-сегментных индикаторов и релейных блоков.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Базовая микросхема | NXP / TI 74HC595 (3 микросхемы в каскаде) |

| Количество выходов | 24 канала (выходы Q0–Q7 × 3) |

| Принцип работы | Преобразование последовательного ввода в параллельный вывод (Serial-In / Parallel-Out) |

| Рабочее напряжение (VCC) | 2.0 – 6.0 В DC (полная совместимость с 3.3 В и 5 В логикой) |

| Максимальный выходной ток | До 30 мА на один канал / порт |

| Управляющие сигналы | 3 провода: `DS` (Data), `SH_CP` (Clock), `ST_CP` (Latch) |

| Габариты платы | 61.4 × 19.4 мм |

| Цвет платы | Фиолетовый |

---

### Назначение контактов (Pinout)

• VCC: Питание модуля (+2.0 В – +6.0 В DC).
• GND: Общий провод (земля).
• DS / SER: Вход последовательных данных (Serial Data Input).
• SH_CP / SRCLK: Тактовый сигнал сдвига (Shift Register Clock).
• ST_CP / RCK: Сигнал защелки / сброса на выходы (Latch Clock).
• OE: Включение/выключение всех выходов (Output Enable, Active LOW; обычно заземлен).
• MR / SRCLR: Сброс регистров (Master Reset, Active LOW; обычно подтягивается к VCC).
• Q0 – Q23: 24 независимых цифровых выхода для подключения нагрузки.

---

### Область применения

• Управление светодиодной индикацией: Построение светодиодных матриц, кубов (LED Cube), гирлянд, "бегущих огней" и шкальных индикаторов.
• Многосегментные дисплеи: Прямое управление группами 7-сегментных и матричных индикаторов.
• Коммутация реле и ключей: Управление многоканальными блоками реле, симисторов и транзисторных ключей в автоматике.
• Экономия портов GPIO: Добавление 24 цифровых выходов на платах с ограниченным количеством пинов (ESP8266, Raspberry Pi Pico, Arduino Nano).

---

### Преимущества

1. Экономия пинов (24 выхода из 3 проводов): Освобождает выводы микроконтроллера для работы с датчиками и дисплеями.

2. Широкий диапазон питания (2–6 В): Напрямую подключается к контроллерам с логическими уровнями 3.3 В (ESP32, STM32, Raspberry Pi) и 5 В (Arduino Uno / Mega) без сдвигателей уровней.

3. Высокая нагрузочная способность (30 мА на канал): Позволяет подключать светодиоды и оптопары напрямую к выходам модуля без промежуточных транзисторов.

4. Легкость программирования: Поддерживается встроенной функцией `shiftOut()` в Arduino IDE, а также стандартными библиотеками для Python / C++.
