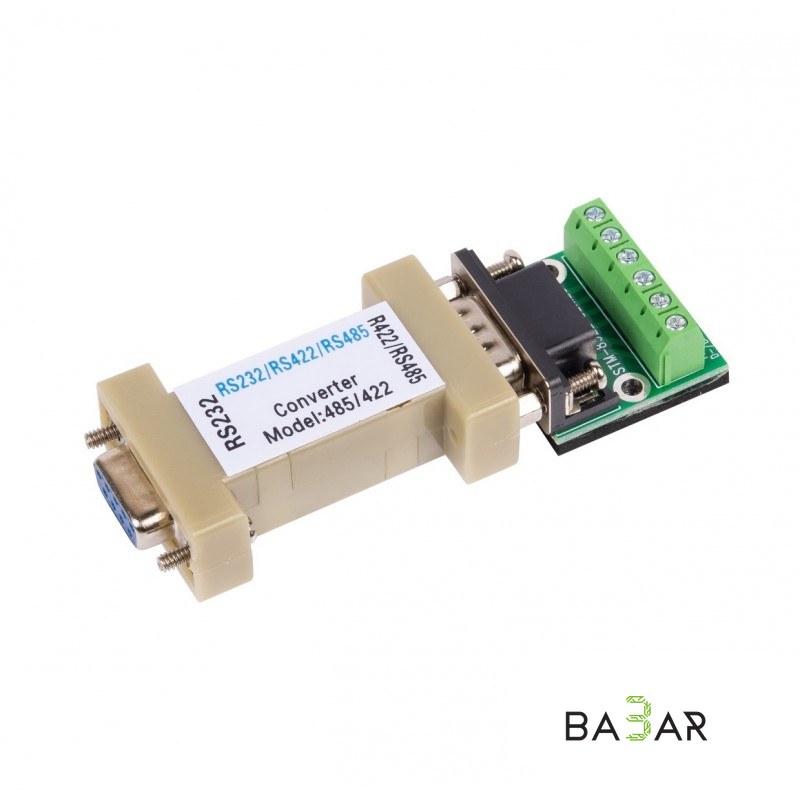

# Пассивный преобразователь интерфейсов RS-232 ⇄ RS-485 / RS-422

Аппаратный двухсторонний конвертер интерфейсов предназначен для сопряжения устройств со стандартным последовательным портом RS-232 (COM-порт ПК, терминалы, кассовое оборудование) с промышленными дифференциальными шинами RS-485 и RS-422. Преобразователь обеспечивает связь на расстояниях до 1200 метров и позволяет объединять оборудование в сети топологии «точка-точка» (Point-to-Point) и «точка-многоточка» (Point-to-Multipoint). Отличительной особенностью модуля является работа без внешнего источника питания — энергия отбирается напрямую с управляющих линий порта RS-232.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Поддерживаемые стандарты | EIA/TIA RS-232C, RS-485, RS-422 |

| Режим работы | Асинхронный полудуплексный (Half-Duplex) / дуплексный |

| Скорость передачи данных | 300 – 115 200 бит/с (автоматическое согласование) |

| Дальность передачи | До 1200 м (RS-485/422) / до 5 м (RS-232) |

| Разъемы подключения | DB9-F («мама») со стороны RS-232; Клеммная колодка (DB9 / Terminal Block) со стороны RS-485/422 |

| Питание | Пассивное (паразитное питание от линий TXD, RTS, DTR порта RS-232) |

| Передающая среда | Витая пара (STP / UTP), экранированный или обычный кабель |

| Рабочая температура | 0 °C … +70 °C |

| Допустимая влажность | 5% – 95% (без конденсации) |

| Габариты модуля | 95 × 33 × 17 мм |

---

### Назначение контактов и сигналов (Pinout)

• Порт RS-232 (Разъем DB9-F):
• `TXD` (Pin 3), `RXD` (Pin 2), `GND` (Pin 5)
• Служебные линии питания: `DTR` (Pin 4), `RTS` (Pin 7), `DSR` (Pin 6), `CTS` (Pin 8), `DCD` (Pin 1)
• Порт RS-485 / RS-422 (Клеммная колодка):
• `D+ / A` — Прямой дифференциальный сигнал (RS-485 Data+ / RS-422 Tx+)
• `D- / B` — Инверсный дифференциальный сигнал (RS-485 Data- / RS-422 Tx-)
• `GND` — Общий сигнальный провод (экранирование линии)

---

### Область применения

• Промышленная автоматика и АСУ ТП: Связь управляющих компьютеров и серверов с программируемыми логическими контроллерами (ПЛК), измерительными приборами и частотными преобразователями по протоколу Modbus RTU.
• Системы контроля и управления доступом (СКУД): Подключение турникетов, считывателей карт, биометрических терминалов и контроллеров шлагбаумов.
• Торговое и банковское оборудование: Запитка и организация магистралей связи для фискальных регистраторов, банкоматов, POS-терминалов и систем взимания платы на автостоянках.
• Учет ресурсов: Сбор данных с распределенных электросчетчиков, водосчетчиков и тепловычислителей.

---

### Преимущества

1. Не требует внешнего питания: Технология отбора энергии с линий `TXD`, `RTS` и `DTR` исключает необходимость подключать дополнительные блоки питания и прокладывать силовые провода.

2. Автоматическое направление передачи (Auto I/O Direction): Встроенная схема автоматически определяет направление потока данных, избавляя от необходимости программно управлять линиями RTS/CTS.

3. Удобное подключение кабелей

Наличие зажимной клеммной колодки упрощает монтаж витой пары без необходимости пайки.

4. Простота установки (Plug and Play)

Не требует установки драйверов или настройки переключателей — модуль готов к работе сразу после подключения.
