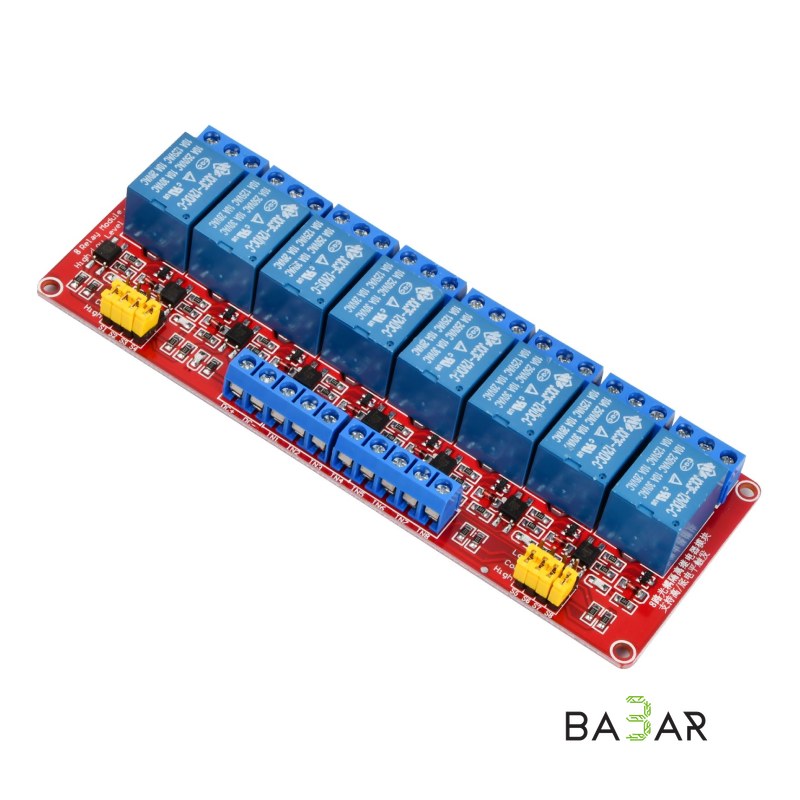

8-канальный релейный модуль 12V 10A с опторазвязкой

Восьмиканальный модуль силовой коммутации с рабочим напряжением обмотки 12 В постоянного тока. Модуль оснащен оптоэлектронной развязкой (оптронами) на каждом канале, а также джамперами переключения уровня срабатывания (High / Low Level), позволяющими индивидуально конфигурировать каждый канал под управление сигналом высокого (VCC) или низкого (GND) уровня. Предназначен для управляемой коммутации мощных силовых нагрузок переменного (до 250 В) и постоянного (до 30 В) тока от выходов микроконтроллеров (Arduino, ESP32, STM32, ПЛК).

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Количество каналов | 8 независимых каналов |

| Напряжение питания обмоток (DC+) | DC 12V |

| Ток потребления одного реле | ~ 30–50 mA (при срабатывании) |

| Ток управления управляющего входа (IN) | 5 mA |

| Напряжение силовых контактов (AC) | 250V AC / 10A |

| Напряжение силовых контактов (DC) | 30V DC / 10A |

| Гальваническая развязка | Есть (оптроны PC817 на каждый канал) |

| Переключение триггера (S1–S8) | Высокий уровень (High) / Низкий уровень (Low) через джамперы |

| Тип контактов на каждый канал | Перекидной контакт (NO — нормально разомкнутый, COM — общий, NC — нормально замкнутый) |

| Индикация | Светодиоды питания (PWR) и статуса активности каждого реле |

| Подключение сигналов и питания | Винтовые клеммники (DC+, DC-, IN1–IN8) |

| Габариты | ~ 140 × 50 × 18 мм |

### Ключевые особенности

• Индивидуальная настройка триггера High/Low: Наличие перемычек S1–S8 позволяет настроить срабатывание любого из 8 каналов как от логической единицы (High), так и от логического нуля (Low), что обеспечивает полную гибкость проектирования схемы.
• Полное оптическое разделение: Высокоскоростные оптроны полностью изолируют силовой контур реле от чувствительных слаботочных управляющих микроконтроллерных линий.
• Винтовые терминалы: Силовые линии и линии управления выполнены в виде удобных нажимных/винтовых клеммных блоков, избавляющих от необходимости пайки проводов.
• Удобная световая индикация: Каждый канал оснащен светодиодом, загорающимся при включении соответствующего реле, что существенно упрощает отладку программы.

### Применение

• Системы «Умный дом» и автоматизация зданий (управление освещением, приводами штор, теплым полом).
• Промышленная автоматика на базе ПЛК (PLC) и платах контроллеров с напряжением управления 12V/24V.
• Системы полива, управления клапанами, насосами, вентиляторами и контакторами.
• Робототехника и DIY-проекты на Arduino, ESP32, STM32, Raspberry Pi (через промежуточную транзисторную сборку или при переключении триггеров).

---
