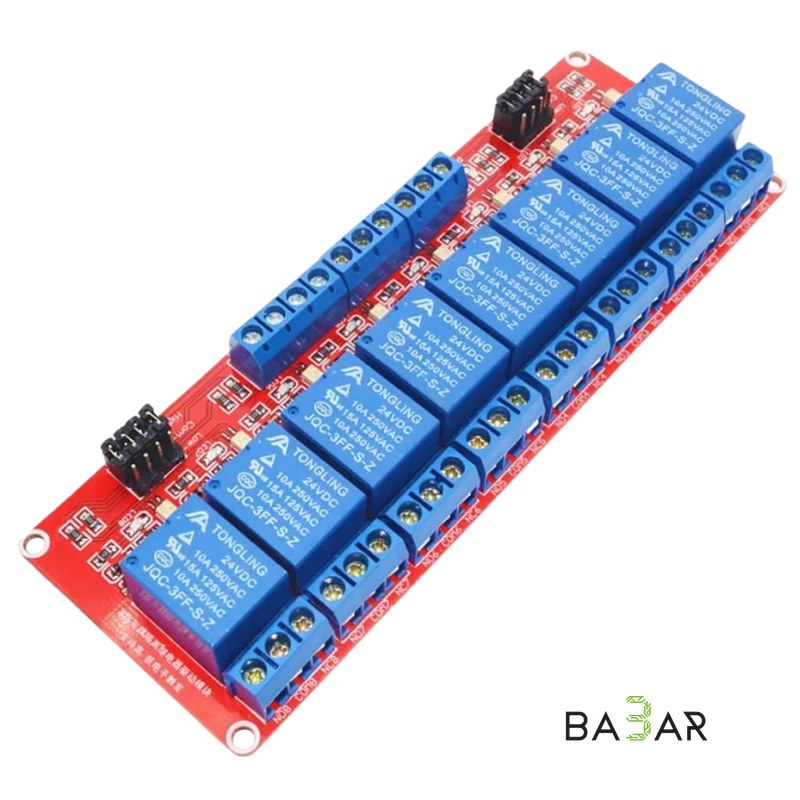

8-канальный релейный модуль 24V 10A с опторазвязкой

Восьмиканальный модуль силовой коммутации с рабочим напряжением обмотки 24 В постоянного тока. Модуль оснащен оптоэлектронной развязкой (оптронами) на каждом канале, а также джамперами переключения уровня срабатывания (High / Low Level), позволяющими индивидуально конфигурировать каждый канал под управление сигналом высокого (VCC) или низкого (GND) уровня. Предназначен для управляемой коммутации мощных силовых нагрузок переменного (до 250 В) и постоянного (до 30 В) тока в промышленных системах автоматизации и контроллерах с питанием 24 В.

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Количество каналов | 8 независимых каналов |

| Напряжение питания обмоток (DC+) | DC 24V |

| Ток потребления одного реле | ~ 15–25 mA (при срабатывании) |

| Ток управления управляющего входа (IN) | 5 mA |

| Напряжение силовых контактов (AC) | 250V AC / 10A |

| Напряжение силовых контактов (DC) | 30V DC / 10A |

| Гальваническая развязка | Есть (оптроны PC817 на каждый канал) |

| Переключение триггера (S1–S8) | Высокий уровень (High) / Низкий уровень (Low) через джамперы |

| Тип контактов на каждый канал | Перекидной контакт (NO — нормально разомкнутый, COM — общий, NC — нормально замкнутый) |

| Индикация | Светодиоды питания (PWR) и статуса активности каждого реле |

| Подключение сигналов и питания | Винтовые клеммники (DC+, DC-, IN1–IN8) |

| Габариты | ~ 140 × 50 × 18 мм |

### Ключевые особенности

• Промышленный стандарт 24V: Напряжение питания обмоток 24 В делает модуль идеальным для прямого подключения к промышленным блокам питания и программируемым логическим контроллерам (ПЛК).
• Индивидуальная настройка триггера High/Low: Перемычки S1–S8 позволяют гибко задавать срабатывание любого канала от логической единицы (High) или нуля (Low).
• Полная оптическая изоляция: Оптроны PC817 обеспечивают безопасную гальваническую развязку управляющих микроконтроллеров и ПЛК от импульсных помех силовой нагрузки.
• Удобное винтовое подключение: Надежные клеммные блоки ускоряют монтаж силовых цепей и линий управления без использования паяльного оборудования.

### Применение

• Промышленная автоматизация и шкафы управления на базе ПЛК (PLC) с питанием 24 В.
• Управление контакторами, электромагнитными клапанами, сервоприводами и промышленными нагревателями.
• Системы диспетчеризации, автоматики зданий и инженерных сетей.
• Интеграция с управляющими контроллерами (Arduino, ESP32, STM32) через соответствующие транзисторные ключи или линии сопряжения 24V.

---
