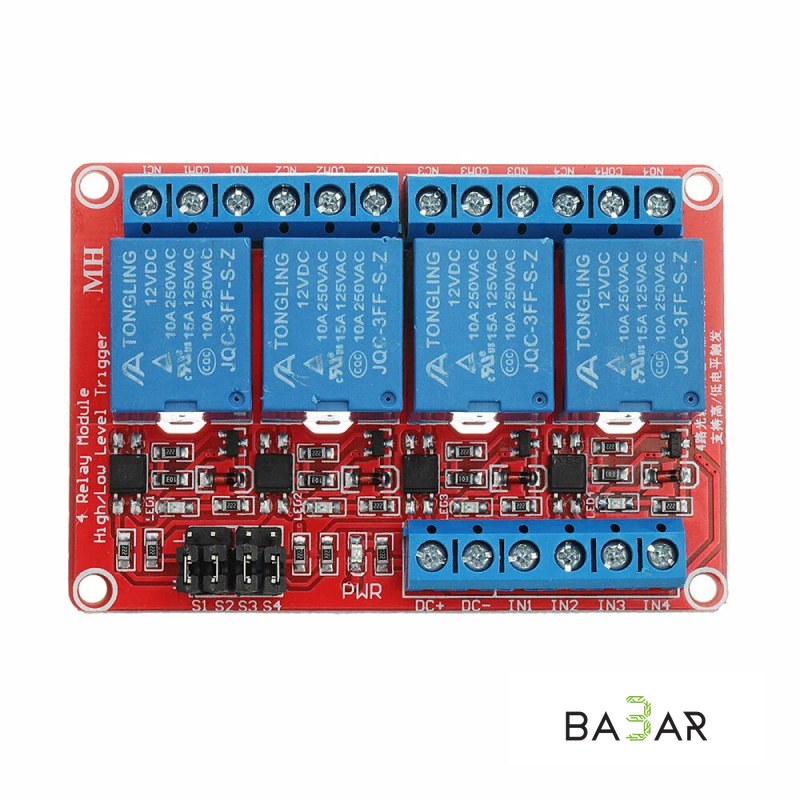

4-канальный релейный модуль 12V 10A с опторазвязкой

# 4-канальный релейный модуль 12V 10A с опторазвязкой

Четырехканальный модуль силовой коммутации с рабочим напряжением обмотки 12 В постоянного тока. Модуль оснащен оптоэлектронной гальванической развязкой (оптронами) для каждого канала, управляющими светодиодными индикаторами и съемной перемычкой (джампером JD-VCC / VCC) для разделения питания логики и силовых обмоток. Предназначен для независимого управления четырьмя силовой нагрузками постоянного (до 30 В) и переменного (до 250 В) тока от микроконтроллеров, автомобильных бортовых систем и промышленных контроллеров.

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Количество каналов | 4 независимых канала |

| Напряжение питания обмоток (VCC) | DC 12V |

| Ток потребления одного реле | ~ 30–40 mA (при срабатывании) |

| Управляющий сигнал (IN1–IN4) | Низкий уровень (Low Level Trigger, замыкание на GND) |

| Напряжение силовых контактов (AC) | 250V AC / 10A (125V AC / 10A) |

| Напряжение силовых контактов (DC) | 30V DC / 10A (28V DC / 10A) |

| Гальваническая развязка | Есть (оптроны PC817 на каждый канал) |

| Тип контактов на канал | Перекидной контакт (NO — нормально разомкнутый, COM — общий, NC — нормально замкнутый) |

| Индикация | Светодиод питания (PWR), 4 светодиода состояния каналов (IN1–IN4) |

| Разъемы подключения | Штыревой разъем 2.54 мм (логика) + винтовые клеммники (силовая часть) |

| Габариты | ~ 75 × 55 × 18 мм |

### Ключевые особенности

• Гальваническая опторазвязка: Встроенные оптроны PC817 защищают управляющие выводы микроконтроллера от высоких напряжений, индуктивных выбросов и помех силовой цепи.
• Раздельное питание логики и силовой части: Съемный джампер JD-VCC позволяет полностью изолировать цепь управления от силового питания реле 12V.
• Удобная светодиодная индикация: Индивидуальные светодиоды информируют о срабатывании каждого из четырех реле в реальном времени.
• Надежные винтовые клеммы: Позволяют быстро зафиксировать силовые кабели без необходимости пайко-монтажных работ.

### Применение

• Автоматизация зданий и системы «Умный дом» (управление освещением, насосами, клапанами, приводами).
• Автомобильные проекты и автоэлектроника с бортовой сетью 12 В.
• Промышленные шкафы автоматики и контроллеры с питанием 12V.
• DIY-проекты на базе Arduino, ESP32, STM32 и Raspberry Pi (через промежуточный транзисторный ключ или логику с открытым коллектором).

---
