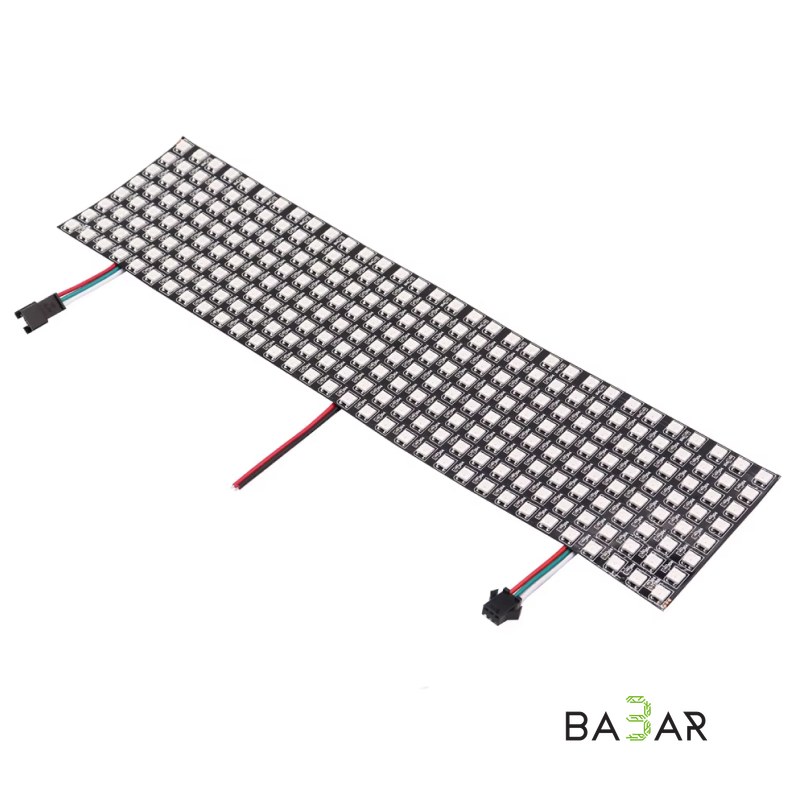

Адресуемая светодиодная RGB матрица WS2812B (8×32 пикселя, гибкая панель)

# Адресуемая светодиодная RGB матрица WS2812B (8×32 пикселя, гибкая панель)

Гибкая светодиодная панель (матричный экран) размером 8 × 32 см состоит из 256 индивидуально адресуемых RGB-светодиодов WS2812B. Прямоугольный формат 8×32 идеально подходит для создания бегущих строк, информационных табло, электронных часов и спектроанализаторов звука (эквалайзеров). Каждый светодиод имеет встроенный драйвер, что позволяет управлять всей матрицей из 256 пикселей по одному цифровому проводу от микроконтроллера (Arduino, ESP32, STM32).

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Тип светодиодов | WS2812B (SMD 5050 со встроенным ШИМ-контроллером) |

| Количество пикселей | 256 шт. (8 строк × 32 столбца) |

| Формат панели | Прямоугольная гибкая матрица (FPC) |

| Шаг пикселя (Pixel Pitch) | 10 мм (1 см) между центрами светодиодов |

| Рабочее напряжение (VCC) | 5.0 В DC (строго 5 В!) |

| Цветовая палитра | 24-битная (16.7 млн цветов, по 256 градаций яркости на канал RGB) |

| Максимальное энергопотребление | ~15 Вт (~3.0 А при белом цвете на 100% яркости) |

| Интерфейс связи | Однопроводной последовательный цифровой протокол (Single-wire) |

| Цвет подложки (FPC) | Черный |

| Габариты панели | 320 × 80 × 2 мм |

---

### Назначение контактов и порядок подключения

• 5V / VCC (Красный): Питание модуля (+5 В постоянного тока).
• GND (Черный): Общий провод (земля). *Обязательно объединяется с GND микроконтроллера!*
• DIN / Data IN (Зеленый/Белый): Вход цифрового сигнала управления (подключается к цифровому пину Arduino, ESP32, STM32 или автономного контроллера SP107E/K-1000D).
• DOUT / Data OUT: Выход цифрового сигнала для каскадного последовательного соединения нескольких матриц в единую длинную панель.

> Важно по питанию: Для работы 256 светодиодов требуется внешний блок питания 5V (минимум 3A–5A). Не питайте матрицу напрямую от USB-порта микроконтроллера во избежание его сгорания.

---

### Область применения

• Бегущие строки и информационные табло: Отображение текста, цифровых часов, даты, температуры и уведомлений.
• Автомобильный тюнинг: Установка на заднее стекло автомобиля для вывода текста, анимаций и сигналов.
• Спектроанализаторы и эквалайзеры: Создание визуализаторов звука и светомузыкальных панелей для аудиосистем.
• Декоративное и выставочное освещение: Оформление витрин, барных стоек, вывесок, рекламных щитов и портативных гаджетов.

---

### Преимущества

1. Идеальный формат для текста (8×32)

Высота в 8 пикселей совпадает со стандартной высотой шрифтов (5×7 или 8×8), что позволяет выводить читаемые символы и бегущую строку без лишней обрезки.

2. Адресация каждого пикселя

Позволяет программировать сложную графику, динамическую анимацию и цветовые эффекты по одному проводу.

3. Гибкая печатная плата (FPC)

Легко изгибается для установки на полукруглые поверхности, имеет толщину всего 2 мм и минимальный вес.

4. Легкое наращивание длины

Соединяя матрицы через разъемы `DOUT` ➔ `DIN`, можно собрать длинное табло (8×64, 8×96, 8×128 и т.д.).

5. Совместимость с ПО

Поддерживается популярными библиотеками Adafruit_NeoMatrix, FastLED и WLED для быстрых проектов на ESP32/ESP8266.
