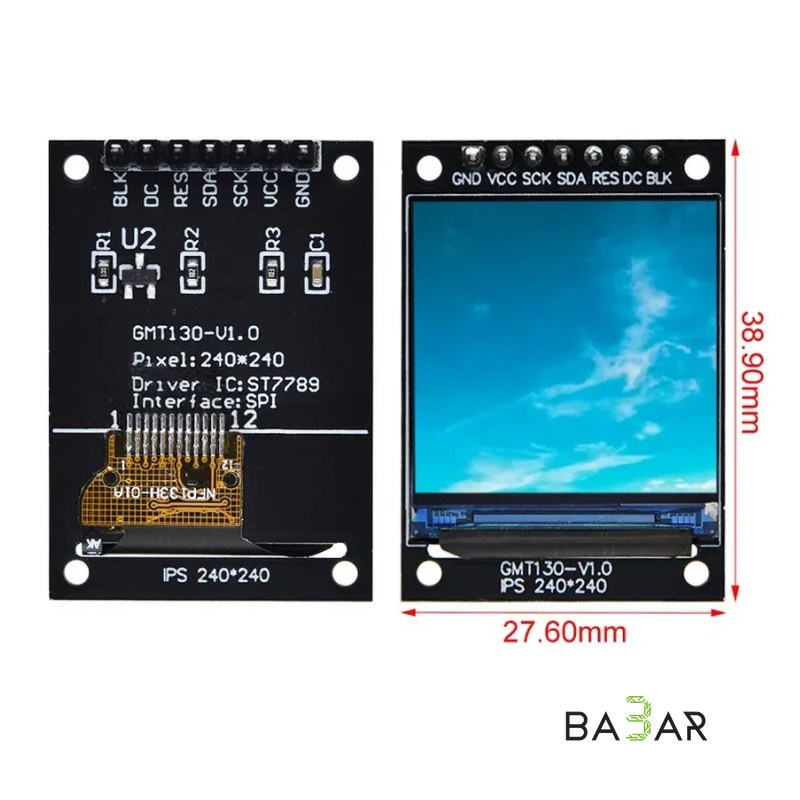

IPS TFT Дисплей 1.3" (240×240, ST7789, SPI)

# IPS TFT Дисплей 1.3" (240×240, ST7789, SPI)

Компактный цветной IPS TFT-дисплей с диагональю 1.3 дюйма и высоким разрешением 240 × 240 пикселей (модель GMT130-V1.0) предназначен для вывода графики, текста, UI-интерфейсов и анимаций в компактных портативных устройствах. Благодаря IPS-матрице экран обеспечивает сочные цвета (262 тыс. оттенков) и широкие углы обзора без искажения цвета. Модуль управляется популярным контроллером ST7789 по скоростному 4-проводному интерфейсу SPI, что обеспечивает высокую частоту обновления кадров при минимальном задействовании пинов микроконтроллера (Arduino, ESP32, STM32, Raspberry Pi).

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Диагональ экрана | 1.3 дюйма |

| Тип матрицы | IPS TFT (широкие углы обзора, высокая контрастность) |

| Модель модуля | GMT130-V1.0 |

| Драйвер (Контроллер IC) | ST7789 |

| Разрешение | 240 × 240 пикселей (RGB) |

| Глубина цвета | 262 тыс. цветов (65K / 262K RGB) |

| Интерфейс подключения | 4-проводной SPI |

| Активная область (Display Area) | 23.4 × 23.4 мм |

| Размер пикселя | 0.0975 × 0.0975 мм |

| Габариты модуля | 27.5 × 39.0 × 11.3 мм |

| Количество контактов | 7 pin (под пайку / монтажная гребенка) |

| Рабочее напряжение | 3.3 В DC (логические уровни 3.3 В) |

| Диапазон рабочих температур | -20 °C … +70 °C |

| Температура хранения | -30 °C … +80 °C |

---

### Назначение контактов (Pinout)

• GND: Общий провод (земля).
• VCC: Питание модуля (+3.3 В DC).
• SCL / SCK: Тактовая линия шины SPI (Serial Clock).
• SDA / MOSI: Линия данных SPI (Serial Data / Master Out Slave In).
• RES / RST: Линия аппаратного сброса дисплея (Reset).
• DC / RS: Выбор режима (Data / Command): команды или данные.
• BLK / BL: Управление подсветкой экрана (Backlight). *При подключении к VCC подсветка горит постоянно, также можно подавать ШИМ (PWM) для регулировки яркости.*

---

### Область применения

• Портативные гаджеты и Smart Wearables: Создание самодельных смарт-часов, фитнес-браслетов, пульсометров и компасов.
• Мини-приборы и индикация: Отображение показаний датчиков, графиков температуры/давления, заряда аккумуляторов и системных статусов.
• Интерфейсы DIY-устройств: Вывод UI-меню в проектах на базе Arduino, ESP32, ESP8266, STM32 и Raspberry Pi.
• Мини-игры и арт-объекты: Вывод пиксельной графики, анимации и простейших игр.

---

### Преимущества

1. Высокая плотность пикселей и IPS-матрица: Разрешение 240×240 на диагонали 1.3" дает четкую картинку с глубокой цветопередачей и отличной читаемостью под любыми углами.

2. Контроллер ST7789

Один из самых распространенных драйверов, имеющий готовую аппаратную поддержку в библиотеках Adafruit_ST7789, TFT_eSPI и Bodmer.

3. Экономный 4-проводной SPI

Для передачи графики требуется минимум выводов микроконтроллера, оставляя ресурсы под датчики и периферию.

4. Управление яркостью (BLK)

Наличие вывода подсветки позволяет экономить энергию в автономных устройствах, снижая яркий свет или отключая экран по таймеру.
