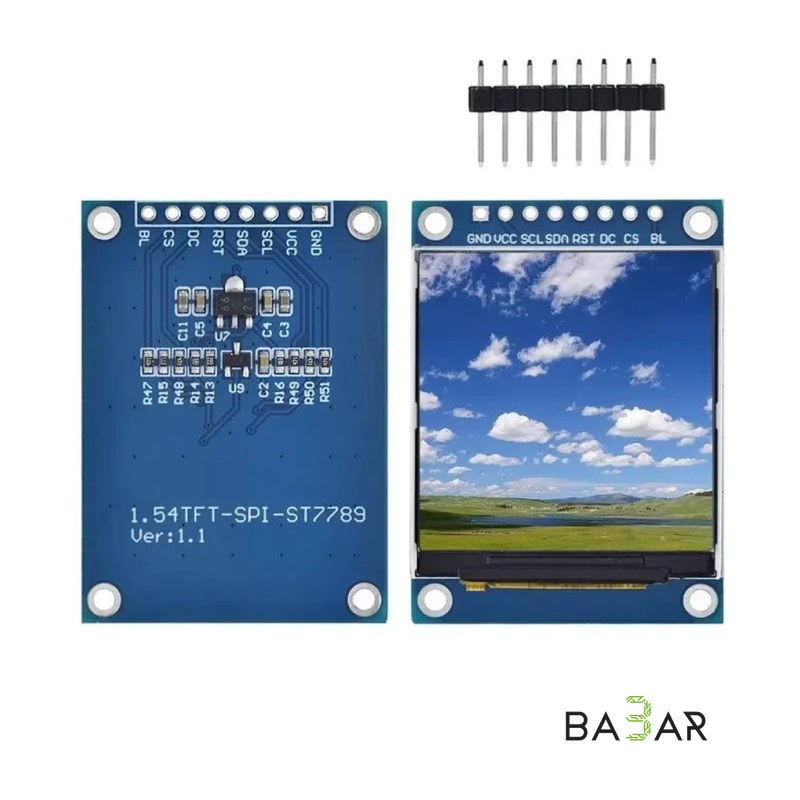

IPS TFT Дисплейный модуль 1.54" (240×240, ST7789V3, SPI)

# IPS TFT Дисплейный модуль 1.54" (240×240, ST7789V3, SPI)

Компактный полноцветный IPS TFT-дисплей с диагональю 1.54 дюйма и высоким разрешением 240 × 240 пикселей на базе прецизионного драйвера ST7789V3 (COG). Модуль отличается полноугольным обзором (IPS), глубоким черным цветом (режим Normal Black) и яркой LED-подсветкой. Дисплей подключается по скоростному 4-проводному интерфейсу SPI, обеспечивая высокую частоту обновления кадров при минимальном расходе выводов микроконтроллера (Arduino, ESP32, STM32, Raspberry Pi).

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Диагональ экрана | 1.54 дюйма |

| Тип матрицы | IPS TFT (широкие углы обзора, высокая контрастность) |

| Режим отображения | Normally Black (обычно черный) |

| Драйвер (Контроллер IC) | ST7789V3 (структура COG) |

| Разрешение | 240 × 240 пикселей (RGB) |

| Интерфейс связи | 4-проводной SPI |

| Рабочее напряжение модуля (VCC) | 3.0 – 5.0 В DC |

| Напряжение логических уровней (Vddio) | 2.5 – 3.3 В DC (типовое: 2.8 В) |

| Подсветка | 3 белых LED (2.8–3.2 В, ток I = 60 мА) |

| Углы обзора | Полные углы обзора (Full Viewing Angle) |

| Рабочая температура | -20 °C … +70 °C |

| Температура хранения | -30 °C … +80 °C |

| Материал подложки | Печатная плата (PCB) |

---

### Назначение контактов (Pinout)

• GND: Общий провод (земля).
• VCC: Питание модуля (+3.0–5.0 В DC).
• SCL / SCK: Тактовая линия шины SPI (Serial Clock).
• SDA / MOSI: Линия данных SPI (Serial Data / Master Out).
• RES / RST: Сброс дисплея (Reset).
• DC / RS: Переключение режим «Команда / Данные» (Data / Command).
• BLK / CS: Управление подсветкой или выбор ведомого устройства на шине SPI.

---

### Область применения

• Смарт-часы и носимая электроника: Сборка компактных умных часов, фитнес-трекеров и пульсометров.
• Приборные панели и UI-интерфейсы: Вывод меню, графиков, анимации и статусов системы в DIY-проектах на Arduino, ESP32 и STM32.
• Портативные приборы: Компактные измерители, портативные анализаторы, мультиметры и тестеры компонентов.
• Мини-игры и графика: Создание портативных игровых консолей и вывод пиксель-арта.

---

### Преимущества

1. Яркая IPS-матрица (Normally Black)

Гарантирует насыщенную цветопередачу и четкое изображение под любыми углами обзора.

2. Контроллер ST7789V3

Полная программная совместимость с библиотеками TFT_eSPI, Adafruit_ST7789 и LovyanGFX.

3. Широкий диапазон питания (3–5 В)

Наличие встроенного LDO-стабилизатора позволяет питать модуль как от 3.3V, так и от 5V плат.

4. Скоростной 4-проводной SPI

Позволяет обновлять кадры с высокой частотой, экономя выводы управляющего микроконтроллера.
