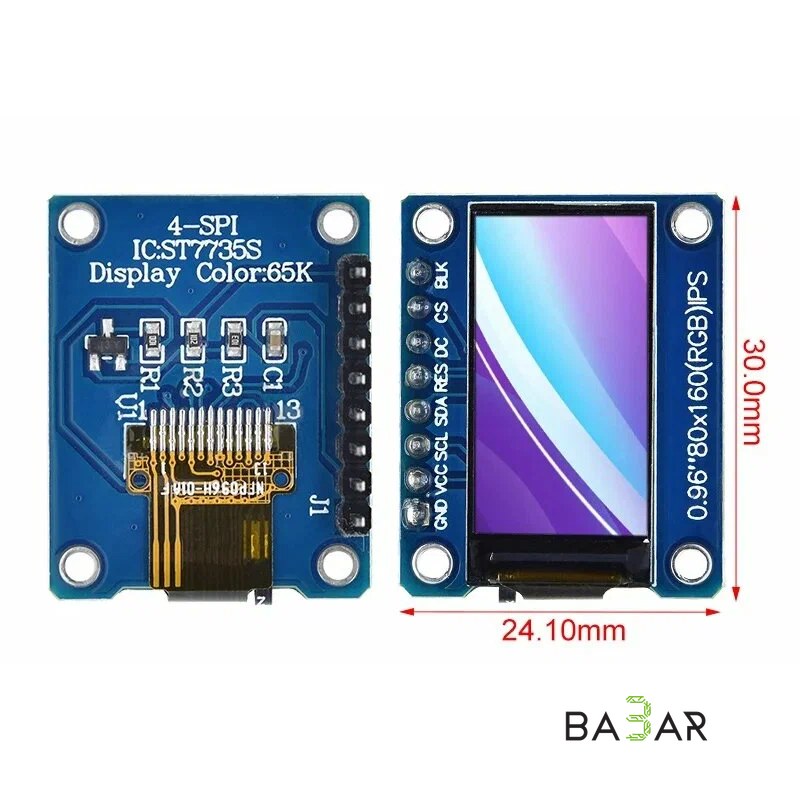

# Цветной IPS TFT-дисплей 0.96" (80×160, ST7735S, SPI)

Компактный полноцветный IPS TFT-дисплей с диагональю 0.96 дюйма и разрешением 80 × 160 пикселей на базе матрицы FPS-096H01A и драйвера ST7735S. Использование технологии IPS обеспечивает высокую контрастность, углы обзора близкие к 180° и яркую передачу цветов при минимальном энергопотреблении. Модуль подключается по стандартному 4-проводному интерфейсу SPI, что делает его отличным решением для вывода графики и системных статусов в микроконтроллерных проектах (Arduino, ESP32, STM32, Raspberry Pi).

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Диагональ экрана | 0.96 дюйма |

| Тип матрицы | IPS TFT (модель FPS-096H01A) |

| Драйвер (Контроллер IC) | ST7735S (встроенное ОЗУ 240×320×18 бит) |

| Разрешение | 80 × 160 пикселей |

| Количество цветов | 4K / 65K / 262K цветов (16-бит / 18-бит RGB) |

| Интерфейс связи | 4-проводной SPI |

| Углы обзора | Широкие углы обзора (IPS) |

| Рабочее напряжение | 3.3 В DC (логика 3.3 В) |

| Форм-фактор | Ультракомпактный модуль с монтажной гребенкой |

---

### Назначение контактов (Pinout)

• GND: Общий провод (земля).
• VCC: Питание модуля (+3.3 В DC).
• SCL / SCK: Тактовая линия шины SPI (Serial Clock).
• SDA / MOSI: Передача данных SPI (Serial Data).
• RES / RST: Сброс дисплея (Reset).
• DC / RS: Выбор режима (Data / Command): команды или данные.
• CS: Выбор устройства на шине SPI (Chip Select).
• BLK / LED: Управление подсветкой экрана (Backlight / PWM).

---

### Область применения

• Миниатюрные приборы и индикаторы: Вывод текстовых показаний датчиков, уровня заряда АКБ, температуры и статуса Wi-Fi/Bluetooth.
• Портативная и носимая электроника: Сборка смарт-браслетов, микро-часов, фитнес-трекеров и фингер-гаджетов.
• UI-интерфейсы в DIY-проектах: Компактные меню для контроллеров на базе Arduino, ESP32, ESP8266, STM32.
• Графика и анимация: Вывод небольших иконок, логотипов, пиксель-арта и графиков.

---

### Преимущества

1. Яркая IPS-матрица

Гарантирует четкое, контрастное изображение и глубокие цвета под любым углом обзора.

2. Контроллер ST7735S

Широко распространенный драйвер с подложкой ОЗУ, полностью поддерживаемый библиотеками Adafruit_ST7735, TFT_eSPI и TFT_eSPI_ST7735.

3. Экономный SPI-интерфейс

Требует минимальное количество выводов микроконтроллера для быстрой передачи графической информации.

4. Сверхкомпактность

Разрешение 80×160 на 0.96-дюймовом экране позволяет строить максимально аккуратные и плотные приборные панели.
