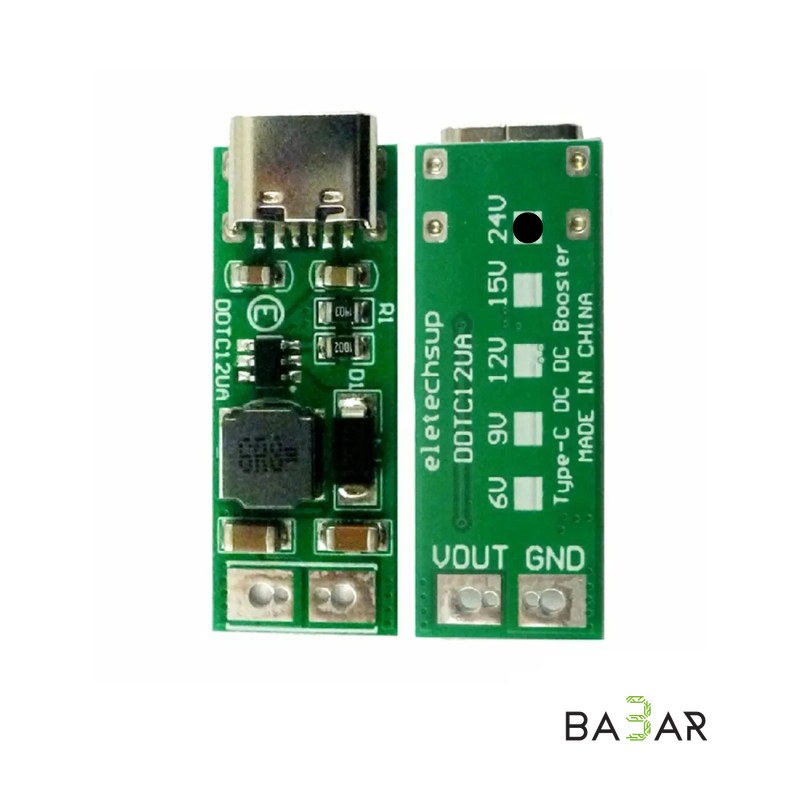

# Повышающий DC-DC преобразователь Type-C (DDTC12UA, 5В ➔ 24В)

Компактный повышающий (Boost) модуль постоянного тока DDTC12UA с входным портом Type-C предназначен для преобразования стандартного входного напряжения 5 В в стабильное фиксированное выходное напряжение 24 В DC (также доступны модификации на 6V, 9V, 12V и 15V). Модуль работает на частоте 1.2 МГц и обладает высоким КПД (до 95%), встроенными защитами от перегрева, перегрузки по току и пониженного напряжения. Идеально подходит для питания 24V-устройств (ПЛК, интерфейсы RS485, датчики, вентиляторы) от обычных USB-портов, сетевых зарядных устройств или повербанков.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель | DDTC12UA |

| Тип модуля | Повышающий импульсный преобразователь (Step-Up / Boost) |

| Входной разъем | USB Type-C |

| Входное напряжение | 4.5 – 5.5 В DC (номинально 5.0 В) |

| Выходное напряжение | 24.0 В DC ±3% (модификация DC 5V to 24V) |

| Максимальный выходной ток | 300 мА (напряжение 24 В) |

| Частота переключения (PWM) | 1.2 МГц |

| Максимальный КПД | До 95% (типовой 84%–92%) |

| Ток покоя | 100 мкА (PFM) / 1.6 мА (PWM) |

| Защита | От пониженного напряжения (UVLO), токовая защита, тепловая защита |

| Рабочая температура | -40 °C … +85 °C |

| Габариты модуля | 31 × 11.5 × 4.5 мм |

| Вес | ~2–3 г |

---

### Эффективность и зависимость тока при выходе 24V

• Вход 5.0 В / 1.00 А ➔ Выход 24 В / 0.19 А
• Вход 5.0 В / 1.50 А ➔ Выход 24 В / 0.27 А
• Вход 5.0 В / 1.60 А ➔ Выход 24 В / 0.30 А (Максимум)

---

### Область применения

• Питание промышленной автоматики: Подключение контроллеров ПЛК (PLC), интерфейсных модулей RS485/Modbus, индуктивных датчиков и клапанов с питанием 24 В от Type-C или Power Bank.
• Сетевое и измерительное оборудование: Питание роутеров, мультиметров, тестовых стендов и аналитической приборной техники.
• Маломощные приводы и видео наблюдение: Питание PTZ-камер, поворедных механизмов, кулеров, маломощных электродвигателей и светодиодных модулей.
• Портативные DIY-устройства: Создание автономных приборов и отладочных плат с питанием от Li-ion аккумуляторов с USB-C выходом.

---

### Преимущества

1. Разъем Type-C на входе: Позволяет легко подавать питание от стандартных кабелей смартфонов, адаптеров и портативных аккумуляторов без пайки входных проводов.

2. Ультракомпактные габариты (31×11.5 мм): Легко встраивается в тесные корпуса самодельных приборов, переходников и штекеров.

3. Высокая частота преобразования (1.2 МГц): Обеспечивает минимальный уровень пульсаций выходного напряжения и высокий КПД.

4. Комплексный пакет защит: Встроенные системы защиты от перегрева и перегрузки предохраняют сам модуль и подключенный источник питания от выхода из строя при коротком замыкании.
