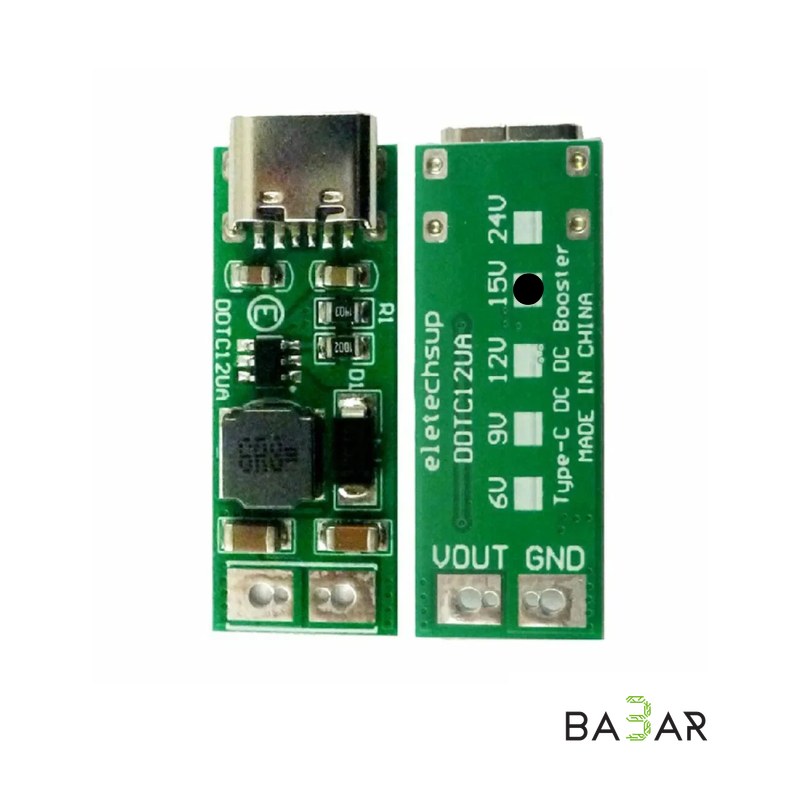

# Повышающий DC-DC преобразователь Type-C (DDTC12UA, 5В ➔ 15В)

Компактный повышающий (Boost) модуль постоянного тока DDTC12UA с входным портом Type-C предназначен для преобразования стандартного входного напряжения 5 В в стабильное фиксированное выходное напряжение 15 В DC. Модуль работает на частоте 1.2 МГц и обладает высоким КПД (до 95%), встроенными защитами от перегрева, перегрузки по току и пониженного напряжения. Идеально подходит для питания 15V-устройств (операционных усилителей, аудиоаппаратуры, измерительных приборов, лабораторных модулей) от обычных USB-портов, сетевых зарядных устройств или повербанков.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель | DDTC12UA |

| Тип модуля | Повышающий импульсный преобразователь (Step-Up / Boost) |

| Входной разъем | USB Type-C |

| Входное напряжение | 4.5 – 5.5 В DC (номинально 5.0 В) |

| Выходное напряжение | 15.0 В DC ±3% (модификация DC 5V to 15V) |

| Максимальный выходной ток | 600 мА (напряжение 15 В) |

| Частота переключения (PWM) | 1.2 МГц |

| Максимальный КПД | До 95% (типовой 84%–92%) |

| Ток покоя | 100 мкА (PFM) / 1.6 мА (PWM) |

| Защита | От пониженного напряжения (UVLO), токовая защита, тепловая защита |

| Рабочая температура | -40 °C … +85 °C |

| Габариты модуля | 31 × 11.5 × 4.5 мм |

| Вес | ~2–3 г |

---

### Эффективность и зависимость тока при выходе 15V

• Вход 5.0 В / 1.00 А ➔ Выход 15 В / 0.31 А
• Вход 5.0 В / 1.50 А ➔ Выход 15 В / 0.45 А
• Вход 5.0 В / 2.00 А ➔ Выход 15 В / 0.60 А (Максимум)

---

### Область применения

• Аналоговая и аудиоэлектроника: Питание двухполярных или однополярных операционных усилителей (ОУ), предусилителей, звуковых карт и аудиопроцессоров с напряжением 15 В.
• Измерительное и лабораторное оборудование: Питание прецизионных датчиков, осциллографических пробников, лабораторных модулей и тестовых стендов.
• Маломощные приводы и вентиляторы: Питание кулеров, маломощных электродвигателей, клапанов и светодиодных модулей от Type-C источника.
• Портативные DIY-устройства: Создание автономных приборов и отладочных плат с питанием от Li-ion аккумуляторов с USB-C выходом.

---

### Преимущества

1. Разъем Type-C на входе: Позволяет легко подавать питание от стандартных кабелей смартфонов, адаптеров и портативных аккумуляторов без пайки входных проводов.

2. Ультракомпактные габариты (31×11.5 мм): Легко встраивается в тесные корпуса самодельных приборов, переходников и штекеров.

3. Высокая частота преобразования (1.2 МГц): Обеспечивает минимальный уровень пульсаций выходного напряжения и высокий КПД.

4. Комплексный пакет защит: Встроенные системы защиты от перегрева и перегрузки предохраняют сам модуль и подключенный источник питания от выхода из строя при коротком замыкании.
