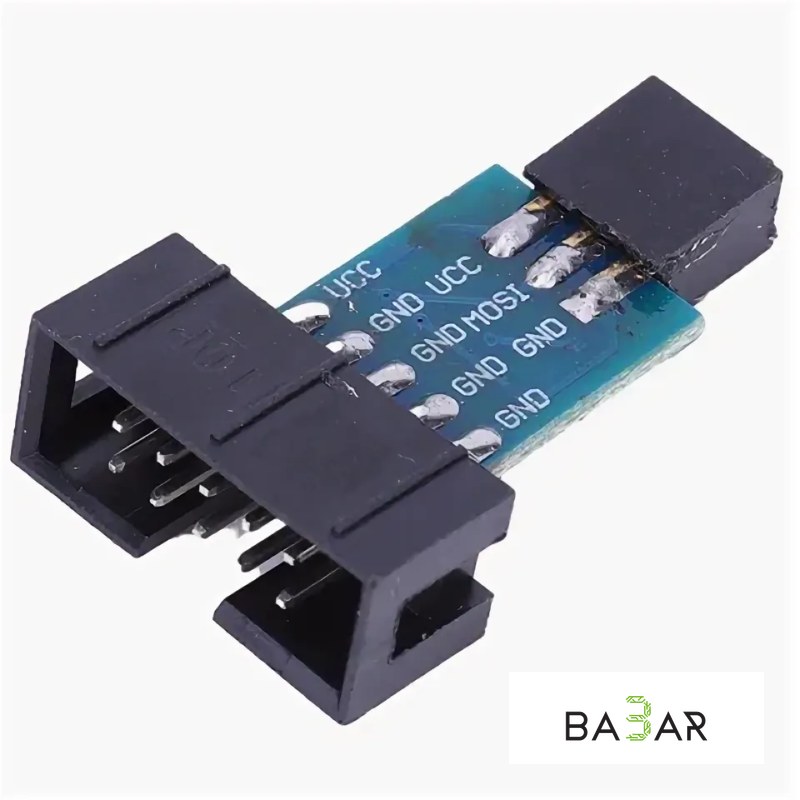

AVRISP USBASP STK500 10PIN → 6PIN — переходная адаптерная плата

# AVRISP USBASP STK500 10PIN → 6PIN — переходная адаптерная плата

Адаптерная плата-переходник для согласования разъёмов ISP-программаторов с 10-контактным интерфейсом (AVRISP, USBASP, STK500) под стандартный 6-контактный разъём, используемый на большинстве плат AVR и Arduino. Позволяет прошивать загрузчики и программировать микроконтроллеры AVR без необходимости покупать программатор с уже нужным разъёмом.

### Назначение переходника

Многие программаторы (USBASP, AVRISP mkII, STK500-совместимые клоны) оснащены 10-контактным разъёмом ISP старого стандарта, в то время как большинство современных плат разработки и модулей AVR используют компактный 6-контактный разъём. Адаптер решает эту несовместимость, обеспечивая прямое согласование распиновки между двумя стандартами.

### Простое использование

Плата устанавливается между шлейфом программатора и целевым устройством: с одной стороны подключается 10-pin разъём программатора, с другой — 6-pin разъём платы AVR/Arduino. Дополнительная настройка не требуется — соответствие контактов выполнено согласно стандартной распиновке ISP.

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Назначение | Переходник ISP-интерфейса 10-pin → 6-pin |

| Совместимость с программаторами | AVRISP, USBASP, STK500 и совместимые |

| Входной разъём | 10-контактный (стандарт ISP) |

| Выходной разъём | 6-контактный (стандарт ISP) |

| Размер платы | 35 х 20 мм |

| Напряжение | Соответствует напряжению используемого программатора (без ограничения на плате) |

## Применение

• Прошивка загрузчиков на платы Arduino и совместимые AVR-устройства
• Программирование микроконтроллеров ATmega, ATtiny через ISP
• Подключение программаторов старого стандарта (10-pin) к современным платам с 6-pin разъёмом
• DIY-проекты и мастерские, где используется несколько типов программаторов
