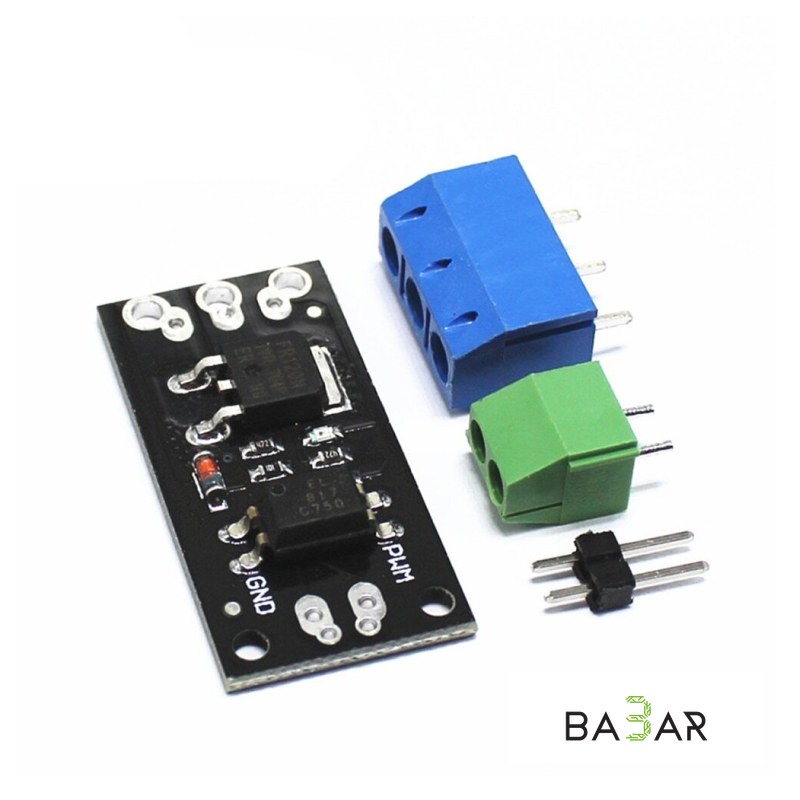

Модуль MOSFET транзистора FR120N (силовой ключ) с опторазвязкой

# MOSFET-модуль с оптронной развязкой для управления нагрузкой (мотор, соленоидный клапан)

Модуль управления мощной нагрузкой на MOSFET-транзисторе с гальванической развязкой сигнала и силовой части, предназначенный для подключения к Arduino и другим микроконтроллерам.

Особенности модуля

1. Оптронная развязка — управляющий сигнал изолирован от источника питания подключаемого устройства, что значительно повышает помехозащищённость схемы.

2. Совместимость с MCU и Arduino-платами управления освещением, сигнал 3V или 5V.

3. Логика управления: запуск при высоком уровне сигнала, остановка при низком, поддерживается ШИМ-регулировка скорости (PWM).

4. Широкое применение — управление запуском и остановкой моторов, соленоидных клапанов и других исполнительных устройств.

5. Различные варианты MOSFET-транзисторов на выбор:

• FR120N: 100V, 9.4A
• LR7843: 30V, 161A
• AOD4184: 40V, 50A

6. Гибкое подключение входа — на сигнальную сторону можно самостоятельно припаять клеммник или штыревой разъём, совместимость с макетной платой (breadboard).

7. Гибкое подключение выхода — можно припаять клеммник или подключить провод напрямую.

8. Компактные размеры

23×16 мм, два монтажных отверстия диаметром 2 мм с шагом 8 мм.

Применение

управление электродвигателями постоянного тока, соленоидными клапанами, реле и другой силовой нагрузкой в проектах на Arduino и микроконтроллерах.
