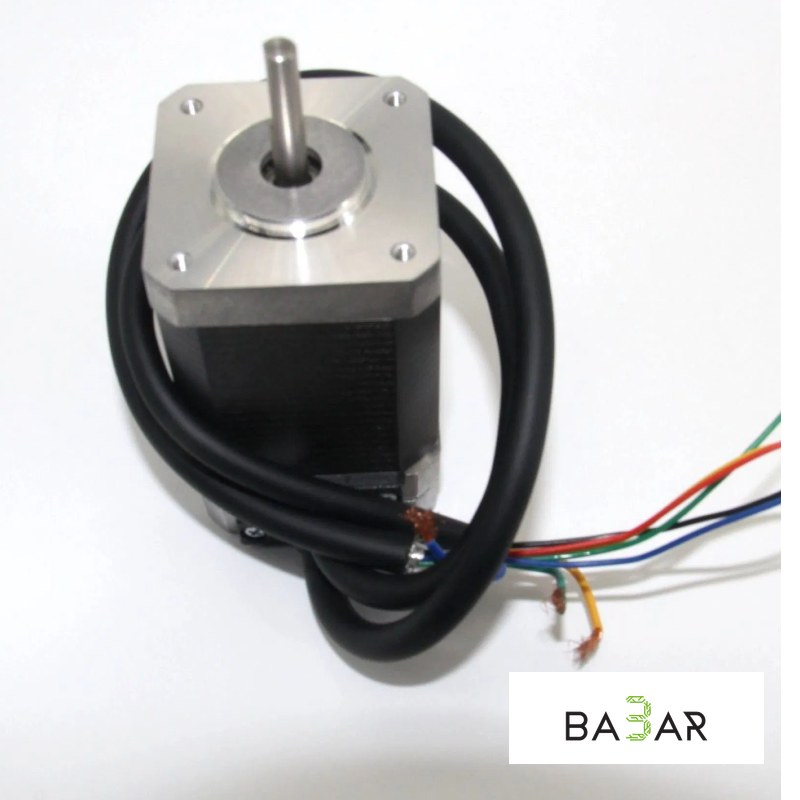

# Бесколлекторный двигатель постоянного тока 42BL4802-22APRO (BLDC, 24 В, 4000 RPM)

Промышленный бесколлекторный двигатель постоянного тока (BLDC / Brushless DC Motor) серии 42BL во фланцевом исполнении NEMA 17 ($42 \times 42\text{ мм}$). Оснащен встроенными датчиками Холла (Hall Sensors) для точной обратной связи по положению и скорости вращения ротора.

Двигатель отличается высокой энергоэффективностью, низким уровнем шума, отсутствием быстроизнашивающихся щеток и длительным сроком службы. Предназначен для работы в прецизионных приводах автоматики, медицинском оборудовании, ЧПУ-системах, конвейерных линиях и робототехнических комплексах.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель / Серия | 42BL4802-22APRO |

| Тип двигателя | Бесколлекторный постоянного тока (BLDC, 3 фазы) |

| Размер фланца | NEMA 17 ($42 \times 42\text{ мм}$) |

| Номинальное напряжение питания | 24 В DC |

| Номинальная скорость вращения | 4000 об/мин (RPM) |

| Холостая скорость вращения | ~5000–5500 об/мин |

| Номинальный крутящий момент | ~0.12–0.15 Н·м ($1200–1500\text{ г·см}$) |

| Пиковый (пусковой) момент | до 0.36–0.45 Н·м |

| Номинальная выходная мощность | ~50 Вт |

| Номинальный ток | ~2.8–3.2 А |

| Пиковый ток | до 8.5–9.5 А |

| Количество полюсов (Poles) | 8 полюсов (4 пары полюсов) |

| Датчики обратной связи | Встроенные цифровые Датчики Холла (120°) |

| Тип вала | Цилиндрический вал с лыской ($\varnothing 5\text{ мм}$) |

| Класс изоляции | Class B (до 130°C) |

| Длина корпуса (без вала) | 48 мм |

| Вес | ~350–400 г |

---

### Ключевые преимущества для SEO и карточки товара

• Высокая надежность и долговечность: Бесколлекторная конструкция исключает механический износ щеток и коллекторного узла, обеспечивая ресурс работы свыше 20 000 часов.
• Встроенные датчики Холла: Три цифровых датчика Холла со сдвигом 120° обеспечивают плавный пуск под нагрузкой, точный контроль скорости и поддержание стабильного крутящего момента на низких оборотах.
• Стандартный фланец NEMA 17 (42 мм): Полная механическая совместимость со стандартными креплениями, кронштейнами и редукторами для 42-мм шаговых и серводвигателей.
• Высокий КПД и низкое тепловыделение: Эффективная передача мощности позволяет снизить энергопотребление и избежать перегрева при длительной непрерывной работе.
• Минимальный уровень шума и вибрации: Прецизионная балансировка ротора и отсутствие искрения контактов делают мотор идеальным для применения в лабораториях и чистых помещениях.

---

### Схема подключения и назначение выводов (Pinout)

Двигатель имеет две группы выводов: фазные силовые провода и слаботочные сигнальные провода датчиков Холла.

#### 1. Силовые фазные провода (3 фазы):

• Толстый желтый (`U` / `A`): Фаза U
• Толстый зеленый (`V` / `B`): Фаза V
• Толстый синий (`W` / `C`): Фаза W

#### 2. Разъем датчиков Холла (5 проводов, шаг 2.0/2.54 мм):

• Красный (`+5V` / `VCC`): Питание датчиков Холла (+5 В DC)
• Черный (`GND`): Общий минус датчиков Холла
• Желтый (`Hall A` / `Ha`): Выход датчика Холла A
• Зеленый (`Hall B` / `Hb`): Выход датчика Холла B
• Синий (`Hall C` / `Hc`): Выход датчика Холла C

---

### Область применения

• Медицинская техника и лаборатории: Дозирующие и перистальтические насосы, центрифуги, медицинские сканеры.
• Робототехника и ЧПУ: Сервоприводы мобильных колесных платформ, тяговые узлы, приводы сканирующих головок.
• Промышленная автоматика: Малогабаритные ленточные конвейеры, этикетировочные машины, системы фасовки и упаковочные автоматы.
• Офисное и торговое оборудование: Приводы банкоматов, сортировщиков купюр, принтеров и 3D-оборудования высокой производительности.
