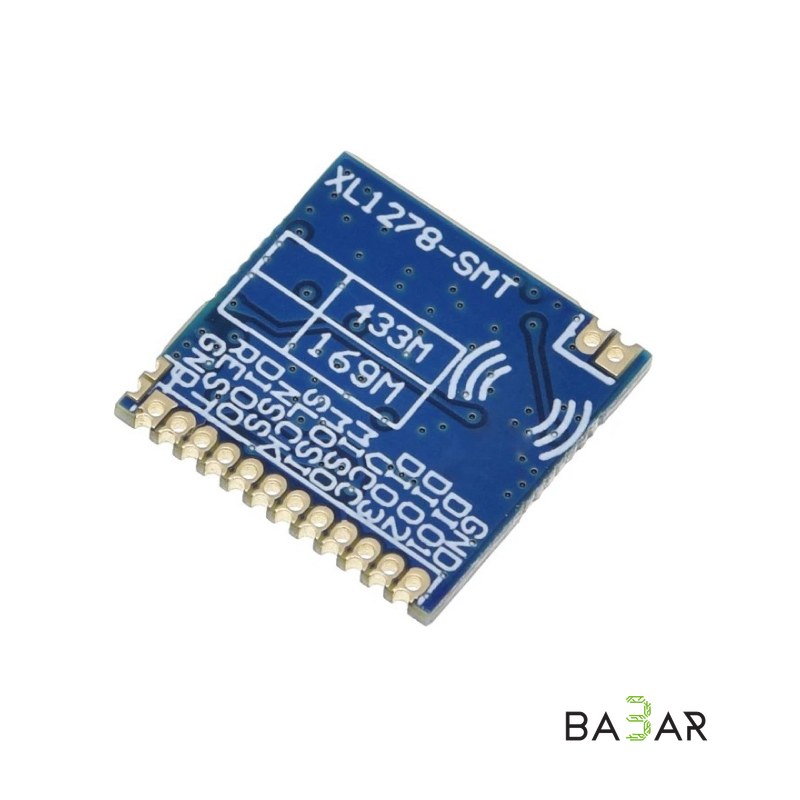

Беспроводной LoRa-модуль DRF1278F / XL1278 на базе SX1278 (433 / 470 МГц, SPI)

# Беспроводной LoRa-модуль DRF1278F / XL1278 на базе SX1278 (433 / 470 МГц, SPI)

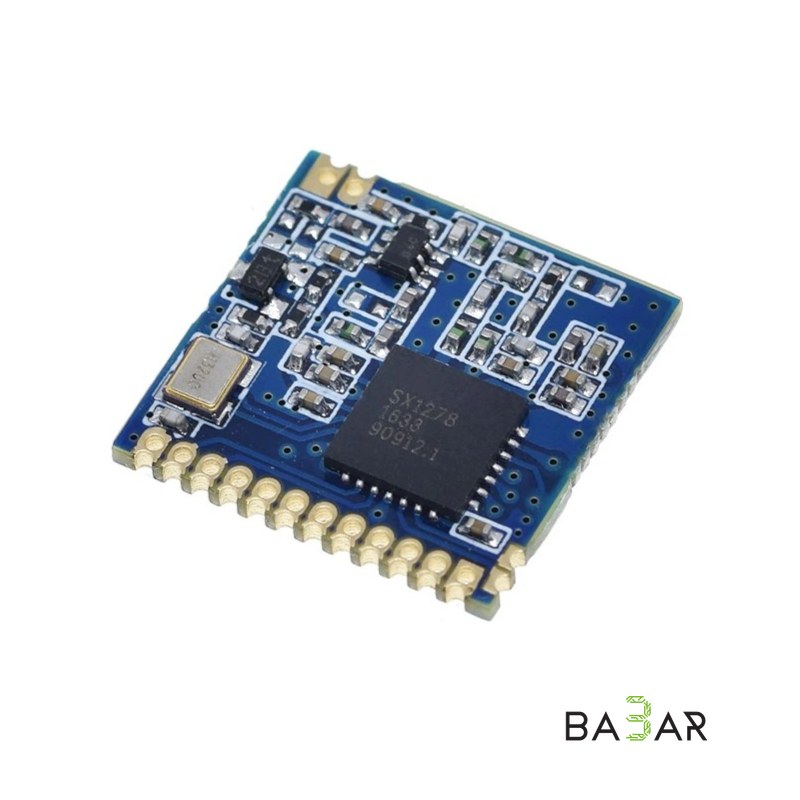

Приемопередающий модуль DRF1278F (XL1278) выполнен на базе трансивера Semtech SX1278 и предназначен для беспроводной передачи данных на большие расстояния по технологии LoRa (Long Range) в частотных диапазонах 433 МГц и 470 МГц. Модуль отличается ультранизким энергопотреблением, высокой чувствительностью приема и устойчивостью к помехам. Плата выполнена в компактном SMT-корпусе для поверхностного монтажа, оснащена интерфейсом SPI и работает в широком диапазоне напряжений от 1.8 В до 3.7 В, что делает ее идеальным выбором для автономных устройств IoT и систем с батарейным питанием.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Основной чип | Semtech SX1278 |

| Модель модуля | DRF1278F / XL1278 |

| Технология связи | LoRa / FSK / GFSK / OOK |

| Рабочая частота | 433 МГц / 470 МГц |

| Интерфейс подключения | SPI |

| Рабочее напряжение (VCC) | 1.8 В – 3.7 В DC |

| Тип исполнения / монтажа | SMT (для поверхностного монтажа) |

| Габариты платы | 17.2 × 16.5 мм |

---

### Назначение контактов (Pinout)

• VCC: Питание модуля (+1.8 В – +3.7 В DC).
• GND: Общий провод (земля).
• MISO / MOSI / SCK / NSS: Сигнальные линии интерфейса шины SPI.
• RESET: Вывод аппаратного сброса (Reset).
• DIO0 – DIO5: Выводы цифровых входов/выходов для настройки прерываний и событий трансивера.
• ANT: Контактное поле / разъем для подключения внешней антенны (433/470 МГц).

---

### Область применения

• Интернет вещей (IoT): Беспроводная передача телеметрии с датчиков на дальние расстояния.
• Умные счетчики и учет ресурсов (Smart Metering): Удаленное снятие показаний счетчиков воды, газа и электроэнергии.
• Системы безопасности и агромониторинг: Датчики протечек, противопожарные узлы, мониторинг состояния почвы на фермах.
• Промышленная автоматизация: Беспроводной сбор данных и управление удаленными объектами.

---

### Преимущества

1. Дальнобойность технологии LoRa

Обеспечивает связь на расстоянии в несколько километров при низкой мощности передатчика.

2. Низкое энергопотребление

Широкий диапазон питания от 1.8 В позволяет питать модуль от литиевых батареек и аккумуляторов.

3. Ультракомпактный SMT-формат (17.2 × 16.5 мм): Легко интегрируется в малогабаритные печатные платы.

4. Высокая помехозащищенность: Технология модуляционной спектральной связи LoRa уверенно работает в условиях сильных радиопомех.
