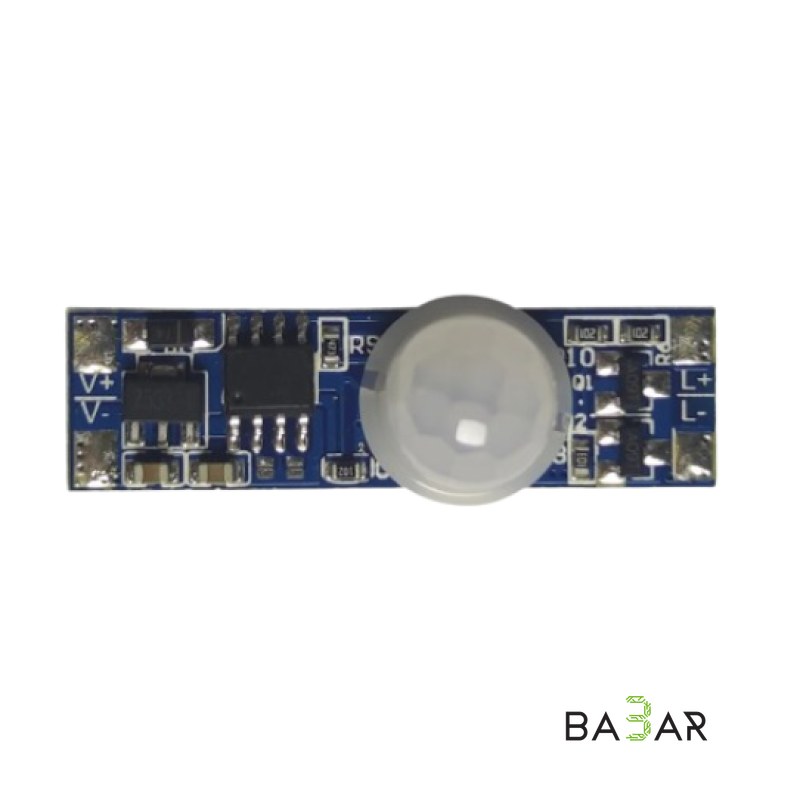

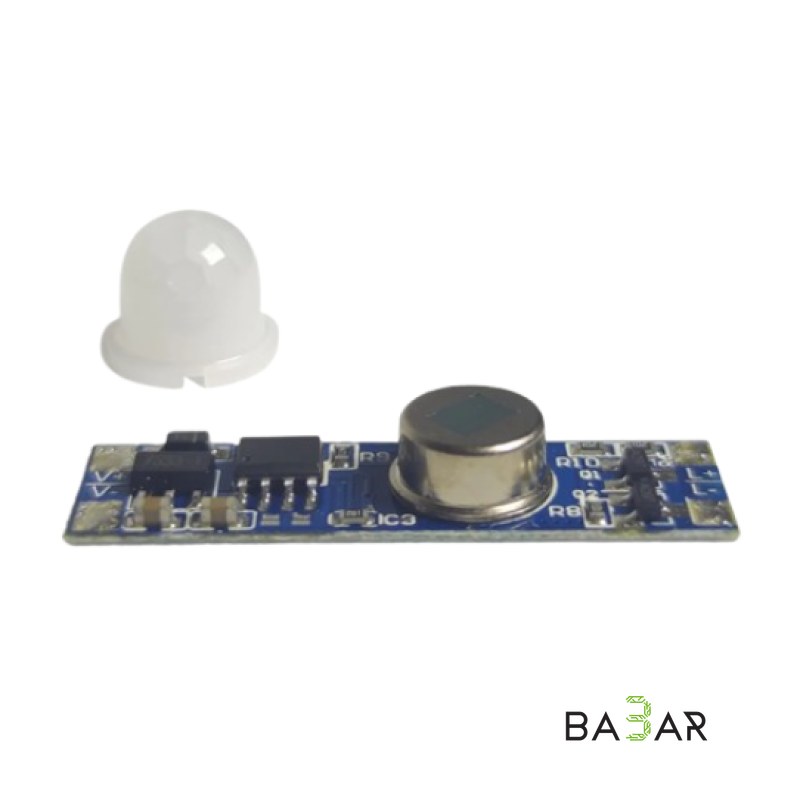

Встраиваемый PIR-датчик движения GEDLUZI PD01 для LED-профилей (DC 12 В / 24 В, 3 А)

# Встраиваемый PIR-датчик движения GEDLUZI PD01 для LED-профилей (DC 12 В / 24 В, 3 А)

Инфракрасный датчик движения (PIR Sensor) GEDLUZI PD01 предназначен для автоматического управления светодиодными лентами и легко встраивается внутрь алюминиевого LED-профиля. Модуль фиксирует перемещение объектов по инфракрасному излучению (теплу) в зоне обнаружения до 2 метров под углом до 120°. При обнаружении движения датчик автоматически включает освещение, а при отсутствии движения отключает его с задержкой примерно 15–30 секунд. Плата рассчитана на работу с напряжением DC 12–24 В и коммутирует ток до 3 А (мощность до 60 Вт при 12 В и до 120 Вт при 24 В).

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель платы | GEDLUZI PD01 |

| Тип датчика | Пассивный инфракрасный датчик движения (PIR Sensor) |

| Входное / выходное напряжение | DC 12 В / 24 В |

| Максимальный ток нагрузки | 3 А |

| Максимальная мощность | 60 Вт (при 12 В) / 120 Вт (при 24 В) |

| Дальность обнаружения | ≤ 2 м |

| Угол обзора датчика | < 120° |

| Задержка выключения | Около 15 – 30 секунд (автоматическое отключение) |

| Режим управления | Включение / выключение (On / Off) |

| Габариты платы | 36 × 10 × 1.0 мм |

---

### Назначение контактов (Pinout)

• VIn+ / VIn-: Входные контакты для подключения блока питания постоянного тока (DC 12V / 24V).
• LED+ / LED-: Выходные контакты для подключения светодиодной ленты.

---

### Область применения

• Автоматическое освещение проходов: Подсветка ступеней лестниц, коридоров, плинтусов при появлении человека.
• Мебельная подсветка: Автоматическая активация света при открытии дверей шкафов, гардеробных или выдвижных ящиков.
• Подсветка рабочих зон: Энергосберегающая подсветка столов и кухонных зон, включающаяся только при наличии людей.

---

### Преимущества

1. Автоматическое энергосбережение

Свет включается только при обнаружении движения и сам выключается через 15–30 секунд.

2. Компактность (ширина 10 мм)

Ультратонкая плата легко умещается внутри большинства типов алюминиевых LED-профилей.

3. Широкий угол обнаружения (120°)

Уверенно фиксирует приближение человека к зоне освещения.

4. Высокая нагрузочная способность

Поддержка мощности до 120 Вт позволяет подключать яркие и протяженные светодиодные ленты.
