Сенсорный выключатель TD02-A1 для LED-профиля (Касание, 12/24 В, 8 А)

# Сенсорный выключатель TD02-A1 для LED-профиля (Касание, 12/24 В, 8 А)

Встраиваемый модуль сенсорного выключателя TD02-A1 предназначен для управления светодиодными лентами, размещенными в алюминиевых профилях. Включение и выключение освещения осуществляется легким прикосновением к пластиковому рассеивателю (экрану) в месте установки датчика. Модуль работает с напряжением постоянного тока от 12 В до 24 В, поддерживает высокую нагрузку до 8 А (мощность до 96 Вт при 12 В) и оснащен индикаторной подсветкой теплого белого цвета, которая подсвечивает зону касания в темноте.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель платы | TD02-A1 |

| Принцип работы | Сенсорный (срабатывание от касания / Touch On/Off) |

| Входное / выходное напряжение | DC 12 В – 24 В |

| Максимальный ток нагрузки | 8 А |

| Максимальная мощность | 96 Вт (при 12 В) / до 192 Вт (при 24 В) |

| Индикация | Встроенный светодиод (Warm White / Теплый белый) |

| Габариты платы | 48 × 10 × 1 мм |

---

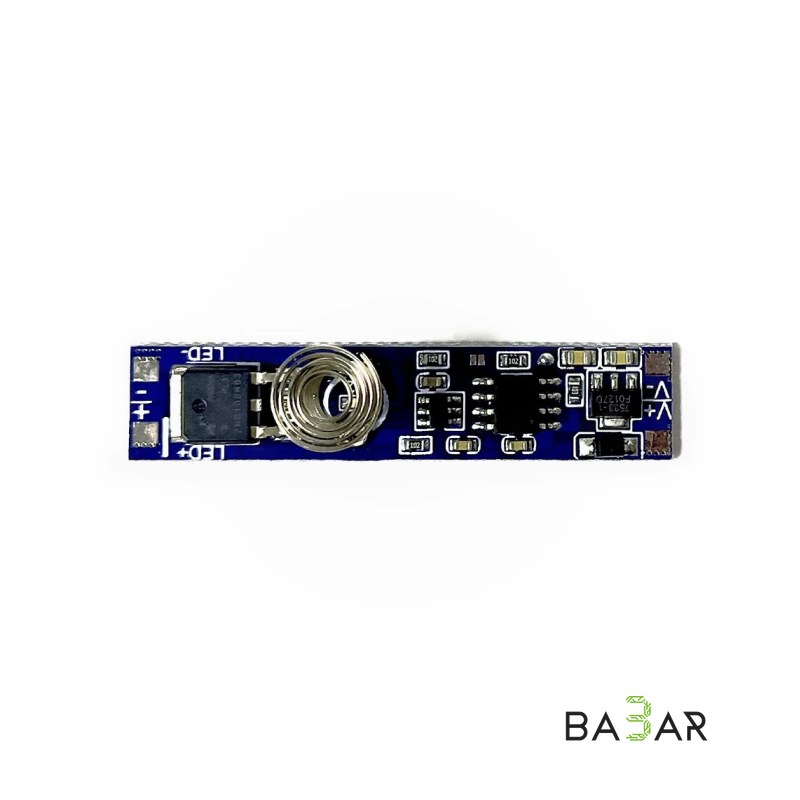

### Назначение контактов и элементов (Pinout)

• V+ / V- (Вход): Контактные площадки для подключения источника питания (DC 12V / 24V).
• LED+ / LED- (Выход): Контактные площадки для подключения светодиодной ленты.

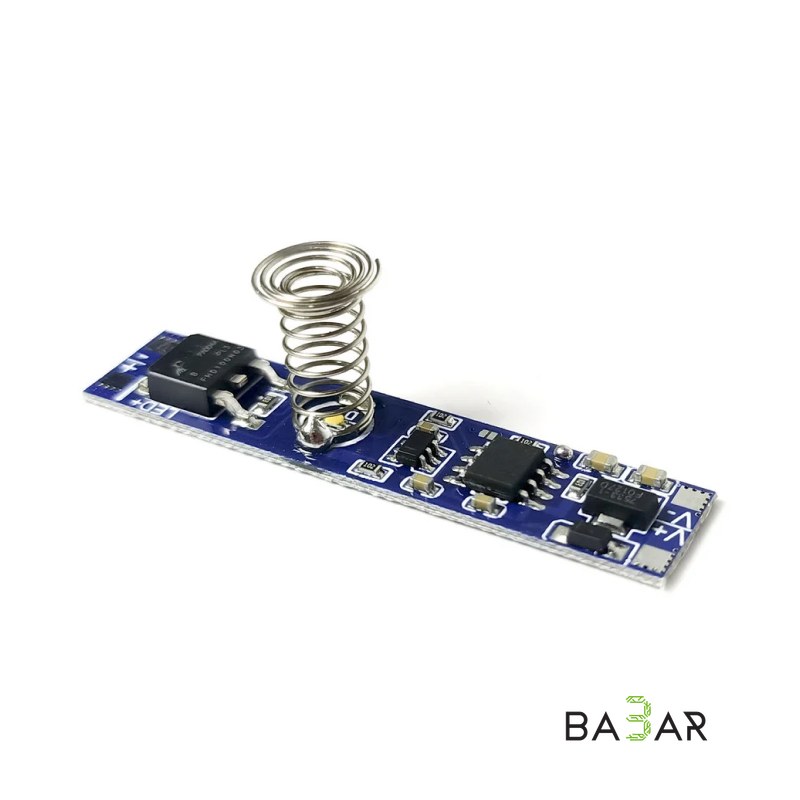

• Сенсорная пружина (или площадка): Чувствительный элемент, который должен слегка упираться в пластиковый рассеиватель профиля для регистрации касаний.

---

### Область применения

• Кухонное освещение: Управление подсветкой рабочей зоны интегрированным в профиль выключателем.
• Мебельная подсветка: Освещение шкафов-купе, гардеробных, полок и зеркал.
• Интерьерные светильники: Создание минималистичных линейных светильников без использования внешних механических кнопок.

---

### Преимущества

1. Скрытая установка

Модуль полностью прячется внутрь алюминиевого профиля и срабатывает через пластиковый экран (рассеиватель).

2. Высокая мощность (до 8 А)

Позволяет коммутировать длинные отрезки яркой светодиодной ленты без дополнительных усилителей.

3. Удобная индикация

Теплый белый свет индикатора позволяет легко обнаружить выключатель в полной темноте.

4. Узкий форм-фактор (10 мм)

Ширина платы идеально подходит для закладки в большинство стандартных LED-профилей.

---
