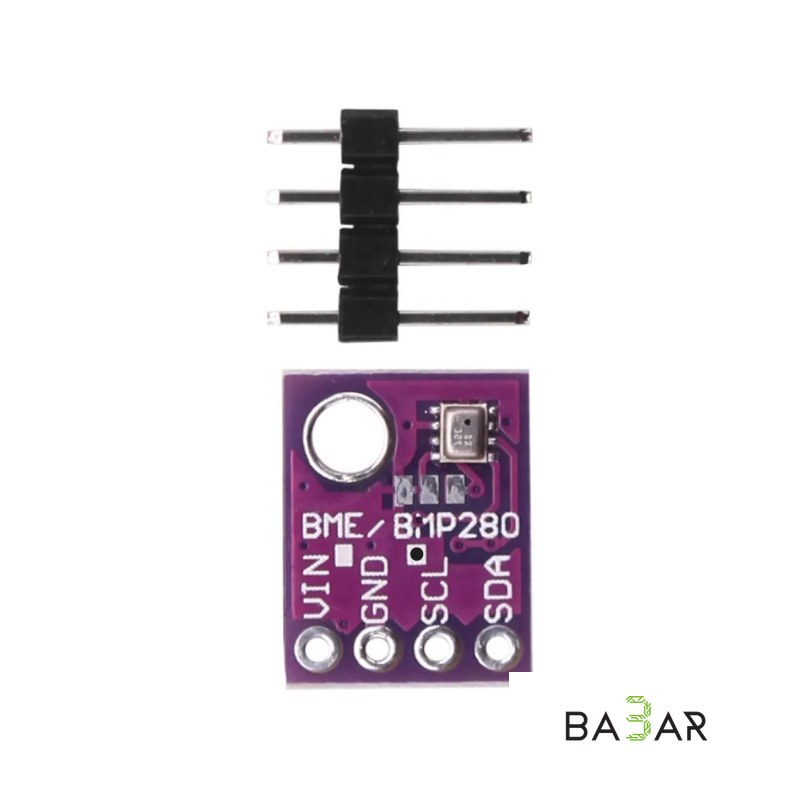

Цифровой датчик атмосферного давления и температуры BMP280 (3.3 / 5 В)

# Цифровой датчик атмосферного давления и температуры BMP280 (3.3 / 5 В)

Модуль BMP280 от Bosch Sensortec представляет собой прецизионный цифровой датчик барометрического давления и температуры. Благодарю встроенному стабилизатору напряжения и конвертеру логических уровней, модуль с маркировкой BMP280-5V полностью совместим с логикой 3.3 В и 5 В (Arduino, ESP32, STM32, Raspberry Pi). Высокая точность измерения давления позволяет использовать модуль не только в метеостанциях, но и в качестве высотомера (альтиметра) с точностью определения высоты до ±1 метра.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Чип сенсора | Bosch Sensortec BMP280 |

| Измеряемые параметры | Атмосферное давление + Температура *(без влажности)* |

| Напряжение питания ($V_{CC}$) | 1.8 – 5.0 В DC (версия с LDO-стабилизатором) |

| Диапазон давления | 300 – 1100 гПа (соответствует от +9000 до -500 м над уровнем моря) |

| Диапазон температур | -40 °C … +85 °C |

| Точность измерения давления | ±1 гПа (~±1 метр по высоте) |

| Точность измерения температуры | ±1.0 °C |

| Интерфейсы связи | I2C (до 3.4 МГц) / SPI (3-х и 4-х проводной, до 10 МГц) |

| Адреса I2C по умолчанию | `0x76` (при SDO/SDB ➔ GND) / `0x77` (при SDO ➔ VCC) |

| Ток потребления | ~2.7 мкА (при частоте 1 Гц) / 0.1 мкА в режиме Sleep |

| Габариты модуля | 15 × 12 мм (шаг выводов 2.54 мм) |

---

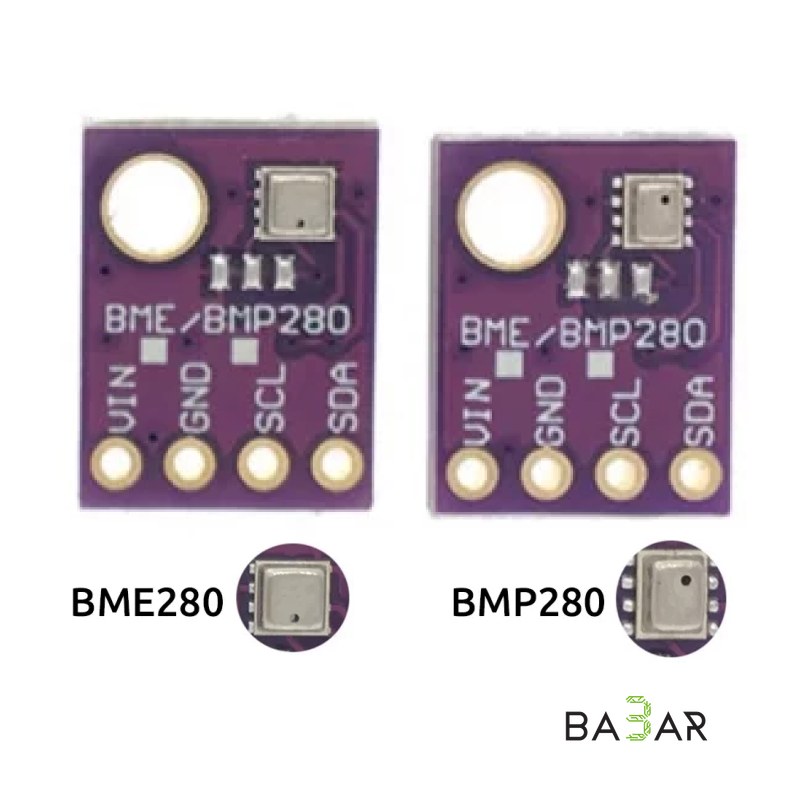

### Главное отличие: BMP280 vs BME280

• BMP280 (Barometric Pressure): Измеряет только давление и температуру. Экономное решение для альтиметров, квадрокоптеров и автопилотов.
• BME280 (Environmental): Измеряет давление, температуру И относительную влажность воздуха (0–100%). Полноценный датчик для комплексных метеостанций.


---

### Назначение контактов (Pinout)

• VCC: Питание модуля (+1.8 В – +5.0 В DC).
• GND: Общий провод (земля).
• SCL / SCK: Тактовая линия шины I2C (SCL) или SPI (SCK).
• SDA / SDI: Линия данных шины I2C (SDA) или SPI (MOSI / SDI).
• CSB / CS: Выбор ведомого устройства для SPI (Chip Select, Active LOW). *Для работы по шине I2C должен быть подтянут к VCC.*
• SDO / SDB: Выбор I2C-адреса или линия MISO (SDO) в SPI. *(GND = `0x76`, VCC = `0x77`).*

---

### Схема подключения к Arduino (I2C)

• VCC ➔ `5V` (или `3.3V`)
• GND ➔ `GND`
• SCL ➔ `A5` (Uno/Nano) / `GPIO22` (ESP32)
• SDA ➔ `A4` (Uno/Nano) / `GPIO21` (ESP32)

---

### Область применения

• Альтиметры и варионавигация: Определение высоты полета дронов, квадрокоптеров, моделирование ракет и трекеров для парапланеризма.
• Портативные метеостанции: Мониторинг атмосферного давления и прогнозирование изменения погоды.
• Системы навигации внутри помещений (Indoor Navigation): Фиксация этажа, на котором находится пользователь или робот (по изменению давления).
• Спортивные гаджеты: Подсчет сожженных калорий и пройденного подъема в фитнес-браслетах и умных часах.

---

### Преимущества

1. Совместимость с 3.3 В и 5 В

Плата модуля BMP280-5V содержит встроенный стабилизатор напряжения и конвертер логических уровней, что позволяет подключать её к Arduino без риска сжечь чип.

2. Два интерфейса (I2C / SPI)

Можно гибко выбирать между экономией пинов (I2C) или высокой скоростью опроса (SPI).

3. Высокое разрешение высотомера

Способен фиксировать сдвиг по высоте в 10–20 см, что критично для удержания высоты в автопилотах дронов.

4. Низкое энергопотребление

Позволяет запитывать датчик от литиевых батареек в портативных автономных приборах.
