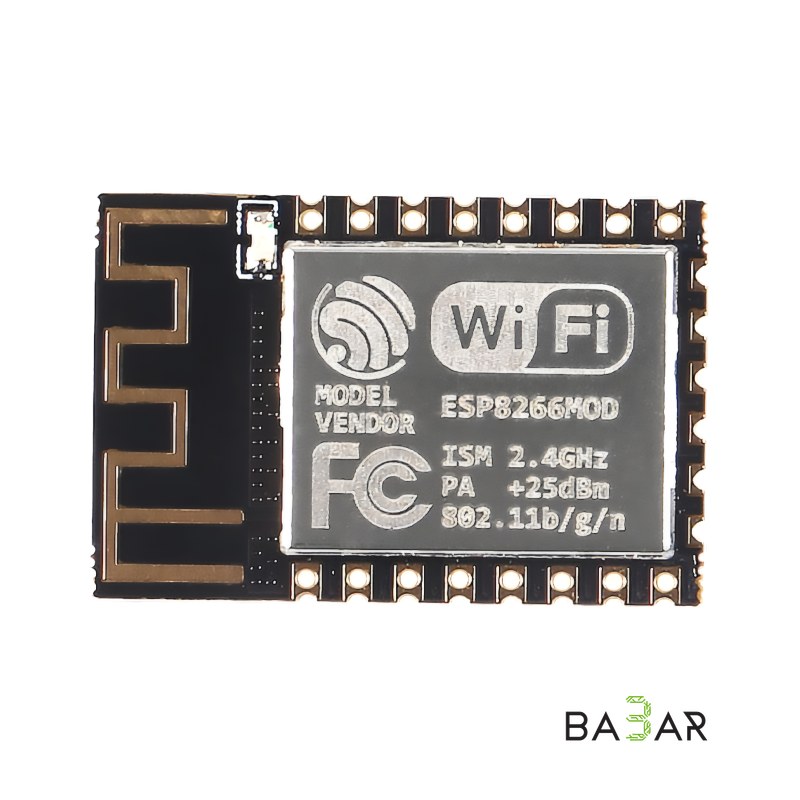

Wi-Fi модуль ESP-12F (ESP8266MOD) Ai-Thinker 4MB Flash

# Wi-Fi модуль ESP-12F (ESP8266MOD) Ai-Thinker 4MB Flash

Беспроводной модуль ESP-12F (ESP8266MOD) от компании Ai-Thinker представляет собой улучшенную версию модуля ESP-12E на базе 32-битного микроконтроллера Tensilica L106 (ESP8266EX). Ключевым отличием версии 12F является оптимизированный разводной рисунок печатной платы и модернизированная 4-слойная конструкция PCB-антенны, что увеличило дальность радиосвязи и стабильность Wi-Fi сигнала на 30–50% по сравнению с ESP-12E. Модуль оснащен 4 МБ (32 Мбит) SPI Flash-памяти, экранированным металлическим кожухом и предназначен для работы в системах «Умного дома» (Home Assistant, ESPHome, Tasmota), а также в промышленной автоэлектронике и IoT-приборах.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Маркировка / Производитель | ESP-12F (ESP8266MOD) / Ai-Thinker |

| Микроконтроллер | Tensilica L106 (32-бит RISC, 80 / 160 МГц) |

| Объем Flash-памяти | 4 МБ (32 Мбит) |

| Стандарт Wi-Fi | 802.11 b/g/n (2.4 ГГц – 2.5 ГГц) |

| Чувствительность приемника | До -91 дБм |

| Выходная мощность передатчика | До 20 дБм (в режиме 802.11b) |

| Режимы работы Wi-Fi | Station (Клиент), SoftAP (Точка доступа), Station + SoftAP |

| Напряжение питания ($V_{CC}$) | 3.0 – 3.6 В DC *(Строго 3.3 В!)* |

| Рабочий / Пиковый ток | ~80 мA / до 300–400 мА (в момент передачи) |

| Ток в режиме Deep Sleep | Важно по схеме включения: Модуль не имеет встроенного LDO-стабилизатора на 5 В и конвертеров логических уровней! Напряжение питания `VCC` должно составлять 3.3 В. При подключении к 5V-микроконтроллерам (Arduino Uno, Mega) линию `TX(Arduino) ➔ RX(ESP-12F)` необходимо подключать через резистивный делитель напряжения.

---

### Чем ESP-12F отличается от ESP-12E

1. Новая топология антенны

В ESP-12F переработана разводка высоких частот и форма дорожек на печатной плате, за счет чего коэффициент усиления антенны выше, а диаграмма направленности — равномернее.

2. Высокая помехоустойчивость

Улучшено экранирование и фильтрация питания по ВЧ-тракту, что снизило количество ошибок при передаче пакетов в плотном радиоэфире.

3. Полная обратная совместимость

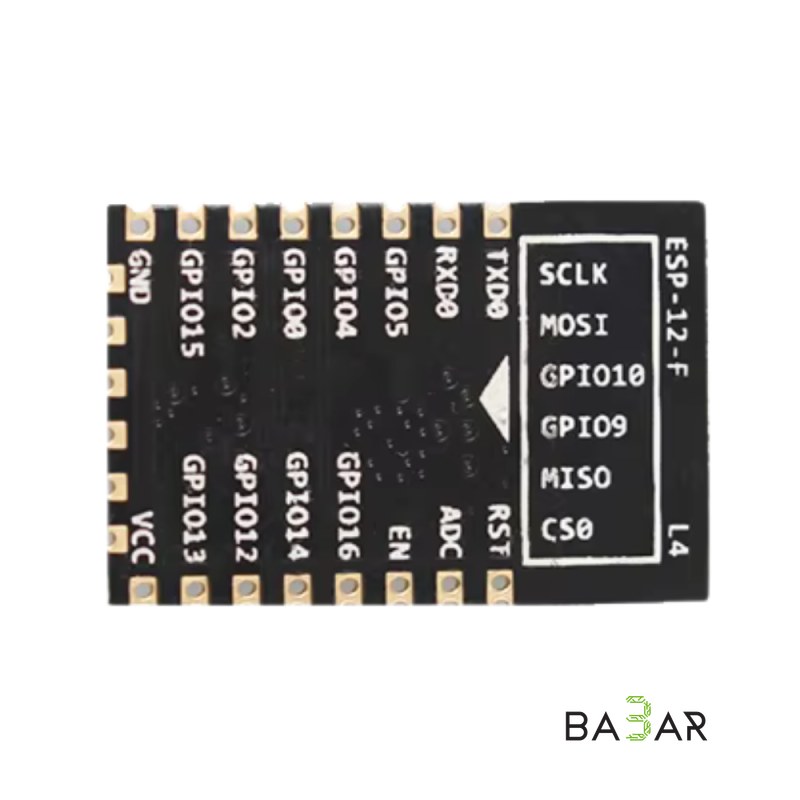

Форм-фактор, распиновка и габариты платы на 100% совпадают с ESP-12E, что позволяет устанавливать ESP-12F в старые посадочные места без переделки плат.

---

### Область применения

• Умные реле и контроллеры: Основа для популярной прошивки Tasmota, Sonoff, ESPHome и устройств Home Assistant.
• Автономные IoT-сенсоры: Считывание данных с датчиков температуры, влажности, газа и давления с периодической отправкой по MQTT/HTTP и уходом в глубокий сон (Deep Sleep).
• Беспроводные шлюзы: Передача телеметрии с промышленных контроллеров по интерфейсу UART в локальную сеть Wi-Fi или облако.
