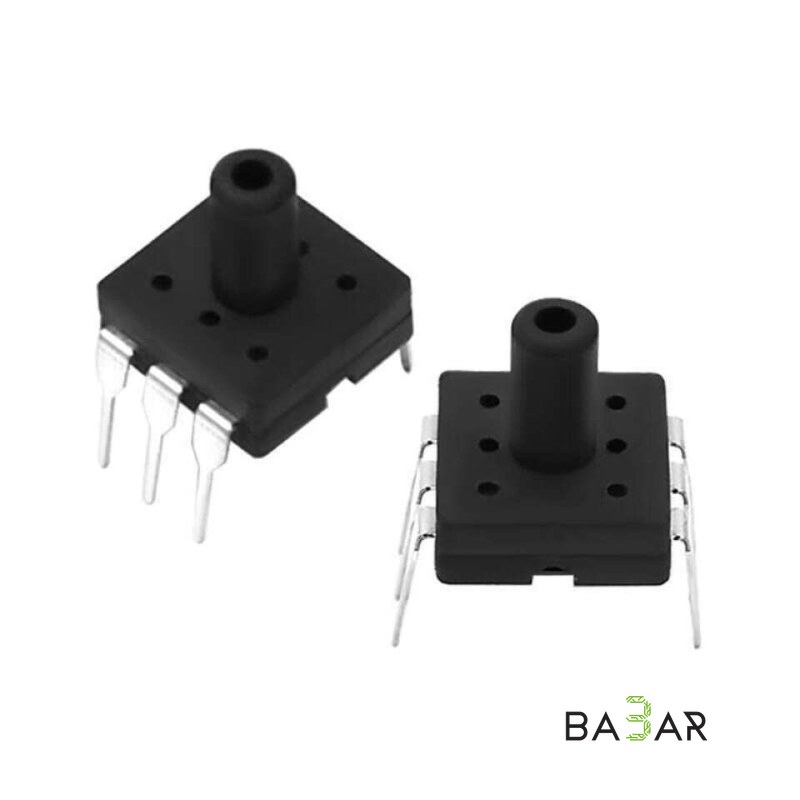

Датчик давления воздуха MPS20N0040D-D (0–40 кПа, DIP-6)

# Датчик давления воздуха MPS20N0040D-D (0–40 кПа, DIP-6)

Пьезорезистивный датчик давления MPS20N0040D-D предназначен для измерения избыточного давления сухих неагрессивных газов и воздуха в диапазоне от 0 до 40 кПа. Сенсор выполнен в стандартном выводном корпусе DIP-6 (Through-Hole / прямое вставление) и построен по схеме измерительного моста Уитстона. Широко применяется в тонометрах (мониторах кровяного давления), медицинском оборудовании, системах контроля уровня жидкости и портативной DIY-электронике.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель / Серия | MPS20N0040D-D |

| Измеряемая среда | Воздух, сухие неагрессивные газы |

| Диапазон измерения давления | 0 … 40 кПа (0 … 300 мм рт. ст.) |

| Тип датчика | Пьезорезистивный (мост Уитстона) |

| Напряжение питания (Vcc max) | до 10 В DC (типовое 3.3 В / 5 В) |

| Выходное сопротивление | 4 … 6 кОм |

| Гистерезис выхода | ±0.7% F.S. |

| Тип корпуса | DIP-6 (врезной монтаж в отверстия / Through-Hole) |

| Шаг выводов | 2.54 мм |

| Габариты корпуса (без выводов) | 8 × 8 мм |

| Высота корпуса | 9 мм |

| Диапазон рабочих температур | -40 °C … +125 °C |

---

### Область применения

• Медицинская техника: Цифровые тонометры (мониторы кровяного давления), аппараты вентиляции легких, измерители объема дыхания.
• Системы контроля уровня жидкости: Измерение уровня воды в резервуарах и стиральных машинах по давлению воздушного столба.
• DIY-электроника и портативные приборы: Создание собственных барометров, манометров и аэродинамических датчиков на базе Arduino, ESP32, STM32 (в связке с АЦП HX710B / HX711).
• Промышленная автоматизация: Контроль засорения воздушных фильтров и мониторинг давления в пневмосистемах низкой мощности.

---

### Преимущества

1. Широкий температурный диапазон

Надежная работа при температурах от -40 °C до +125 °C позволяет использовать сенсор в жестких эксплуатационных условиях.

2. Удобный DIP-6 форм-фактор

Выводной монтаж с шагом 2.54 мм упрощает установку на макетные платы (Breadboard) и прототипирование.

3. Высокая линейность показаний

Мостовая схема обеспечивает стабильный выходной сигнал с минимальным гистерезисом.

4. Универсальность интеграции

Оптимально адаптирован для работы с популярными специализированными 24-битными АЦП (например, HX710B) для получения высокоточных цифровых данных.
