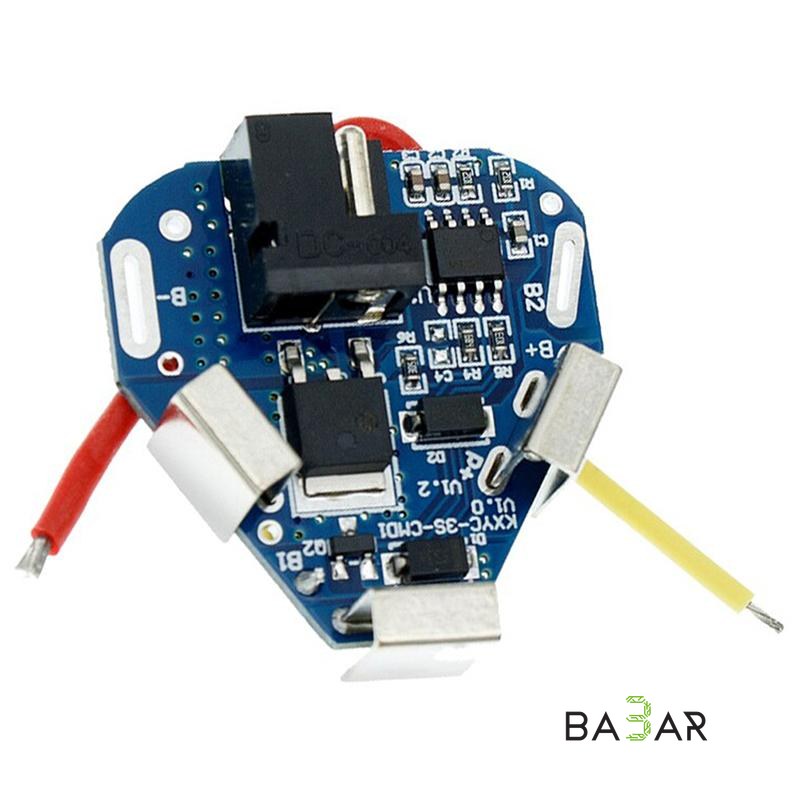

Плата защиты и заряда Li-Ion аккумуляторов BMS 3S 12.6V

Специализированная плата защиты (BMS) треугольной формы, предназначенная для управления сборкой из 3 последовательно соединенных литий-ионных аккумуляторов (18650/21700) с номинальным напряжением 11.1V–12.6V. Модуль оснащен встроенным разъемом DC-004 (5.5×2.1 мм) для прямого подключения зарядного устройства, а также лепестковыми контактами, удобными для размещения элементов в ручках аккумуляторного электроинструмента (шуруповертов, гайковертов) или портативных колонках.

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель / Маркировка | KXYC-3S-CMD1 (KXYC-3S-CM01) |

| Конфигурация аккумуляторов | 3S (3 последовательных Li-Ion / Li-Pol элемента 3.7V / 4.2V) |

| Номинальное напряжение сборки | 11.1V – 12.6V |

| Напряжение полного заряда | 12.6V (4.2V на ячейку) |

| Номинальный рабочий ток | 6A – 8A |

| Пиковый (пусковой) ток | до 30A – 40A |

| Напряжение отсечки перезаряда | 4.25V ± 0.05V (на ячейку) |

| Напряжение отсечки переразряда | 2.5V ± 0.05V (на ячейку) |

| Разъем для зарядки | Разъем DC 5.5×2.1 мм (DC-004) |

| Защита | От перезаряда, от переразряда, от короткого замыкания (КЗ), от перегрузки по току |

| Форм-фактор | Треугольный (под аккумуляторный отсек шуруповерта) |

### Ключевые особенности

• Встроенный разъем питания DC 5.5×2.1 мм: Позволяет заряжать аккумуляторную сборку напрямую от стандартного сетевого адаптера 12.6V без использования дополнительных гнезд и сложной разводки.
• Конструкция под сборку 3S 18650: Треугольная форма платы и пружинные/припаиваемые контакты спроектированы специально для удобного размещения внутри рукоятки аккумуляторного инструмента.
• Комплексная система защиты: Контроллер беспрерывно мониторит напряжение на каждой ячейке (выводы B1, B2), предотвращая опасный переразряд, глубокий перезаряд и выходящие за рамки токи короткого замыкания.
• Высокие пусковые токи: Плата выдерживает кратковременные пиковые нагрузки, необходимые для запуска электродвигателей под нагрузкой.

### Применение

• Перевод сетевого и аккумуляторного электроинструмента (шуруповерты, дрели, реноваторы) с Ni-Cd на Li-Ion батареи.
• Сборка и ремонт аккумуляторов 12V для портативных аудиоколонок, пылесосов и осветительных приборов.
• Создание компактных автономных блоков питания 12.6V на базе трех элементов 18650.

---
