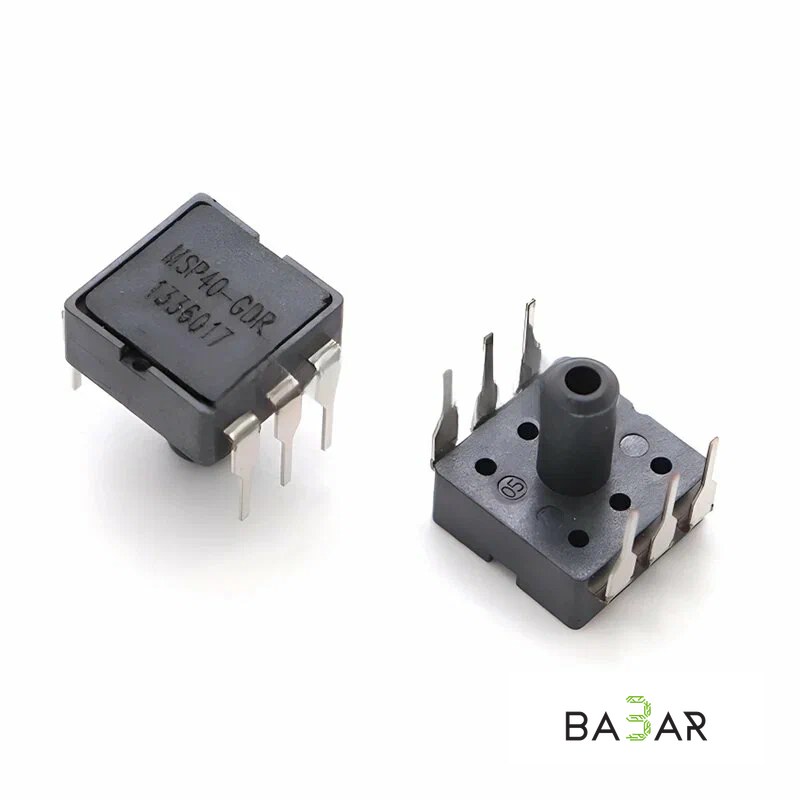

# Датчик давления (тензорезистор) MSP40-GDR

Мембранный датчик давления MSP40-GDR (тензорезистивный сенсор) предназначен для непрерывного измерения избыточного давления газов и неагрессивных жидкостей. Сенсор выполнен в прочном корпусе с штуцером под шланг/трубку и построен на основе чувствительной тензорезистивной мембраны. При изменении давления деформация мембраны преобразуется в изменение электрического сопротивления измерительного моста, что позволяет точно регистрировать физическое усилие или давление рабочей среды.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель / Серия | MSP40-GDR |

| Тип датчика | Тензорезистивный (мембранный / измерительный мост) |

| Измеряемая среда | Воздух, неагрессивные газы, нейтральные жидкости |

| Тип измеряемого давления | Избыточное (Gauge) |

| Напряжение питания (Vcc) | 3.3 – 5 В DC (до 10 В DC макс.) |

| Выходной сигнал | Аналоговый дифференциальный (милливольтовый) |

| Способ подключения среды | Штуцер под гибкую трубку/шланг |

| Тип монтажа на плату | DIP / Выводной монтаж (Pin Header) |

| Рабочая температура | -20 °C … +85 °C |

---

### Область применения

• Медицинское и лабораторное оборудование: Мониторинг давления воздуха в пневмосистемах, приборах контроля дыхания и аналитических установках.
• Бытовая техника и HVAC: Контроль уровня воды в стиральных и посудомоечных машинах (по давлению воздушного столба), отслеживание потока в вентиляции.
• DIY-электроника и робототехника: Создание цифровых манометров, пневматических захватов, систем учета расхода воздуха на базе Arduino, ESP32, STM32 (рекомендуется использование совместно с инструментальным усилителем или АЦП, например, HX711/HX710).
• Промышленная автоматизация: Измерение низкого и среднего давления в узлах пневматики и локальных гидравлических контурах.

---

### Преимущества

1. Высокая чувствительность

Тензорезистивная мембрана мгновенно реагирует на минимальные колебания давления в системе.

2. Удобный штуцерный ввод

Наличие патрубка позволяет быстро и герметично подключить силиконовую или ПВХ-трубку.

3. Прямая интеграция с АЦП

Совместим со стандартными модулями усиления сигналов тензодатчиков (HX711, HX710B и др.), что упрощает подключение к микроконтроллерам.

4. Надежная конструкция

Устойчивость к механическим нагрузкам и долговечность чувствительного элемента при непрерывной эксплуатации.
