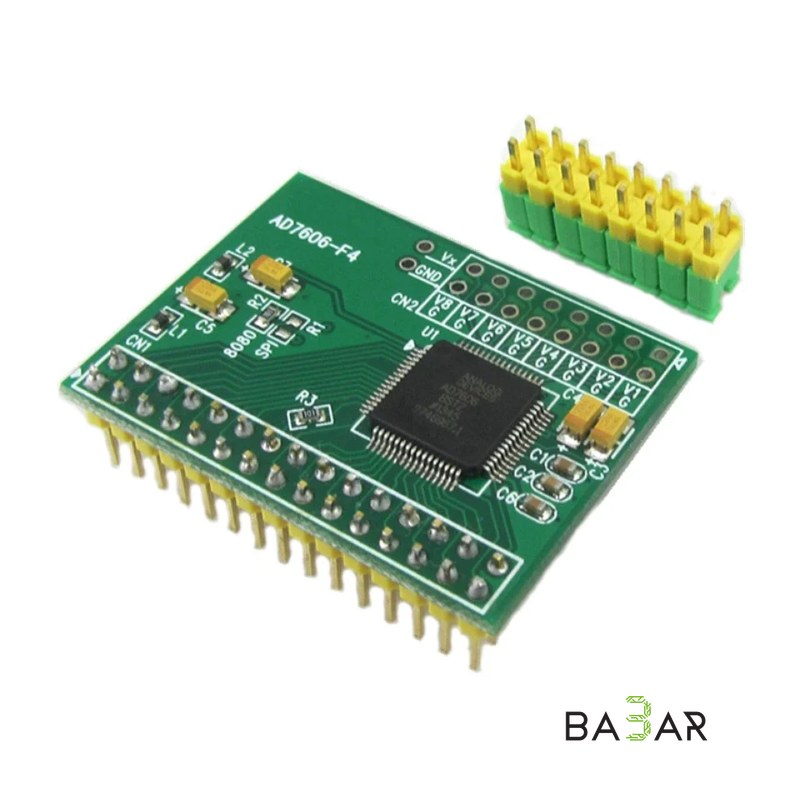

Модуль аналого-цифрового преобразователя (АЦП) AD7606 (16 бит, 8 каналов, 200 кГц)

# Модуль аналого-цифрового преобразователя (АЦП) AD7606 (16 бит, 8 каналов, 200 кГц)

Высокопроизводительный модуль аналого-цифрового преобразования на базе микросхемы AD7606 представляет собой 16-разрядную систему сбора данных (DAS) с 8 независимыми аналоговыми каналами и функцией синхронной выборки. Модуль обеспечивает параллельный оцифрованный ввод сигналов с частотой дискретизации до 200 кГц на канал без фазового сдвига между ними. Встроенные аналоговые входные буферы, фильтры нижних частот и источник опорного напряжения делают его идеальным решением для точных измерений в промышленности и научных исследованиях.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Чип АЦП | Analog Devices AD7606 |

| Разрядность (Разрешение) | 16 бит |

| Количество каналов | 8 независимых каналов (True Bipolar) |

| Режим выборки | Синхронный (Simultaneous Sampling) |

| Максимальная частота дискретизации | 200 кГц (на каждый канал) |

| Входные диапазоны напряжений | ±5 В, ±10 В (переключаемые) |

| Входное сопротивление | 1 МОм |

| Интерфейсы передачи данных | SPI (последовательный), Parallel (8/16-битный параллельный) |

| Напряжение питания | 5.0 В DC (цифровая логика VDRIVE: 2.3 В – 5.25 В) |

| Встроенный источник опорного напряжения (VREF) | 2.5 В (сверхточный, низкий дрейф) |

| Защита входов | Защита от перенапряжения до ±16.5 В |

---

### Область применения

• Промышленная автоматизация: Мониторинг многофазных электросетей, измерение трехфазного тока и напряжения, защита энергосистем.
• Управление электродвигателями: Высокоточный контроль фазных токов и обратной связи в реальном времени.
• Научные исследования и лабораторные комплексы: Многоканальные осциллографические и регистрационные системы сбора данных (DAQ).
• Свободнопрограммируемые системы: Подключение к контроллерам и вычислительным платформам на базе STM32, FPGA (ПЛИС), DSP и Raspberry Pi.

---

### Преимущества

1. Синхронная выборка (8 каналов): Одновременная фиксация сигналов по всем каналам без временных задержек и фазовых искажений между входами.

2. Прямое подключение биполярных сигналов: Поддерживает входные диапазоны ±5 В и ±10 В от однополярного источника питания 5 В без необходимости применения внешних двухполярных операционных усилителей.

3. Высокое входное сопротивление (1 МОм)

Позволяет подключать датчики и источники сигнала напрямую без нагрузки на исследуемую цепь.

4. Гибкость интерфейсов

Поддержка как быстрого параллельного шинного интерфейса (для ПЛИС/DSP), так и удобного последовательного SPI (для микроконтроллеров).
