Плата защиты и заряда Li-Ion аккумуляторов BMS 3S 12.6V 2A

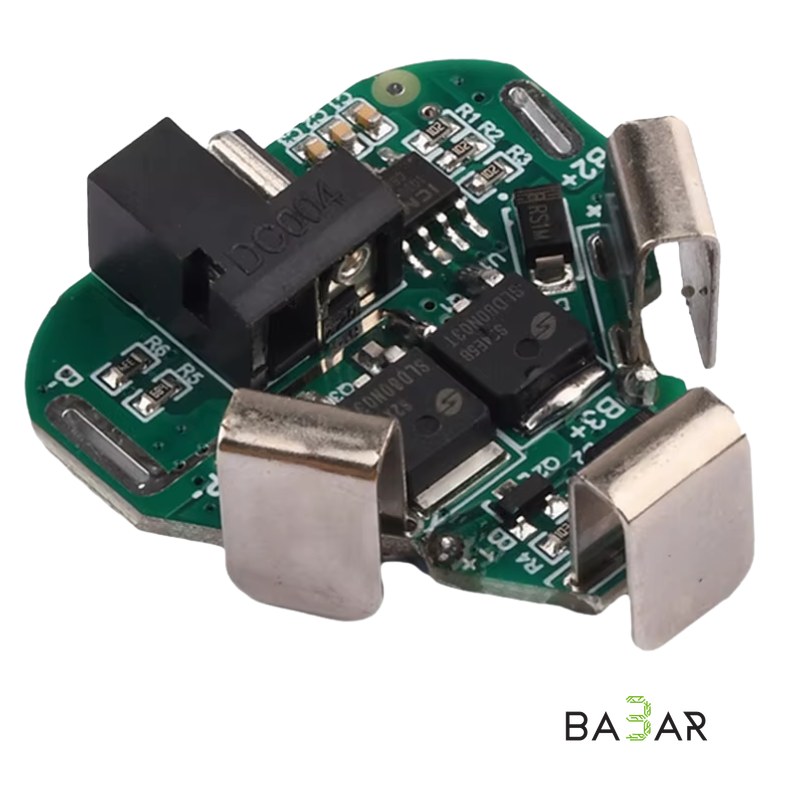

Ультракомпактная плата защиты (BMS) треугольной формы, предназначенная для управления и контроля сборки из трех последовательно соединенных литий-ионных аккумуляторов (18650 / 21700) с номинальным напряжением 11.1 В и напряжением полного заряда 12.6 В. Модуль оснащен силовыми MOSFET-ключами (SL030N03T), контроллером защиты и встроенным гнездом питания DC-004 (5.5×2.1 мм). Специальная геометрия платы и лепестковые контакты обеспечивают идеальную посадку внутри корпусов аккумуляторного электроинструмента, фонарей и аудиоколонок.

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Бренд / Модель | Gaqqee / BMS 3S 12.6V |

| Конфигурация аккумуляторов | 3S (3 последовательных Li-Ion / Li-Pol элемента 3.7V / 4.2V) |

| Номинальное напряжение сборки | 11.1V – 12.6V |

| Напряжение полного заряда | 12.6V (4.2V на ячейку) |

| Рабочий ток разряда | 2A – 4A |

| Пиковый (кратковременный) ток | до 6A – 8A |

| Порог срабатывания защиты от перезаряда | 4.25V ± 0.05V (на ячейку) |

| Порог срабатывания защиты от переразряда | 2.5V ± 0.08V (на ячейку) |

| Разъем для зарядки | DC-004 (разъем 5.5 × 2.1 мм) |

| Силовые ключи (MOSFET) | SL030N03T |

| Защита | От перезаряда, от переразряда, от короткого замыкания (КЗ), от перегрузки по току |

| Форм-фактор | Треугольный (под рукоятку шуруповерта / аккумулятора) |

### Ключевые особенности

• Встроенный разъем DC-004 (5.5×2.1 мм): Позволяет осуществлять зарядку аккумуляторной батареи непосредственно через штекер сетевого адаптера 12.6 В без использования сторонних плат заряда.

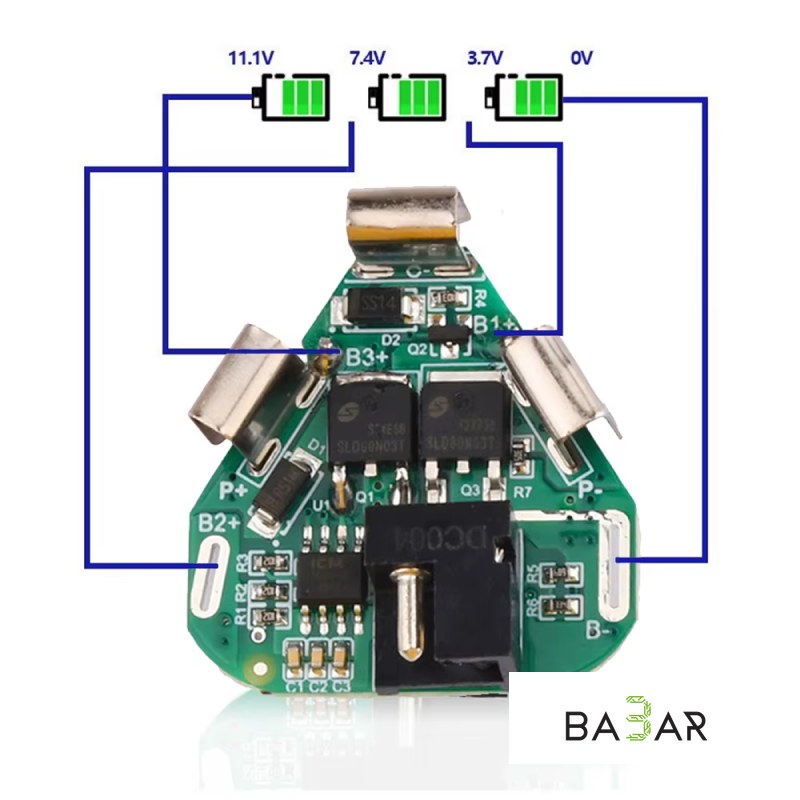

• Удобная схема подключения (0V, 3.7V, 7.4V, 11.1V): Точки подключения B-, B1+, B2+ и B3+ наглядно распределены по плате для быстрой пайкой выводов батарейной сборки.
• Треугольный эргономичный корпус: Габариты платы специально адаптированы для установки в цилиндрические отсеки и рукоятки компактных шуруповертов и отверток.
• Надежная элементная база: Качественные транзисторы SL030N03T с низким внутренним сопротивлением обеспечивают стабильную работу без лишнего нагрева при номинальных токах.

### Применение

• Восстановление и переделка аккумуляторов шуруповертов, дрелей и отверток на Li-Ion элементы.
• Сборка компактных аккумуляторных блоков 12V для портативной акустики и радиоприемников.
• Источники автономного питания для светодиодных фонарей, прожекторов и DIY-проектов.

---
