Датчик переменного тока ZMCT103C 5A (трансформатор тока)

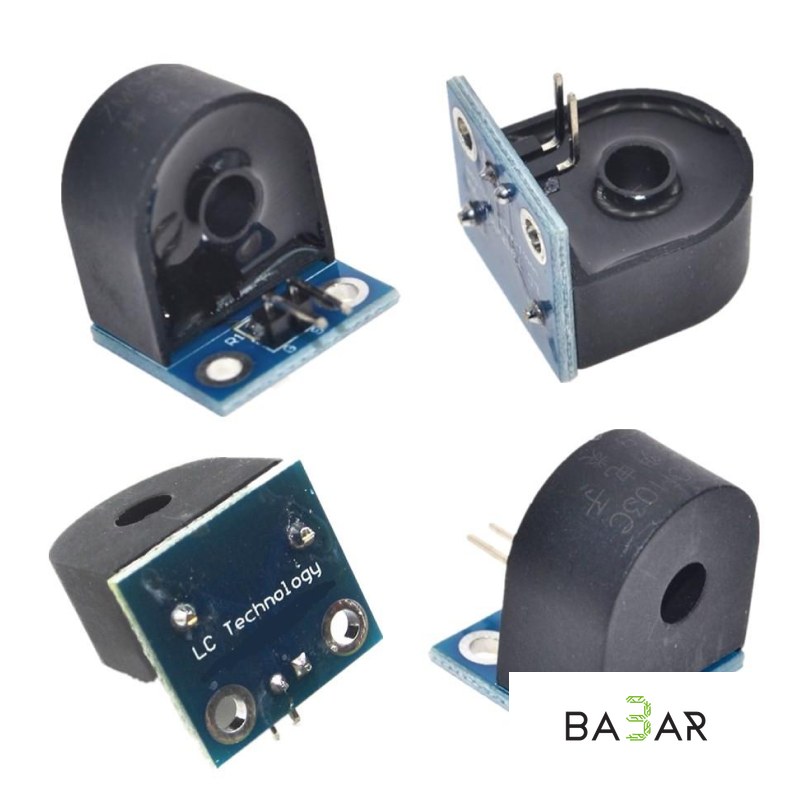

Миниатюрный датчик переменного тока на базе микротрансформатора тока ZMCT103C. Предназначен для бесконтактного измерения и мониторинга переменного тока (AC) до 5 А в электрических сетях 220 В. Модуль работает по принципу электромагнитной индукции: силовой провод переменного тока пропускаясь через центральное отверстие датчика, выполняет роль первичной обмотки. Нагрузочный резистор на плате преобразует вторичный ток в пропорциональное переменное напряжение, удобное для считывания аналоговыми входами микроконтроллеров (Arduino, ESP32, STM32).

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель трансформатора | ZMCT103C |

| Тип измерения | Переменный ток (AC) |

| Номинальный входной ток | 5A |

| Максимальный измеряемый ток | 5A AC (пиковый до 10A) |

| Номинальный выходной ток | 5mA (соотношение 1000:1) |

| Коэффициент трансформации | 1000: 1 |

| Тип выхода | Аналоговое переменное напряжение (AC) |

| Сопротивление нагрузки на плате | 200 Ом (R1) |

| Линейность | ≤ 0.2% |

| Погрешность измерений | ±0.5% |

| Диэлектрическая прочность | 4500V (между первичной и вторичной обмоткой) |

| Диапазон рабочих температур | -40°C – +85°C |

| Выходной интерфейс | 2-pin разъем (S — сигнал, G — GND / Общий) |

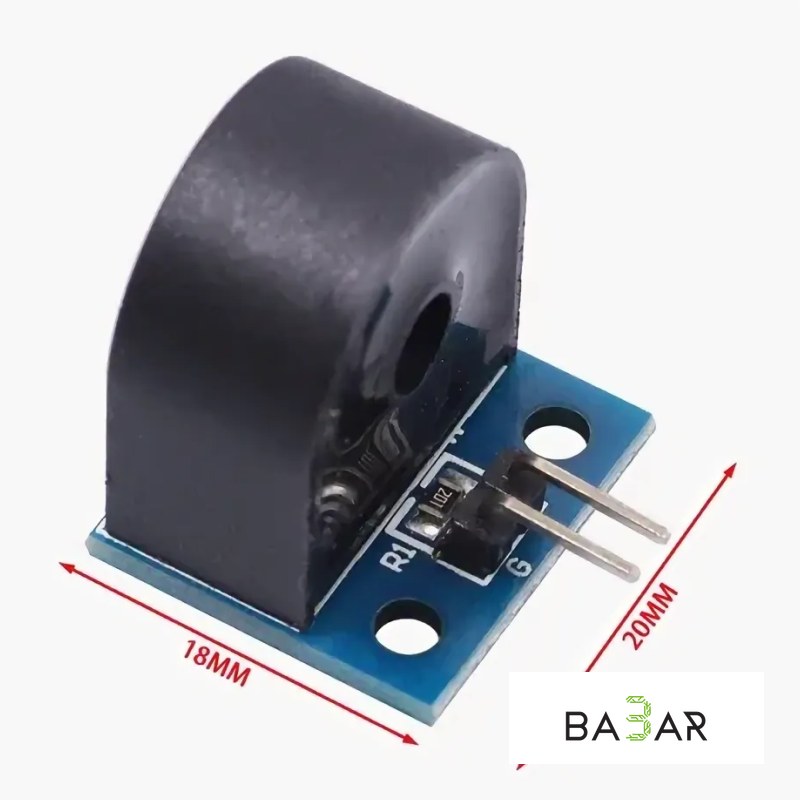

| Габариты | 20 × 18 × 19 мм |

### Ключевые особенности

• Полная гальваническая развязка: Бесконтактный принцип измерения высоковольтной цепи 220V обеспечивает максимальную безопасность для микроконтроллера и пользователя.
• Высокая точность и линейность: Микротрансформатор ZMCT103C обладает линейной характеристикой преобразования (≤ 0.2%), что гарантирует точный расчет действующего значения тока (RMS).
• Компактная плата со встроенным резистором: Модуль уже оснащен нагрузочным SMD-резистором, преобразующим ток вторичной обмотки в напряжение, и готовыми пинами для подключения к макетной плате.
• Простота монтажа: Провод фазы или нуля просто пропускается через отверстие в корпусе трансформатора без необходимости разрыва цепи пайкой или скруткой.

### Применение

• Системы мониторинга энергопотребления бытовых приборов и устройств «Умного дома».
• Защита электродвигателей, насосов и нагревателей от перегрузки по току и работы «всухую».
• DIY-счетчики электроэнергии и умные розетки на базе Arduino, ESP8266, ESP32.
• Детектирование обрыва нагрузки или выхода из строя сетевых потребителей.

---
