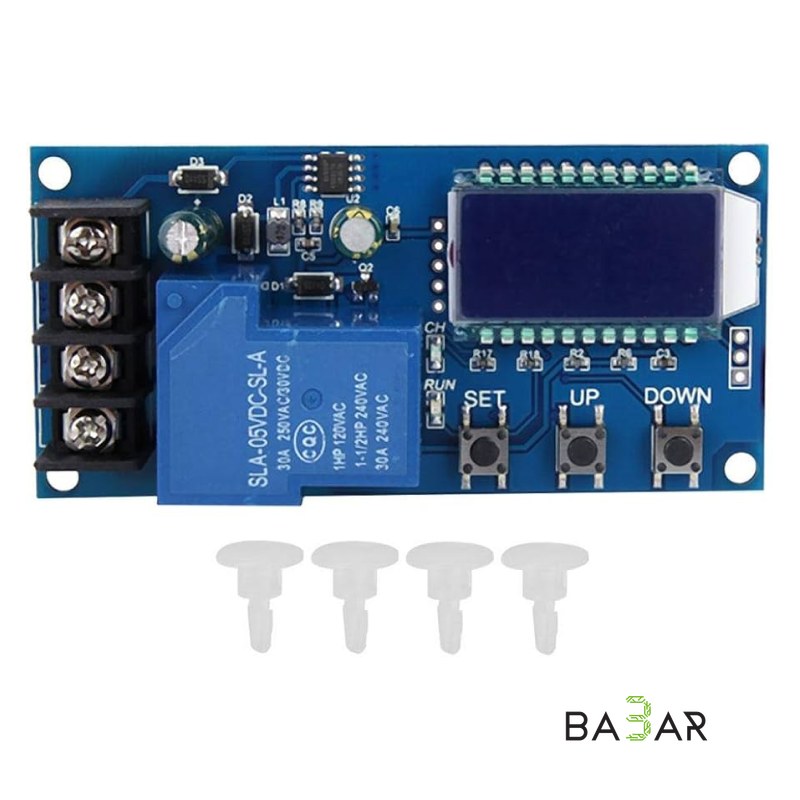

Модуль управления зарядкой аккумуляторов XY-L30A (6V–60V 30A) с ЖК-дисплеем

Интеллектуальный модуль управления зарядкой аккумуляторов XY-L30A, оснащенный силовым реле на 30 А и цифровым ЖК-дисплеем с подсветкой. Устройство предназначенно для автоматического контроля процесса заряда свицово-кислотных, литий-ионных (Li-Ion), литий-железо-фосфатных (LiFePO4) аккумуляторов и батарей электровелосипедов с напряжением от 6 В до 60 В. Контроллер непрерывно измеряет текущее напряжение на АКБ, автоматически подключает зарядное устройство при разряде и отключает его при достижении заданного верхнего порога, предотвращая перезаряд и продлевая срок службы батареи.

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель модуля | XY-L30A |

| Контролируемое напряжение | DC 6V – 60V |

| Ток силового реле | до 30A (250VAC / 30VDC) |

| Погрешность измерения | ±0.1V |

| Тип дисплея | LCD-дисплей с подсветкой |

| Органы управления | Тактовые кнопки SET, UP, DOWN |

| Дополнительные функции | Контроль времени заряда (OP), задержка включения (dOP) |

| Разъемы подключения | Силовые винтовые клеммы |

| Потребляемая мощность | < 0.9 Вт |

| Габариты | 92 × 45 × 22 мм |

### Ключевые особенности

• Мощное силовое реле на 30А: Позволяет коммутировать высокотоковые зарядные устройства для емких аккумуляторов и батарей электротранспорта.
• Информативный LCD-дисплей: Отображает текущее напряжение батареи, процент заряда, а также установленный таймер и параметры режимов работы.
• Гибкая настройка порогов напряжения: Позволяет задать точное напряжение нижнего порога включения (dn) и верхнего порога отключения (UP) заряда.
• Контроль времени зарядки (OP): Возможность ограничения максимального времени работы зарядного устройства для дополнительной защиты от аномальных режимов.
• Управление через UART (Serial): Поддержка чтения параметров и настройки по последовательному интерфейсу для интеграции в системы автоматики.

### Применение

• Автоматические зарядные станции для аккумуляторов электровелосипедов, электросамокатов и гироскутеров (36V, 48V).
• Системы резервного и автономного питания на базе Li-Ion, LiFePO4 и AGM/GEL свинцовых аккумуляторов.
• Зарядные устройства для автомобильных и лодочных АКБ 12V / 24V.
• Контроллеры заряда от солнечных панелей и ветрогенераторов в пределах 6V–60V.

---
