Двухканальный стерео-усилитель низкой частоты TDA7297 / CA-7297S (2 × 15 Вт, 9–15 В)

# Двухканальный стерео-усилитель низкой частоты TDA7297 / CA-7297S (2 × 15 Вт, 9–15 В)

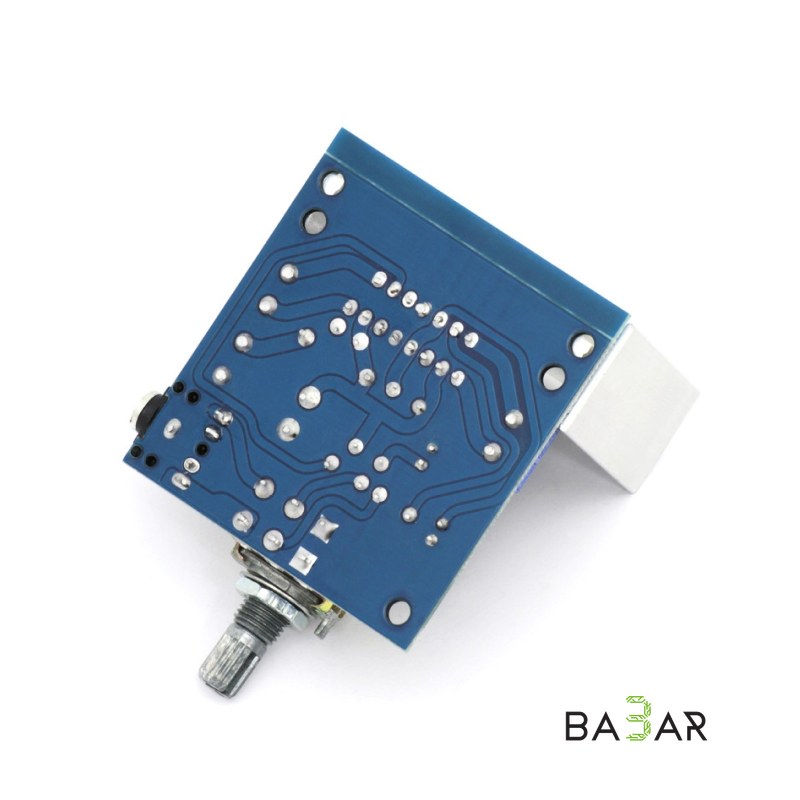

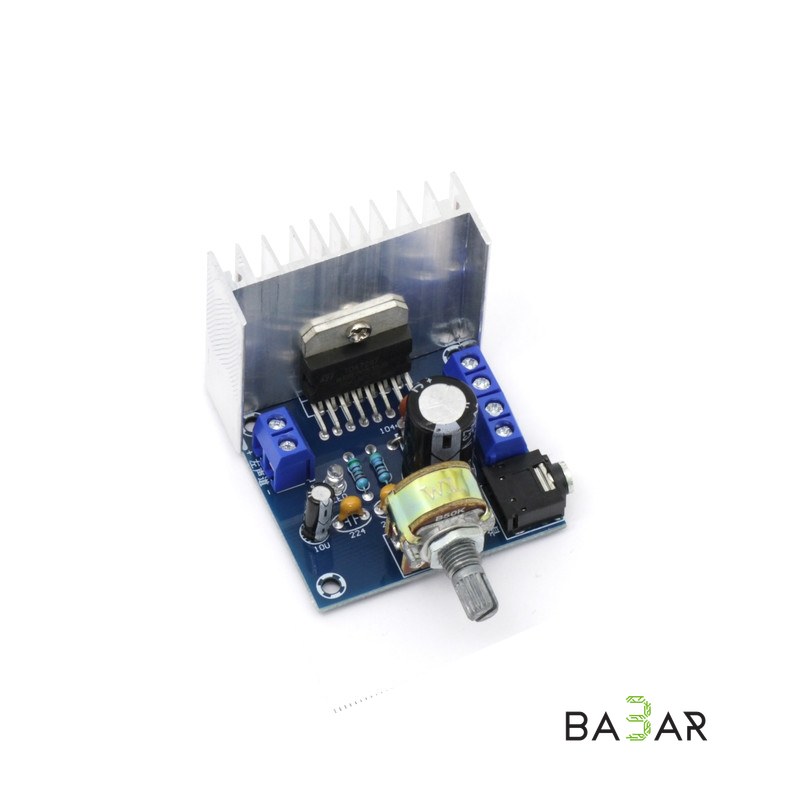

Модуль двухканального аудио-усилителя низкой частоты (УНЧ) на базе микросхемы TDA7297 предназначен для усиления стереофонического звукового сигнала. Суммарная выходная мощность модуля составляет 30 Вт (по 15 Вт на канал). Плата оснащена установленным радиатором охлаждения для отвода тепла, переменным резистором (потенциометром) для удобной регулировки громкости, а также встроенными защитами от перегрева и короткого замыкания. Модуль идеален для создания самодельной акустики, ремонта колонок или использования в автомобиле.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Основная микросхема | TDA7297 |

| Количество каналов | 2 канала (Стерео) |

| Выходная мощность | 2 × 15 Вт (суммарно 30 Вт) |

| Диапазон питания (V) | 9 В – 15 В DC |

| Рекомендуемое напряжение питания | 12 В DC |

| Органы управления | Потенциометр (регулировка громкости) |

| Защита | Встроенная защита от короткого замыкания (КЗ) и перегрева |

| Охлаждение | Алюминиевый радиатор в комплекте |

---

### Назначение контактов и разъемов (Pinout & Terminals)

• 12V (POWER): Винтовой клеммник для подключения внешнего источника питания (+9…15 В) с соблюдением полярности.
• LOUT: Винтовой клеммник для подключения левого динамика.
• ROUT: Винтовой клеммник для подключения правого динамика.
• Audio IN (Jack 3.5 mm): Стерео-разъем 3.5 мм для подачи входного аудиосигнала с плеера, телефона или ПК.

---

### Область применения

• Домашние и портативные колонки: Сборка и модернизация активных акустических систем.
• Автомобильные аудиосистемы: Использование в качестве компактного усилителя в авто.
• DIY-проекты: Интеграция в самодельные музыкальные центры, радиоприемники и игровые автоматы.

---

### Преимущества

1. Готовое решение с охлаждением

Установленный радиатор обеспечит надежную работу даже при продолжительной высокой нагрузке.

2. Встроенные защиты

Защита от короткого замыкания и перегрева предотвращает выход микросхемы из строя.

3. Удобная регулировка

Наличие потенциометра позволяет плавно менять громкость без внешних регуляторов.

4. Простота подключения

Удобные винтовые клеммы для питания/динамиков и стандартный разъем 3.5 мм для источника звука.

---

### Комплектация

• 1× Модуль стерео-усилителя TDA7297 с радиатором и регулятором громкости
