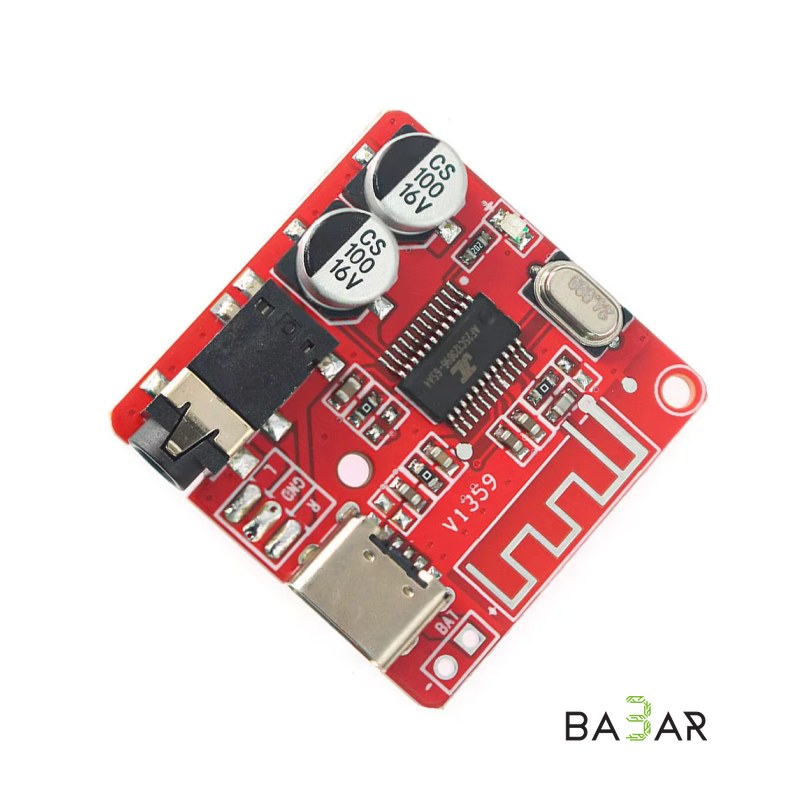

Встраиваемый Bluetooth 5.0 аудио-декодер и аудио-приемник V1359 (USB Type-C, Lossless)

# Встраиваемый Bluetooth 5.0 аудио-декодер и аудио-приемник V1359 (USB Type-C, Lossless)

Компактный Bluetooth 5.0 аудио-модуль V1359 предназначен для беспроводного приема стереофонического аудиосигнала с мобильных устройств, планшетов или ПК и его передачи на активные колонки, усилители мощности (УНЧ) или наушники. Модуль оснащен современным портом USB Type-C для удобного питания, стандартным аудиовыходом AUX 3.5 мм, а также отдельными площадками для пайки аналогового сигнала и литий-ионного аккумулятора. Модуль отличается наличием фильтрующих конденсаторов питания (100 мкФ 16В) для минимизации шумов и помех.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Маркировка платы | V1359 |

| Версия Bluetooth | Bluetooth v5.0 |

| Поддерживаемые форматы декодирования | WAV, APE, FLAC (Lossless), MP3 |

| Дальность передачи | до 15 м (в прямой видимости) |

| Разъем питания | USB Type-C (5.0 В DC) |

| Питание от аккумулятора | 3.7 В – 4.2 В DC (площадки BAT+ / BAT-) |

| Аудиовыход | Разъем AUX 3.5 мм / Контактные площадки L, GND, R |

| Отказоустойчивость питания | Электролитические конденсаторы (100 мкФ 16В) для сглаживания пульсаций |

| Тип антенны | Встроенная PCB-антенна |

---

### Назначение контактов и интерфейсов (Pinout & Interfaces)

• Type-C USB: Основной порт для подачи питания +5 В от зарядного устройства или PowerBank.
• BAT (+) / (-): Контактные площадки для подключения аккумулятора Li-Ion / LiPo (3.7 В).
• AUX 3.5 mm Jack: Стереовыход для прямого подключения наушников или кабеля к усилителю.
• L / GND / R: Контактные площадки для распайки левого (L) и правого (R) каналов аудиосигнала с общим проводом (GND) при интеграции внутрь корпуса.

---

### Область применения

• Модернизация акустики: Встраивание Bluetooth-модуля в старые активные колонки, музыкальные центры и радиоприемники.
• Автомобильные систем: Добавление беспроводного приема звука в штатные автомагнитолы через разъем AUX.
• Портативные колонки (DIY): Сборка собственных беспроводных колонок с питанием от USB Type-C или одного литиевого аккумулятора.

---

### Преимущества

1. Современный разъем Type-C

Удобное подключение питания стандартными кабелями от современных смартфонов.

2. Чистый звук без помех

Установленные электролитические конденсаторы фильтруют цепь питания, снижая фоновый шум и наводки.

3. Поддержка Hi-Fi форматов

Декодирование файлов высокого разрешения FLAC, APE и WAV без потерь качества.

4. Два варианта подключения

Наличие как стандартного разъема 3.5 мм, так и площадок под пайку делает модуль универсальным для любых проектов.

---

### Комплектация

• 1× Bluetooth 5.0 аудио-декодер V1359 (Type-C)
