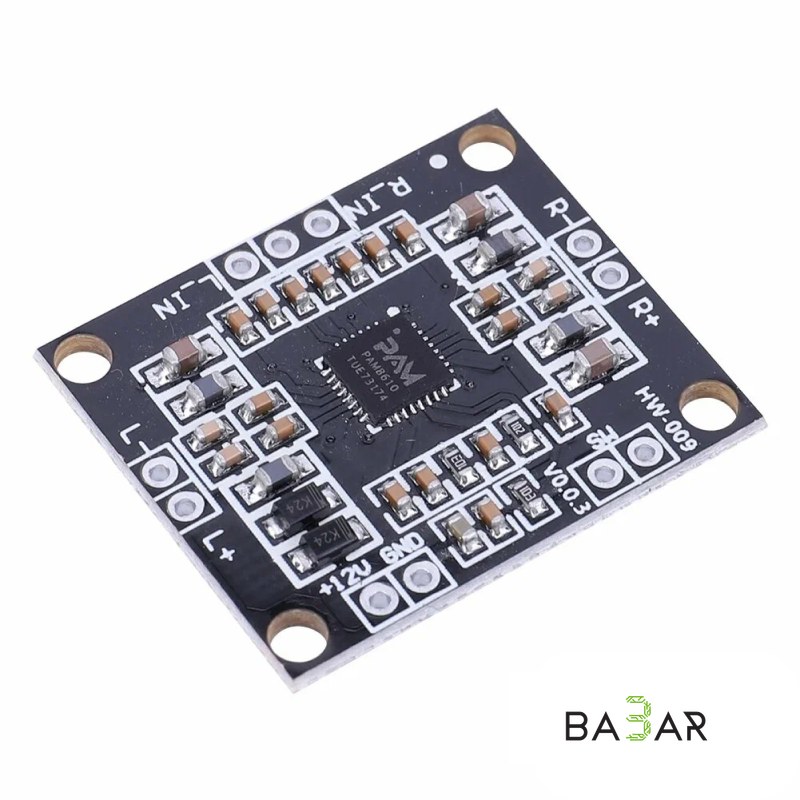

# Двухканальный усилитель мощности D-класса PAM8610 (2×15 Вт)

Компактный двухканальный стереоусилитель D-класса на базе микросхемы PAM8610 обладает высоким КПД (до 90%) и минимальным тепловыделением. Модуль способен выдавать выходную мощность до 15 Вт на канал при нагрузке 4 Ом. Благодарю ШИМ-принципу работы усилитель не требует установки массивных радиаторов охлаждения и внешних фильтрующих индуктивностей, что делает его оптимальным решением для портативных аудиосистем и DIY-акустики.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Микросхема | PAM8610 |

| Класс усилителя | D-класс |

| Количество каналов | 2 (Stereo) |

| Выходная мощность (при VCC = 12 В) | 2 × 15 Вт (4 Ом) / 2 × 10 Вт (8 Ом) |

| Напряжение питания (VCC) | 6 – 15 В DC (рекомендуемое 12 В) |

| Частотный диапазон | 20 Гц … 15 000 Гц |

| Коэффициент полезного действия (КПД) | до 90% |

| Соотношение сигнал/шум (SNR) | 80 дБ |

| Ток в режиме сна (Mute/Shutdown) | до 10 мкА |

| Встроенные защиты | От перегрева (срабатывание при 150 °C) |

| Габариты платы | 29 × 25 × 4 мм |

| Масса | 10 г |

---

### Назначение контактов и подключение

• Питание (Power): `VCC` (плюс питания 6–15 В), `GND` (минус питания / земля).
• Вход аудиосигнала (Audio Input): `LIN` (левый канал), `GND` (общий провод сигнала), `RIN` (правый канал).
• Выходы на динамики (Speakers): `L+` / `L-` (левый динамик), `R+` / `R-` (правый динамик).

> Внимание: Выходы усилителя выполнены по мостовой схеме (BTL). Запрещается соединять вместе минусовые клеммы динамиков (`L-` и `R-`) или замыкать их на общий провод питания (`GND`).

---

### Область применения

• Портативная акустика: Создание самодельных Bluetooth-колонок и переносных звуковых станций с батарейным питанием (12 В / 3S Li-Ion).
• Автомобильные аудиосистемы: Модернизация штатного звука, подключение дополнительной акустики или компактных спикеров.
• Стационарные активные колонки: Встраивание в компьютерные колонки, радиоприемники и телевизионные приборные панели.
• DIY-аудиопроекты: Разработка звуковых систем для игровых автоматов, интерактивных стендов и усилителей для наушников.

---

### Преимущества

1. Сверхвысокий КПД (90%)

Плата практически не греется при высокой громкости, обеспечивая длительное время работы от аккумулятора.

2. Компактные габариты

Микроскопические размеры (29 × 25 мм) позволяют легко уместить модуль внутрь любого корпуса.

3. Бесфильтровая архитектура

Индуктивность динамиков самостоятельно сглаживает ВЧ-составляющую ШИМ-сигнала, исключая необходимость использования громоздких дросселей.

4. Защита от перегрева

Встроенная тепловая защита мгновенно отключает чип при превышении температуры 150 °C, предотвращая выгорание платы.
