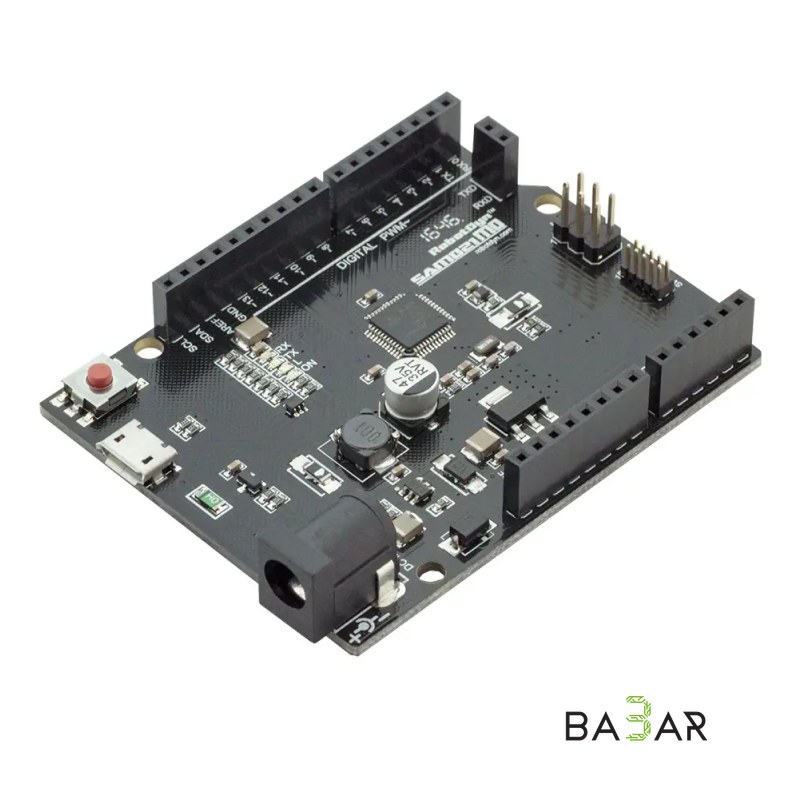

# Отладочная плата RobotDyn SAMD21 M0 (32-bit, ARM Cortex-M0+)

Плата RobotDyn SAMD21 M0 — это мощная 32-разрядная альтернатива классической Arduino Uno, построенная на высокопроизводительном микроконтроллере ATSAMD21G18. Выполненная в стандартном форм-факторе UNO R3, плата полностью совместима с прошивками Arduino M0 / Zero и предлагает в 8 раз больше флэш-памяти и повышенную частоту для сложных вычислений, сохраняя при этом удобство установки стандартных шилдов (Shields).

---

Технические характеристики

| Параметр | Значение |

| --- | --- |

| Микроконтроллер | ATSAMD21G18 (32-битный ARM Cortex M0+) |

| Тактовая частота | 48 МГц |

| Логическое напряжение (I/O) | 3.3 В (Внимание: 5 В недопустимо и повредит чип!) |

| Входное напряжение питания (VIN) | 6 – 15 В DC |

| Цифровые входы/выходы (GPIO) | 20 (из них 12 поддерживают аппаратный ШИМ / PWM) |

| Аналоговые входы (ADC) | 6 каналов (разрешение 12 бит, по умолчанию 10 бит) |

| Аналоговый выход (DAC) | 1 канал на пине A0 (разрешение 10 бит / 1024 градации) |

| Flash-память (ПЗУ) | 256 КБ |

| Оперативная память (SRAM) | 32 КБ |

| Максимальный ток GPIO | 7 мА на контакт |

| Макс. ток выводов 3.3V / 5V | 1 А / 1 А |

| Интерфейсы | Аппаратные SPI, I²C, UART, Native USB |

| Дополнительные выводы | 4-pin SWD (для отладки через ST-Link / Atmel-ICE) |

| Габариты платы | 69 × 53 мм (форм-фактор Arduino UNO) |

---

Особенности архитектуры и программирования

• Native USB и Serial-порты: В отличие от плат на базе ATmega, USB-подключение реализовано напрямую в микроконтроллере (виртуальный порт вызывается через `SerialUSB`). При этом нулевой (0) и первый (1) контакты аппаратного UART остаются свободными для общения с другими модулями (через `Serial5`).
• Отсутствие автоперезагрузки: При открытии монитора порта (Serial Monitor) с компьютера плата не перезагружает загруженный скетч, что критично для мониторинга непрерывных процессов.
• Истинный аналоговый выход: Встроенный ЦАП (DAC) на выводе A0 позволяет генерировать реальный аналоговый сигнал, а не ШИМ-эмуляцию.
• Совместимость шилдов: Плата физически поддерживает установку шилдов UNO, однако электрически работает только с 3.3V-совместимыми модулями. Использование шилдов с логикой 5В требует применения конвертеров уровней.

---

Область применения

• Аудиопроекты и синтез звука: Воспроизведение и генерация звуковых волн благодаря аппаратному 10-битному ЦАП.
• Сложные вычислительные системы: Математическая обработка алгоритмов (например, фильтры Калмана для акселерометров, нейросети) в реальном времени.
• IoT и дисплеи высокого разрешения: Идеальная база для проектов, требующих большого объема оперативной памяти для отрисовки графики на TFT/OLED-экранах или работы с тяжелыми веб-серверами.
• Точные измерительные приборы: Считывание данных с аналоговых датчиков с высокой детализацией благодаря 12-битному АЦП (4096 уровней сигнала против стандартных 1024).

---

Преимущества

1. Высокая производительность

32-битное ядро ARM Cortex M0+ и частота 48 МГц обеспечивают кардинальное ускорение работы кода по сравнению с 8-битными AVR контроллерами.

2. Огромный объем памяти

256 КБ Flash и 32 КБ RAM избавляют от проблем нехватки памяти при использовании ресурсоемких библиотек.

3. Удобный форм-фактор

Возможность применять базу стандартных корпусов и расширений (Shields) платформы Arduino UNO, не жертвуя вычислительной мощностью.

4. Аппаратная отладка

Наличие пинов интерфейса SWD позволяет использовать профессиональные программаторы-отладчики для пошаговой проверки кода.
