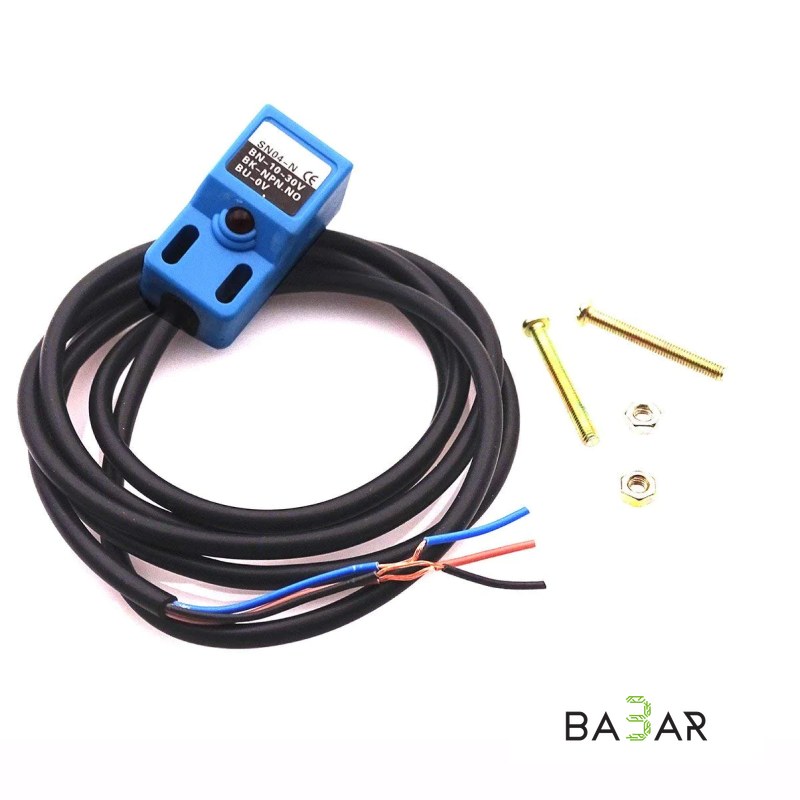

Индуктивный датчик приближения SN04-N (NPN NO, 10–30V DC)

Бесконтактный индуктивный концевой выключатель (датчик приближения) SN04-N с NPN-выходом и нормально разомкнутым контактом (NO). Датчик предназначен для обнаружения металлических объектов (сталь, железо, алюминий, медь) без физического контакта на расстоянии до 4 мм. Корпус выполнен из прочного прямоугольного ABS-пластика с монтажными отверстиями и ярким светодиодным индикатором срабатывания, что делает его популярным стандартом для станков с ЧПУ (CNC), 3D-принтеров и систем промышленной автоматизации.

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель датчика | SN04-N |

| Тип датчика | Индуктивный бесконтактный |

| Форма корпуса | Прямоугольная |

| Расчетное расстояние срабатывания | 4 мм ± 10% |

| Тип выхода | NPN, нормально разомкнутый (NO — Normally Open) |

| Рабочее напряжение | DC 10V – 30V |

| Максимальный ток нагрузки | 300 mA |

| Падение напряжения на выходе | < 1.5 V |

| Объект обнаружения | Металл (для неферромагнитных металлов дистанция снижается) |

| Частота отклика | 500 Гц |

| Индикация срабатывания | Встроенный красный светодиод (LED) |

| Защита | От переполюсовки питания, поглощение импульсных помех |

| Степень защиты корпуса | IP67 |

| Схема подключения | 3-проводное (Коричневый: +VCC, Синий: GND, Черный: Signal/OUT) |

| Габариты | 18 × 18 × 36 мм |

### Ключевые особенности

• Бесконтактный принцип работы: Отсутствие механического износа и трения гарантирует длительный срок службы и высокую точность повторения позиционирования.
• Индикация состояния (LED): Красный светодиод на верхней грани корпуса загорается в момент обнаружения металлического объекта в зоне чувствительности.
• Надежный стандарт NPN NO: При срабатывании датчик замыкает сигнальный провод (черный) на «минус» питания (GND), что идеально подходит для работы с входами плат управления контроллеров.
• Прочный влагозащищенный корпус IP67: Защищен от попадания пыли, влаги, СОЖ и масел, позволяя эксплуатировать датчик в тяжелых условиях металлообработки.

### Применение

• Датчик нулевой точки (Home / Endstop) в 3D-принтерах, фрезерных и лазерных станках с ЧПУ (CNC).
• Автоматизация конвейерных линий для подсчета металлической тары или деталей.
• Контроль положения механизмов, пневмоцилиндров, ворот и защитных экранов.
• Датчик позиционирования в промышленной автоматике на базе ПЛК (PLC) и Arduino.

---
