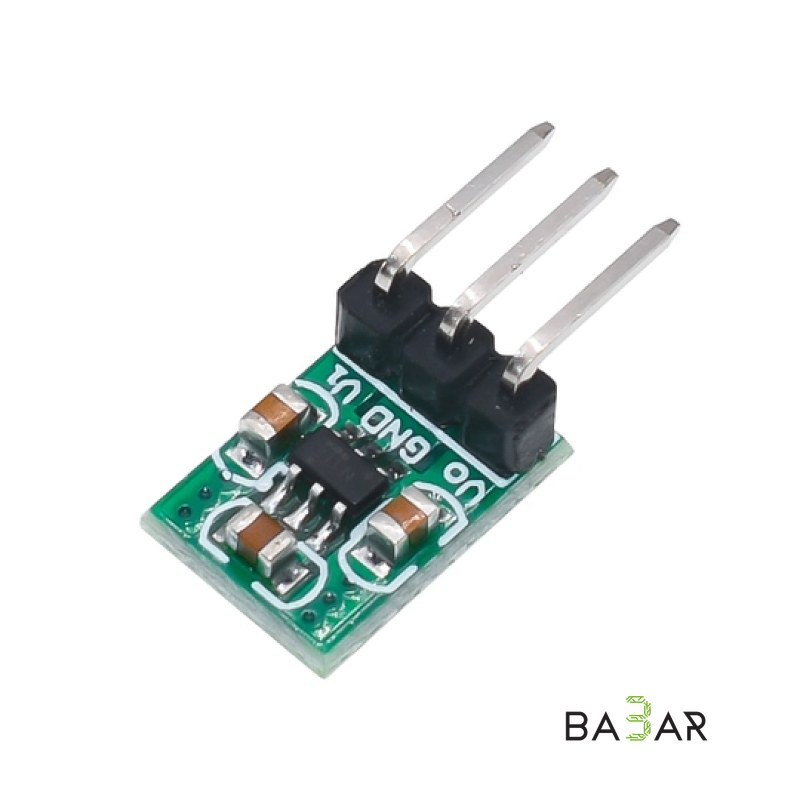

Миниатюрный повышающе-понижающий DC-DC преобразователь 1.8V–5V в 3.3V (Buck-Boost)

Ультракомпактный импульсный повышающе-понижающий (Buck-Boost) DC-DC модуль питания, разработанный для получения фиксированного напряжения 3.3 В от источников с меняющимся уровнем напряжения — от 1.8 В до 5 В. Модуль способен работать как в режиме повышающего (Step-Up), так и понижающего (Step-Down) преобразования. Это делает его идеальным решением для питания 3.3V миккроконтроллеров и беспроводных датчиков от одной или двух щелочных батареек (AA/AAA), литиевых аккумуляторов (Li-Po / Li-Ion) или шины 5V USB.

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Тип преобразователя | Импульсный автоматический Buck-Boost (Step-Up / Step-Down) |

| Входное напряжение (Vi) | DC 1.8V – 5.0V |

| Выходное напряжение (Vo) | DC 3.3V (фиксированное, точность ±3%) |

| Выходной ток | 100 mA – 400 mA (зависит от входного напряжения) |

| Максимальный рабочий ток | 100 mA (при Vin = 1.8V), ~300–400 mA (при Vin ≥ 3.0V) |

| КПД | до 70% – 90% |

| Рабочая частота переключения | 1.2 МГц |

| Потребление без нагрузки | < 1 mA |

| Соединительный разъем | 3-контактный PLS-разъем (Vi, GND, Vo), шаг 2.54 мм |

| Защита | Ограничение по току, тепловая защита |

| Габариты | ~ 11 × 7.6 × 4.5 мм |

### Ключевые особенности

• Автоматический режим Buck-Boost: Выдает стабильные 3.3V как при питании от разряженной батарейки (1.8V–2.5V), так и от источника 5V USB.
• Ультракомпактный размер: Размеры платы составляют всего около 11 × 7.6 мм, а шаг контактов 2.54 мм идеально совпадает со стандартными макетными платами и разъемами TO-92/SOT.
• Высокочастотное преобразование (1.2 МГц): Использование высокой частоты позволило разместить все фильтрующие компоненты и микро-индуктивность прямо на миниатюрной планарной плате.
• Идеально для батарейного питания: Позволяет «выжимать» максимум емкости из дисковых батареек (CR2032) или элементов AA/AAA по мере их полного разряда.

### Применение

• Автономные беспроводные датчики «Умного дома» (Zigbee, BLE, LoRa, nRF24L01).
• Питание 3.3V микроконтроллеров (STM32, ESP8266, MSP430, Arduino Pro Mini 3.3V) от батареек или аккумуляторов.
• Портативная медицинская техника, фитнес-трекеры и миниатюрные носимые устройства.
• Замена громоздких линейных LDO-стабилизаторов в чувствительных к энергопотреблению DIY-проектах.

---
