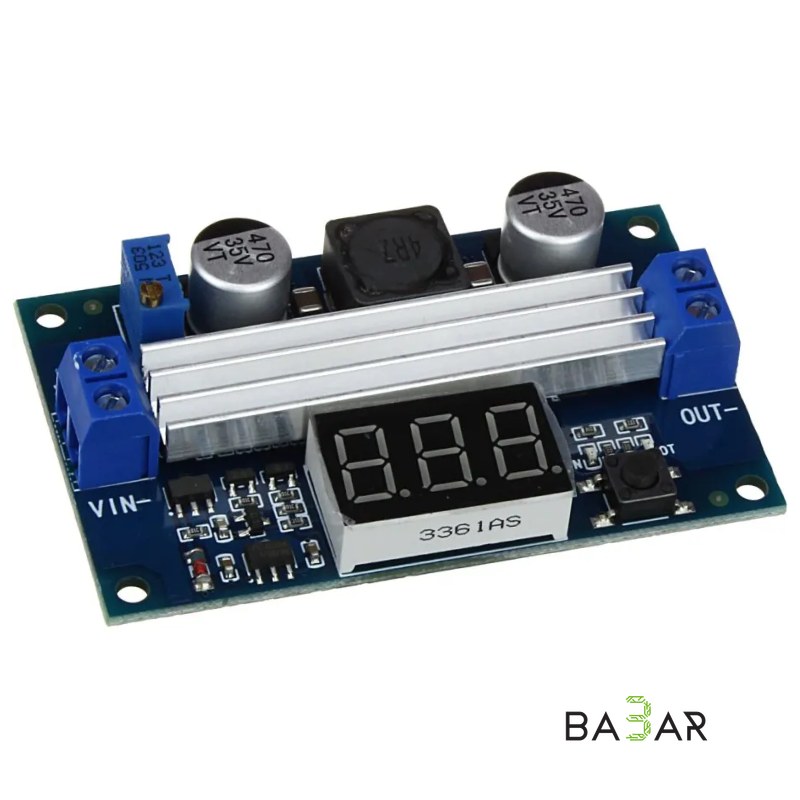

Повышающий DC-DC преобразователь LTC1871 с вольтметром 100W (3.5V–30V в 3.5V–35V)

Мощный импульсный повышающий DC-DC модуль питания (Step-Up) на базе контроллера LTC1871 с силовым N-канальным MOSFET-транзистором и интегрированным цифровым трехразрядным светодиодным индикатором. Модуль предназначен для эффективного повышения постоянного напряжения с 3.5–30 В до 3.5–35 В с выходной мощностью до 100 Вт (с радиатором). Наличие встроенного цифрового вольтметра и тактовой кнопки переключения режима индикации (вход/выход) позволяет контролировать параметры системы в реальном времени без внешнего мультиметра.

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Микросхема контроллера | LTC1871 |

| Тип преобразователя | Повышающий (Step-Up / Boost), импульсный |

| Входное напряжение (VIN) | DC 3.5V – 30V |

| Выходное напряжение (VOUT) | DC 3.5V – 35V (плавно регулируемое, VOUT > VIN) |

| Максимальный входной ток | 6A (рекомендуемый), до 10A (пиковый) |

| Выходная мощность | 67 Вт (естественное охлаждение), до 100 Вт (с принудительным охлаждением) |

| КПД | до 96% |

| Частота переключения | 175 кГц |

| Погрешность вольтметра | ±0.1 В |

| Органы управления | Многооборотный подстроечный резистор (50 кОм), кнопка выбор режима вольтметра |

| Способ подключения | Нажимные/винтовые клеммники (IN+ / IN-, OUT+ / OUT-) |

| Защита | Ограничение тока, защита от перегрева (Thermal Shutdown) |

| Защита от переполюсовки | Отсутствует (требуется соблюдать полярность) |

| Габариты | 67 × 42 × 18 мм |

### Ключевые особенности

• Встроенный вольтметр с калибровкой: Дисплей показывает текущее входное или выходное напряжение (переключается кнопкой справа), а индикаторные светодиоды информируют, какой именно параметр отображается.
• Мощный внешний MOSFET и алюминиевый радиатор: Вынесение силового ключа на отдельный массивный радиатор обеспечивает высокое рабочее значение мощности (до 100 Вт) при высоком КПД (до 96%).
• Удобный подстроечник: Высокоточный многооборотный потенциометр позволяет с высокой точностью настроить требуемый уровень выходного напряжения.
• Винтовые терминалы: Удобные силовые клеммы обеспечивают простой и надежный монтаж проводов без обязательной пайки.

### Применение

• Автомобильные адаптеры и лабораторные БП для питания ноутбуков (19V/20V) от бортовой сети 12V.
• Повышение напряжения от литиевых аккумуляторных сборок (Li-Ion / LiFePO4 1S–4S) для питания светодиодных матриц и роутеров.
• Питание мощных аудиоусилителей, электродвигателей и насосов в автономных системах.
• DIY лабораторные блоки питания и зарядные станции.

---
