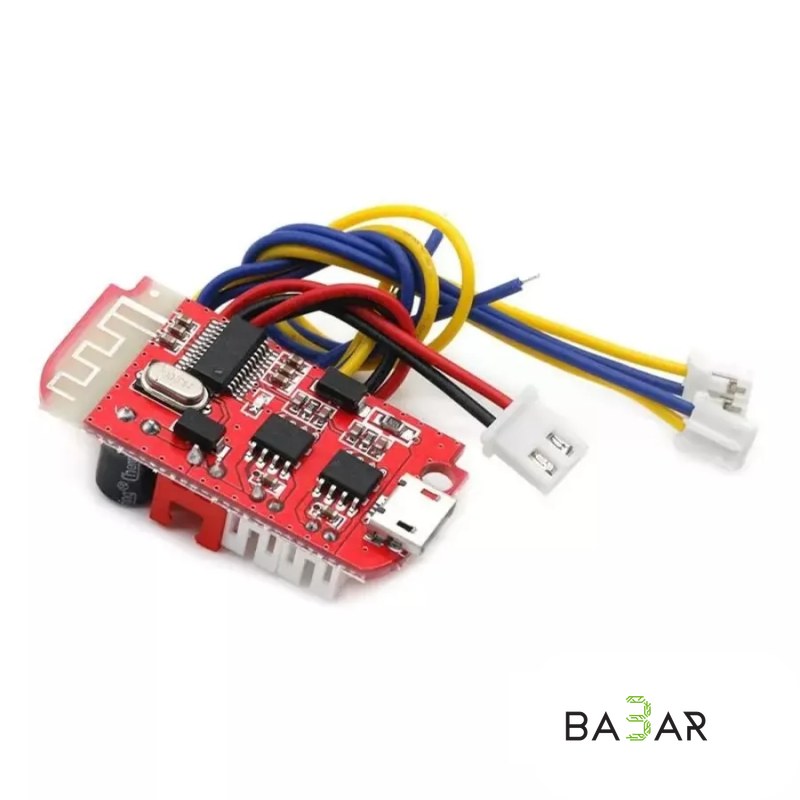

# JZ-B5W2 (CT14) — Bluetooth стерео аудио модуль с встроенным усилителем 2×5 Вт

Компактный беспроводной аудио модуль JZ-B5W2 (версия CT14) со встроенным двуканальным стереоусилителем мощности (до 5 Вт на канал) и модулем Bluetooth 4.2. Плата позволяет напрямую подключать динамики сопротивлением 2–8 Ом и питается через разъем Micro-USB или от литий-ионного аккумулятора (3.7–5 В), что делает её идеальной основой для сборки портативных Bluetooth-колонок и DIY-аудиосистем.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель / Чипсет | JZ-B5W2 (CT14) |

| Версия Bluetooth | 4.2 (дальность приема до 15 м) |

| Выходная мощность | Стерео, 2 × 5 Вт |

| Сопротивление динамиков | 2 – 8 Ом (рекомендуется 4 Ом) |

| Питание | 3.7 – 5.0 В DC (Micro-USB или коннектор BAT) |

| Интерфейсы подключения | Разъем Micro-USB (питание), XH2.54-2P (АКБ), PH2.0 (динамики L/R) |

| Звуковое сопровождение | Короткий тоновый сигнал при подключении (без голосовых подсказок) |

| Габариты платы | 40 × 20 × 12 мм |

---

### Область применения

• Портативные Bluetooth-колонки: Быстрая сборка автономных акустических систем с прямым подключением двух динамиков.
• Модернизация аудиотехники: Оснащение беспроводным интерфейсом старых магнитол, музыкальных центров или активных колонок.
• DIY-аудиопроекты и игрушки: Создание встроенных звуковых модулей, беспроводных наушников и компактных проигрывателей.

---

### Преимущества

1. Встроенный усилитель 2×5 Вт

Не требует внешних плат усиления — динамики подключаются напрямую к разъемам PH2.0 на плате.

2. Комфортное звуковое оповещение

В отличие от дешевых аналогов, модуль воспроизводит короткий ненавязчивый тоновый сигнал при сопряжении вместо громких голосовых подсказок.

3. Удобное питание

Поддержка стандартного разъема Micro-USB позволяет запитывать модуль от любого зарядного устройства для смартфона или Power Bank.

4. Ультракомпактные размеры

Плата размером всего 40 × 20 мм легко помещается в самые малогабаритные корпуса.

---

> Важно при использовании аккумулятора (BAT):

> Схема заряда через разъем Micro-USB для подключенного аккумулятора является базовой и не содержит встроенной защиты от перезаряда и глубокого разряда. При использовании автономного Li-Ion аккумулятора настоятельно рекомендуется подключать его через внешнюю плату защиты и заряда (например, TP4056 с защитой).
