TP5000 — Модуль заряда литий-ионных (Li-Ion) и литий-железо-фосфатных (LiFePO4) аккумуляторов (до 2 А)

# TP5000 — Модуль заряда литий-ионных (Li-Ion) и литий-железо-фосфатных (LiFePO4) аккумуляторов (до 2 А)

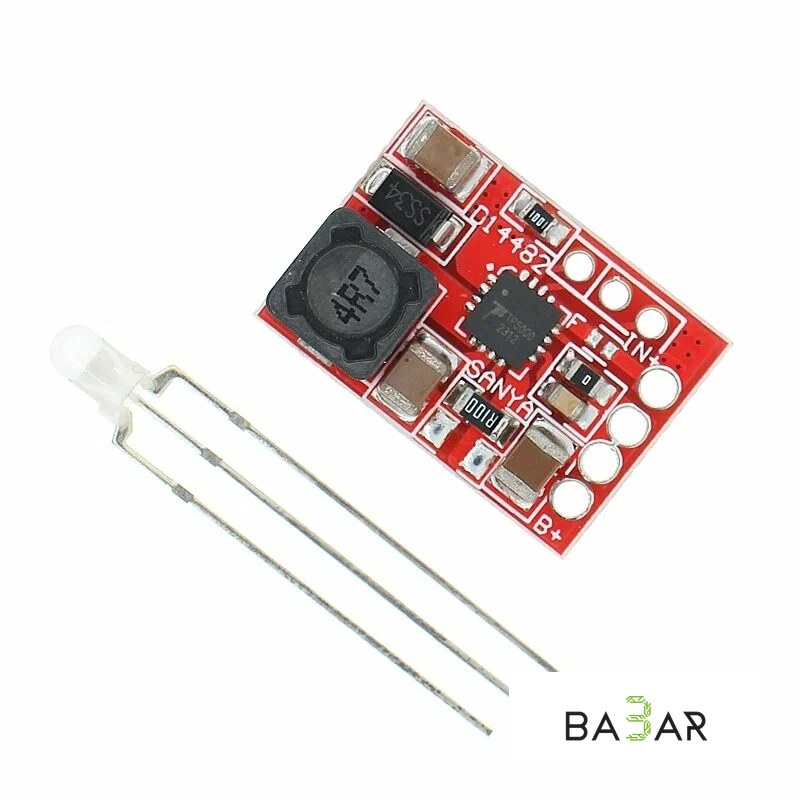

Импульсный модуль зарядного устройства на базе контроллера TP5000 представляет собой универсальную и высокоэффективную плату для зарядки большинства типов литиевых батарей. Ключевая особенность модуля — поддержка не только стандартных Li-Ion / Li-Po (4.2 В) аккумуляторов, но и литий-железо-фосфатных LiFePO4 (3.6 В) элементов, что делает его гибким решением для современных систем автономного питания.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Контроллер заряда | TP5000 (импульсный Step-Down) |

| Поддерживаемые аккумуляторы | Li-Ion / Li-Po (4.2 В) и LiFePO4 (3.6 В) |

| Входное напряжение | 4.5 – 9 В DC (рекомендуемое 5–6 В) |

| Максимальный ток заряда | До 2 А (регулируемый) |

| Напряжение отключения (Li-Ion) | 4.2 В (по умолчанию) |

| Напряжение отключения (LiFePO4) | 3.6 В (переключается перемычкой «F») |

| КПД | До 90% (импульсное преобразование) |

| Индикация процесса | Двухцветная LED-индикация (красный — зарядка, зеленый/синий — готов) |

---

### Настройка режимов работы

• Выбор типа аккумулятора (Li-Ion / LiFePO4):
• Li-Ion / Li-Po (4.2 В): По умолчанию контактная площадка «F» разомкнута.
• LiFePO4 (3.6 В): Для заряда литий-железо-фосфатных аккумуляторов необходимо замкнуть (запаять) перемычку «F» на плате.
• Регулировка тока заряда:

Ток заряда задается токоизмерительными резисторами на плате. По умолчанию установлен ток 1 А или 2 А (в зависимости от ревизии), который можно уменьшить запайкой резисторов с большим сопротивлением для работы с аккумуляторами небольшой емкости.

---

### Область применения

• Зарядка LiFePO4 элементов: Безопасная зарядка литий-железо-фосфатных аккумуляторов, отличающихся повышенным ресурсом и термической стабильностью.
• Портативные DIY-устройства: Встраивание в блоки питания, фонари, повербанки и беспроводные приборы.
• Питание Arduino и робототехники: Надежный модуль зарядки для автономных контроллеров, робототехнических платформ и узлов IoT.

---

### Преимущества

1. Поддержка LiFePO4

В отличие от большинства стандартных зарядных плат (TP4056, TP5100), данный модуль позволяет заряжать LiFePO4 батареи с точным пороговым напряжением 3.6 В.

2. Высокий ток заряда (до 2 А)

Импульсный режим работы обеспечивает быструю зарядку емких аккумуляторов без критического нагрева платы.

3. Широкий диапазон входного напряжения

Стабильно работает от источников питания 5–9 В, минимизируя потери на тепловыделение.

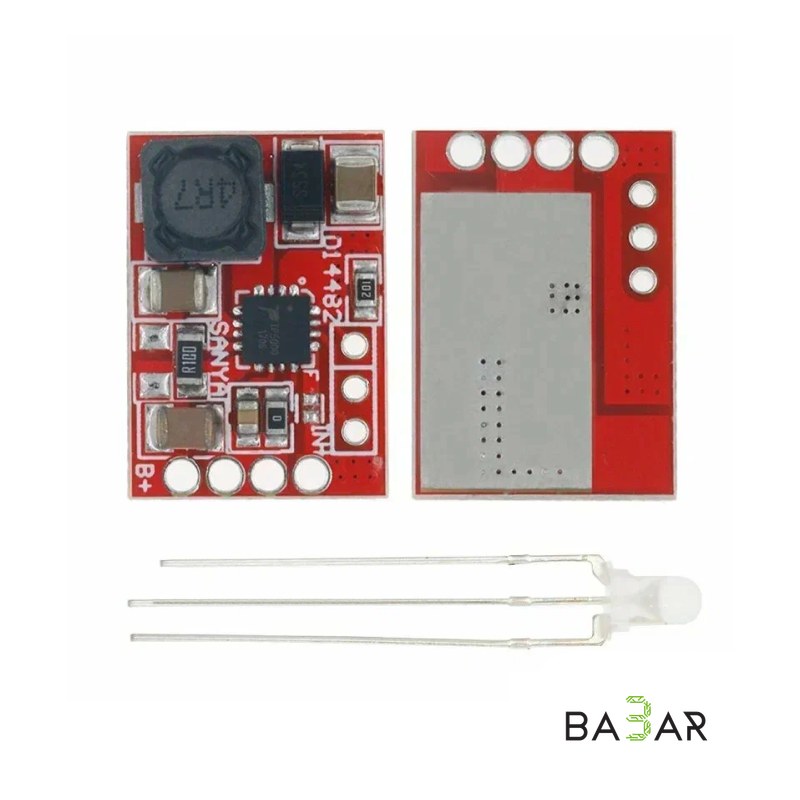

4. Место под внешний светодиод

На печатной плате предусмотрены контакты для выноса двухцветного светодиода на корпус вашего устройства.
