Линейный аналоговый датчик Холла высокой точности SS495A (корпус TO-92)

# Линейный аналоговый датчик Холла высокой точности SS495A (корпус TO-92)

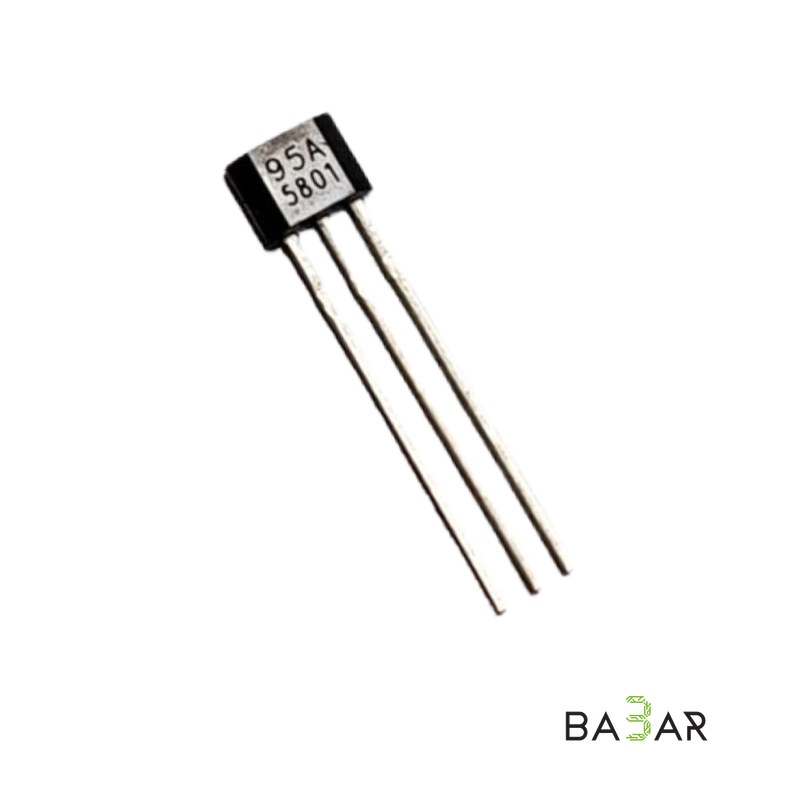

Датчик SS495A от компании Honeywell — это профессиональный высокоточный аналоговый (линейный) датчик Холла в корпусе TO-92. Модуль выдает непрерывный аналоговый сигнал, строго пропорциональный напряженности и полярности внешнего магнитного поля.

Модификация A (SS495A) представляет собой прецизионную версию базового датчика SS495 с улучшенной линейностью, минимальной температурной погрешностью и повышенной чувствительностью, что делает его идеальным решением для измерительных приборов, медицинского оборудования, промышленных токовых сенсоров и систем автоматики.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Производитель / Чип | Honeywell SS495A |

| Тип датчика | Прецизионный аналоговый линейный (Linear Hall Sensor) |

| Напряжение питания ($V_{CC}$) | 4.5 – 10.5 В DC (типовое 5.0 В) |

| Выходное напряжение в покое (Null Voltage) | $V_{CC} / 2$ (ровно 2.50 В при питании 5.0 В и $B = 0$) |

| Диапазон измерений магнитного поля | ±670 Гаусс (±0.067 Тл) |

| Чувствительность (Sensitivity) | 3.125 мВ/Гаусс (при $V_{CC} = 5.0\text{V}$) |

| Линейность отклика (Linearity) | -1.0% … +1.0% от полной шкалы |

| Выходной ток ($I_{OUT}$) | До 1.5 мА (направление тока: исток/сток) |

| Ток потребления | 7.0 – 8.7 мА |

| Время отклика / Полосы частот | 3 мкс / до 50 кГц |

| Тип корпуса / Монтаж | TO-92 / THT (выводной) |

| Рабочая температура | -40 °C … +150 °C (автомобильный/промышленный класс) |

---

### Принцип работы аналогового датчика SS495A

1. Отсутствие магнитного поля ($B = 0$)

На выходе датчика присутствует напряжение, равное ровно половине питания ($V_{CC} / 2$). При $V_{CC} = 5.0\text{V}$ выход составляет 2.50 В.

2. Южный полюс ($S$)

При приближении Южного полюса магнита к лицевой (скошенной) стороне корпуса выходное напряжение линейно возрастает от 2.50 В до ~4.50 В.

3. Северный полюс ($N$)

При приближении Северного полюса магнита выходное напряжение линейно снижается от 2.50 В до ~0.50 В.

---

### Назначение контактов (Pinout SS495A)

При виде на скошенную (лицевую) сторону корпуса с маркировкой (выводы смотрят вниз):

• Пин 1 (VCC): Питание датчика (+4.5 В – +10.5 В DC, обычно +5.0 В).
• Пин 2 (GND): Общий провод (земля).
• Пин 3 (OUT): Прецизионный аналоговый выходной сигнал.

> Схемотехническое отличие: Аналоговый выход SS495A выполнен по push-pull/усиленной схеме и не требует внешнего подтягивающего резистора (Pull-Up). Выход подключается напрямую к АЦП микроконтроллера (Arduino, STM32, ESP32) или операционному усилителю.

---

### Схема подключения к Arduino (Аналоговый вход ADC)

• VCC (Пин 1) ➔ `5V`
• GND (Пин 2) ➔ `GND`
• OUT (Пин 3) ➔ Аналоговый вход `A0`

```cpp

const int hallPin = A0; // Аналоговый вход Arduino

void setup() {

Serial.begin(115200);

}

void loop() {

int rawADC = analogRead(hallPin); // 0..1023

float voltage = rawADC * (5.0 / 1023.0); // Напряжение в вольтах

// Расчет напряженности магнитного поля в Гауссах

// (Voltage - 2.5V) / 0.003125 V/Gauss

float fieldGauss = (voltage - 2.5) / 0.003125;

Serial.print("Vout: ");

Serial.print(voltage, 3);

Serial.print(" В | Поле: ");

Serial.print(fieldGauss, 1);

Serial.println(" Гаусс");

delay(200);

}

```

---

### Область применения

• Измерители тока (Токовые трансдукторы): Бесконтактный точный замер постоянного и переменного тока при установке датчика в зарез ферритового кольца/сердечника.
• Прецизионное определение расстояния и угла: Измерение линейных перемещений деталей с точностью до микронов.
• Медицинское и промышленное оборудование: Сенсоры давления и силы на базе смещения упругих мембран с магнитом.
• Бесконтактные регуляторы и джойстики повышенной точности: Системы управления в авиа- и автосимуляторах, промышленных манипуляторах.

---

### В чем разница между SS495A, SS49E и SS495

• SS495A vs SS49E: SS49E — это недорогой бытовой аналоговый датчик (чувствительность ~1.4 мВ/Гаусс, плавающий ноль), используемый в ручках газа электросамокатов. SS495A — измерительный датчик высокой точности: у него в 2.2 раза выше чувствительность (3.125 мВ/Гаусс), жесткий допуск начального нуля ($2.50\text{V} \pm 0.075\text{V}$) и стабильность при нагреве до +150 °C.
• SS495A vs SS495: Индекс A обозначает жесткий отбор по точности и узкий разброс характеристик (Tight Sensitivity Tolerance) по сравнению со стандартной версией SS495.
