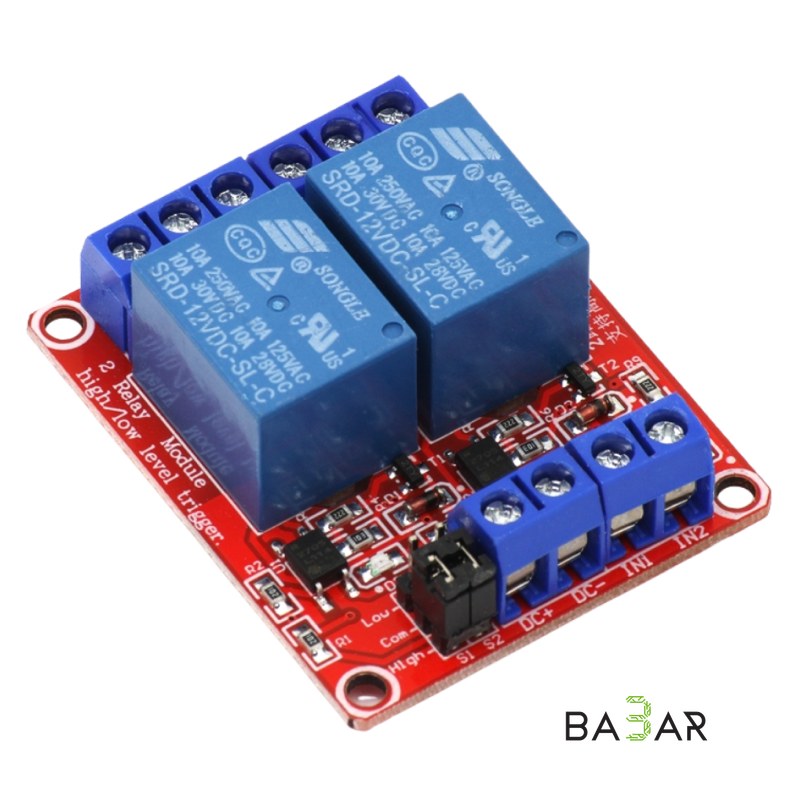

2-канальный релейный модуль 12V 10A с опторазвязкой

Компактный двухканальный модуль силовой коммутации с рабочим напряжением обмотки 12 В постоянного тока. Модуль оснащен оптоэлектронной гальванической развязкой (оптронами) для каждого канала и джамперами переключения уровня срабатывания (High / Low Level Trigger). Это позволяет независимо настраивать срабатывание каждого реле от логической единицы (VCC) или логического нуля (GND). Модуль предназначен для управления двумя независимыми силовыми нагрузками переменного (до 250 В) и постоянного (до 30 В) тока от микроконтроллеров, автомобильных систем и плат автоматики.

## Технические характеристики

| Параметр | Значение |

| --- | --- |

| Количество каналов | 2 независимых канала |

| Напряжение питания обмоток (DC+) | DC 12V |

| Ток потребления одного реле | ~ 30–40 mA (при срабатывании) |

| Ток управления управляющего входа (IN) | 5 mA |

| Напряжение силовых контактов (AC) | 250V AC / 10A |

| Напряжение силовых контактов (DC) | 30V DC / 10A |

| Гальваническая развязка | Есть (оптроны PC817 на каждый канал) |

| Переключение триггера (S1, S2) | Высокий уровень (High) / Низкий уровень (Low) через джамперы |

| Тип контактов на каждый канал | Перекидной контакт (NO — нормально разомкнутый, COM — общий, NC — нормально замкнутый) |

| Индикация | Светодиод питания (PWR), светодиоды состояния каждого канала |

| Подключение сигналов и питания | Винтовые клеммники (DC+, DC-, IN1, IN2) |

| Габариты | ~ 50 × 41 × 18 мм |

### Ключевые особенности

• Переключаемый триггер High/Low Level: Перемычки S1 и S2 позволяют индивидуально выбрать управляющий сигнал для каждого канала (срабатывание по High или Low), что делает модуль универсальным для любых схем управления.
• Оптическая гальваническая развязка: Встроенные оптроны надежно изолируют управляющие линии от силовой части, предотвращая прохождение импульсных помех и скачков напряжения.
• Совместимость с 12V системами: Отлично подходит для прямого использования в автоэлектронике, бортовых сетях и блоках питания на 12 В.
• Удобные винтовые клеммы: Позволяют легко и надежно зафиксировать как управляющие, так и силовые кабели без необходимости пайки.

### Применение

• Автомобильные проекты и автоматика с питанием от бортовой сети 12 В.
• Системы «Умный дом» и автоматизация зданий (управление освещением, приводами штор, насосами).
• Управление двухфазными нагрузками, контакторами, клапанами и нагревателями.
• DIY-проекты и интеграция с микроконтроллерными платами (Arduino, ESP32, STM32) через соответствующие схемы управления/сопряжения.

---
