# Модуль 8-канального светодиодного индикатора (8 красных LED, 5 мм)

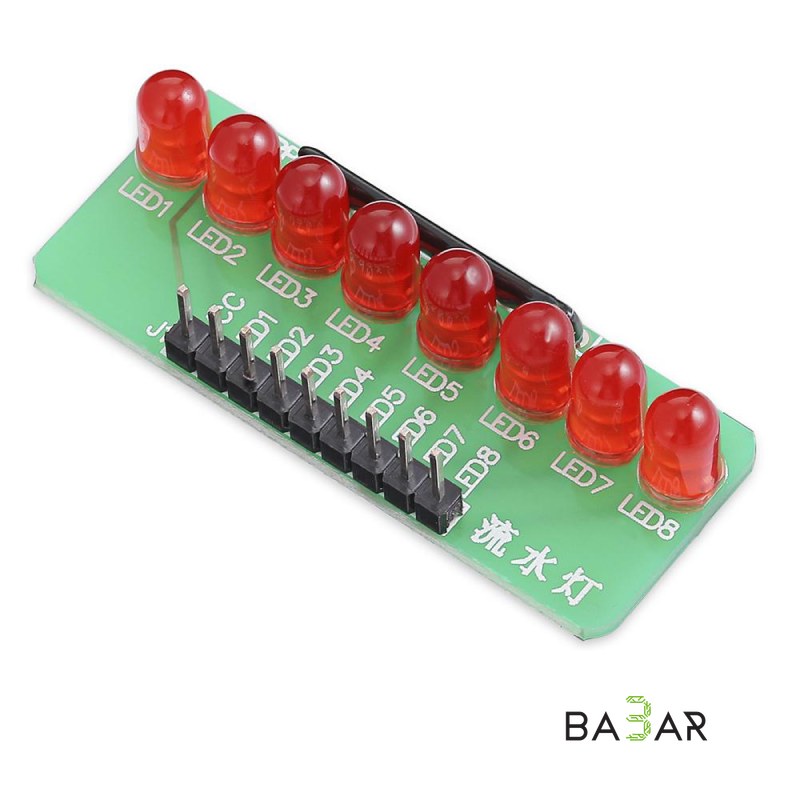

Компактный индикаторный модуль из 8 красных светодиодов диаметром 5 мм предназначен для визуализации состояний цифровых линий, отладки сигналов и индикации процессов в микроконтроллерных проектах (Arduino, ESP32, STM32, Raspberry Pi). Канал оснащен ограничительном резистором 470 Ом, что позволяет подключать модуль напрямую к цифровым портам ввода-вывода (GPIO) без необходимости сборки схемы на макетной плате.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Количество каналов | 8 независимых светодиодных индикаторов |

| Тип и цвет светодиодов | 5 мм, красные (Red LED) |

| Ограничительные резисторы | 470 Ом на каждый канал |

| Схема управления | Общий анод (Common Anode / VCC) или общий катод (зависит от схемы включения) |

| Рабочее напряжение (VCC) | 3.3 – 5.0 В DC |

| Рабочий ток одного канала | ~6–10 мА (при напряжении 5 В) |

| Интерфейсные контакты | VCC, LED1, LED2, LED3, LED4, LED5, LED6, LED7, LED8 |

| Габариты модуля | 47 × 19 × 1.6 мм |

---

### Назначение контактов (Pinout)

• VCC: Контакт общего питания (+3.3 В / +5 В DC).
• LED1 – LED8: Управляющие контакты отдельных светодиодов.

*(При подаче логического НУЛЯ (`LOW`) на соответствующий контакт `LEDx` светодиод загорается при схеме с общим анодом).*

---

### Область применения

• Отладка и визуализация GPIO: Удобный визуальный мониторинг состояния цифровых выводов микроконтроллеров при написании кода.
• Шкала уровня и индикация: Создание линейных шкальных индикаторов (Volume / Level meter), отображение уровня заряда, температуры или сигнала.
• Обучение и STEM-проекты: Сборка демонстрационных схем «бегущие огни», светофорных систем и двоичных счетчиков на базе Arduino.
• Панели состояния: Вывод ошибок и режимов работы в DIY-приборах, ЧПУ-станках и 3D-принтерах.

---

### Преимущества

1. Готовая обвязка (резисторы 470 Ом)

Защищает выводы микроконтроллера от перегрузки по току и исключает необходимость устанавливать дополнительные резисторы.

2. Прямое подключение к GPIO

Совместим с логическими уровнями 3.3 В и 5 В (Arduino, ESP32, STM32).

3. Компактный линейный формат (47×19 мм)

Занимает минимум места и легко встраивается на лицевую панель корпуса устройства.

4. Удобный шаг пинов

Позволяет легко подключать модуль с помощью стандартных шлейфов DuPont (мама-папа / мама-мама).
