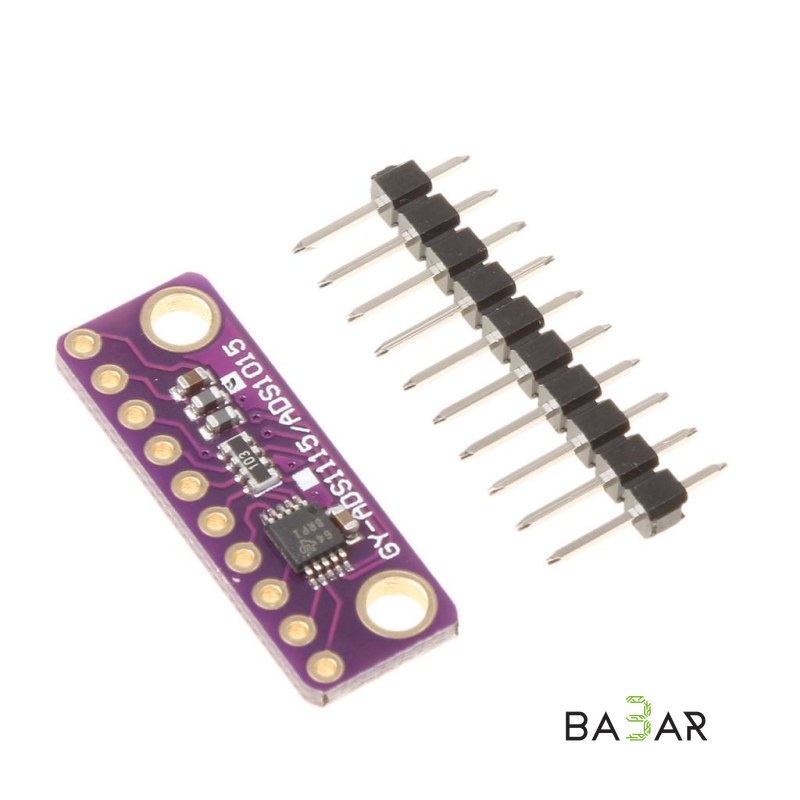

Модуль АЦП ADS1015 для Arduino (12-бит, 4 канала, I2C, PGA)

# Модуль АЦП ADS1015 для Arduino (12-бит, 4 канала, I2C, PGA)

Прецизионный 12-битный аналого-цифровой преобразователь (АЦП) на базе микросхемы ADS1015 предназначен для расширения возможностей микроконтроллеров (Arduino, ESP32, STM32, Raspberry Pi) по считыванию аналоговых сигналов. Модуль решает проблему отсутствия АЦП (как в Raspberry Pi) или их недостаточной точности/количества. Подключение осуществляется по стандартной шине I2C с возможностью выбора одного из 4 адресов. Модуль содержит встроенный усилитель с программируемым коэффициентом усиления (PGA) до x16 и может работать как с 4 однополярными (Single-Ended), так и с 2 дифференциальными (Differential) входами.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Основной чип | Texas Instruments ADS1015 |

| Разрядность (Разрешение) | 12 бит (4096 отсчетов / уровней) |

| Количество аналоговых каналов | 4 однополярных (A0–A3) или 2 дифференциальных |

| Интерфейс связи | I2C (программируемые адреса: 0x48, 0x49, 0x4A, 0x4B) |

| Напряжение питания (VCC) | 2.0 – 5.5 В DC |

| Ток потребления (непрерывный режим) | ~150 мкА |

| Ток потребления (режим Single-Shot) | Сверхнизкий (автоматическое отключение между замерами) |

| Скорость дискретизации (SPS) | Программируемая: от 128 до 3300 выборок/сек |

| Программируемый усилитель (PGA) | До x16 (для измерения слабых милливольтовых сигналов) |

| Опорное напряжение | Встроенное внутреннее (Internal Low-Drift Reference) |

| Габариты модуля | 28 × 18 мм |

---

### Назначение контактов (Pinout)

• VDD / VCC: Питание модуля (+2.0 В – +5.5 В DC).
• GND: Общий провод (земля).
• SCL: Тактовая линия шины I2C.
• SDA: Линия данных шины I2C.
• ADDR: Выбор I2C-адреса устройства (подключается к GND, VDD, SDA или SCL).
• ALRT / READY: Выход цифрового компаратора или сигнала готовности данных.
• A0, A1, A2, A3: Аналоговые входные каналы.

---

### Область применения

• Считывание аналоговых датчиков: Измерение показаний с тензодатчиков, фоторезисторов, микрофонов, термопар, датчиков тока и напряжения.
• Расширение возможностей Raspberry Pi: Добавление полноценного аналогового ввода на платы, имеющие только цифровые GPIO.
• Дифференциальные измерения: Вычисление разности потенциалов между двумя точками (например, на мостовых измерительных схемах и шунтах).
• Портативные приборы с батарейным питанием: Низкое энергопотребление и режим сна позволяют экономить заряд аккумулятора.

---

### Преимущества

1. Встроенный усилитель (PGA x16)

Позволяет программно усиливать слабые милливольтовые сигналы без сборки внешних схем на операционных усилителях.

2. Гибкость каналов

Поддержка 4 независимых входов или 2 дифференциальных пар с вычитанием шумов.

3. Шина I2C с настраиваемым адресом

К одной шине I2C можно одновременно подключить до 4 таких модулей (суммарно 16 аналоговых каналов), просто соединив пин `ADDR` с разными линиями.

4. Широкое напряжение питания (2.0–5.5 В): Напрямую работает с логическими уровнями 3.3 В (ESP32 / Raspberry Pi) и 5 В (Arduino Uno / Mega).
