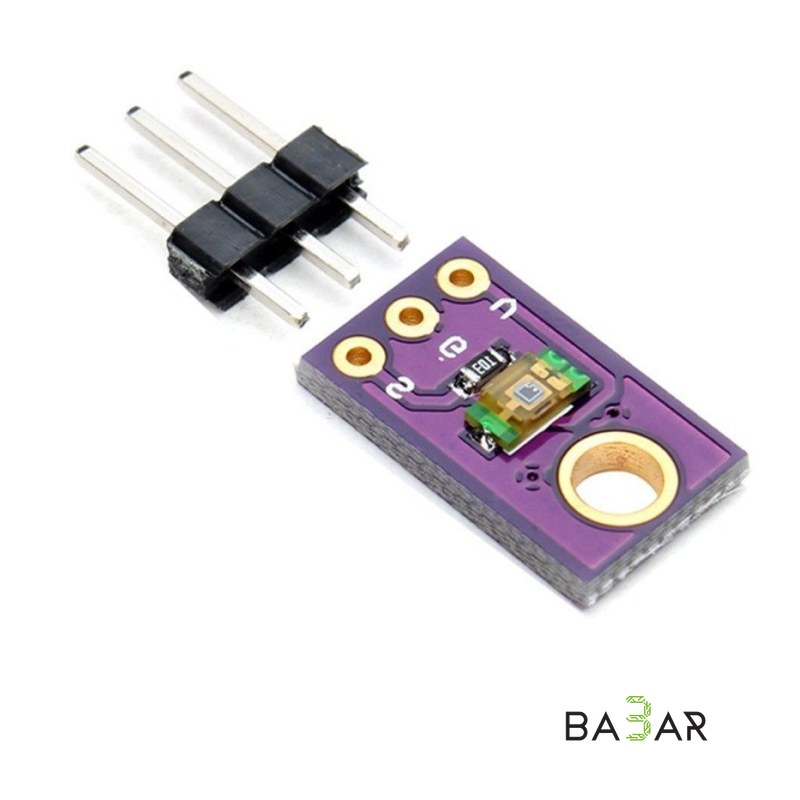

Модуль аналогового датчика освещенности TEMT6000

# Модуль аналогового датчика освещенности TEMT6000

Модуль TEMT6000 представляет собой высокочувствительный аналоговый датчик освещенности, построенный на базе кремниевого NPN-фототранзистора. В отличие от стандартных фоторезисторов (LDR), спектральный диапазон чувствительности TEMT6000 (360–570 нм) максимально приближен к характеристикам человеческого глаза. Датчик формирует аналоговый выходной сигнал, пропорциональный уровню освещенности, и отличается высоким быстродействием, что позволяет регистрировать быстрые изменения светового потока и высокочастотные пульсации.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Чувствительный элемент | Фототранзистор Vishay TEMT6000 |

| Спектральный диапазон | 360 … 570 нм (пик чувствительности на 570 нм) |

| Угол получувствительности | ±60° |

| Тип выходного сигнала | Аналоговый (напряжение, пропорциональное току коллектора) |

| Рабочее напряжение питания (VCC) | 3.3 – 5.0 В DC |

| Ток коллектора (при 100 лк) | ~10 мкА |

| Максимальный ток коллектора | 20 мА |

| Диапазон рабочих температур | -40 °C … +85 °C |

---

### Назначение контактов (Pinout) и подключение

• VCC: Питание модуля (3.3 В или 5 В).
• GND: Общий провод (земля).
• OUT / S: Аналоговый выходной сигнал (подключается к АЦП / аналоговому входу микроконтроллера, например, A0 Arduino).

---

### Пример скетча для Arduino

Код считывает аналоговое значение, пересчитывает его в напряжение, силу тока фототранзистора и переводит показания в процентное соотношение и люксы (Lux):

```cpp

int temt6000Pin = A0; // Аналоговый вывод подключения датчика

int light_value; // Сырое значение АЦП (0-1023)

float light; // Освещенность в процентах (%)

float volts; // Напряжение на аналоговом входе (В)

float amps; // Ток через нагрузочный резистор (А)

float microamps; // Ток (мкА)

float lux; // Освещенность (Люкс)

void setup() {

Serial.begin(9600);

pinMode(temt6000Pin, INPUT);

}

void loop() {

light_value = analogRead(temt6000Pin);

// Расчет освещенности в процентах (1023 -> ~100%)

light = light_value * 0.0976;

// Перевод значения АЦП в напряжение (при VCC = 5 В и 10-бит АЦП)

volts = light_value * 5.0 / 1024.0;

// Расчет тока через подтягивающий резистор 10 кОм на плате

amps = volts / 10000.0;

microamps = amps * 1000000.0;

// Приблизительный пересчет мкА в Люксы (1 мкА ≈ 2 Люкс)

lux = microamps * 2.0;

Serial.print("Интенсивность света (%): ");

Serial.print(light);

Serial.print(" | Освещенность (люкс): ");

Serial.println(lux);

delay(500);

}

```

---

### Область применения

• Автоматизация освещения: Управление подсветкой дисплеев, уличными светильниками и ночниками в системах «Умный дом».
• Детектирование пульсаций: Мониторинг и анализ частоты мерцания качественных и некачественных LED-ламп / мониторов.
• Сельское хозяйство и теплицы: Контроль уровня инсоляции растений в теплицах и гроубоксах.
• DIY-электроника и робототехника: Разработка метеостанций, роботов, ориентирующихся на свет, и портативных экспонометров на базе Arduino, ESP32, STM32 или Raspberry Pi.

---

### Преимущества

1. Спектральная коррекция

Фильтрует инфракрасную и ультрафиолетовую области, измеряя только видимый спектр света, воспринимаемый человеческим глазом.

2. Высокое быстродействие

В отличие от медлительных фоторезисторов, фототранзистор мгновенно реагирует на изменения светового потока.

3. Линейный отклик

Выходной ток пропорционален уровню освещенности в широком диапазоне, что упрощает математический пересчет в Lux.

4. Простота интеграции

Не требует сложных библиотек — достаточно одного аналогового входа (АЦП) на микроконтроллере.
