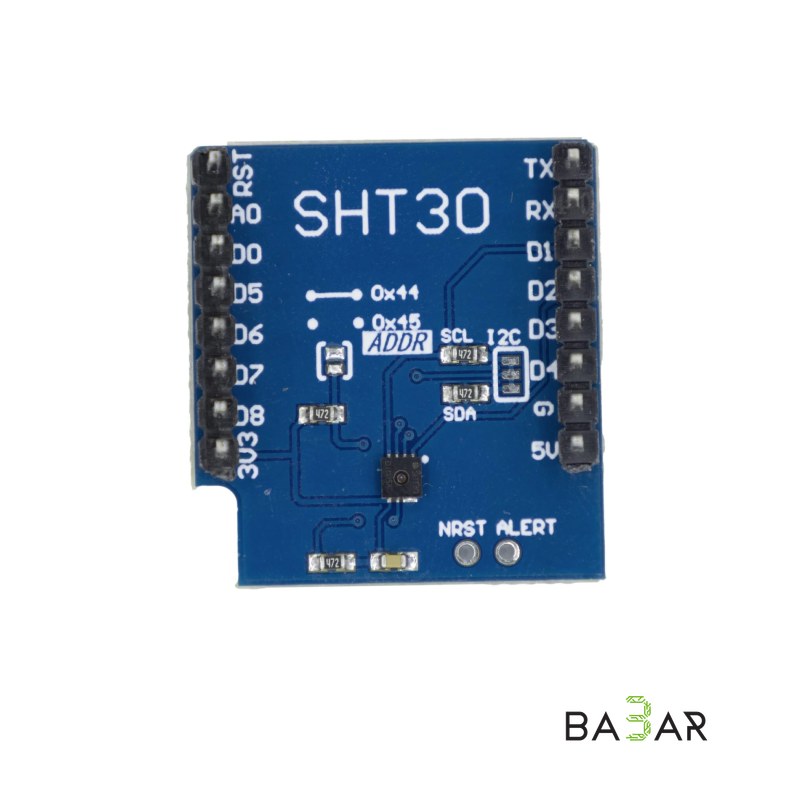

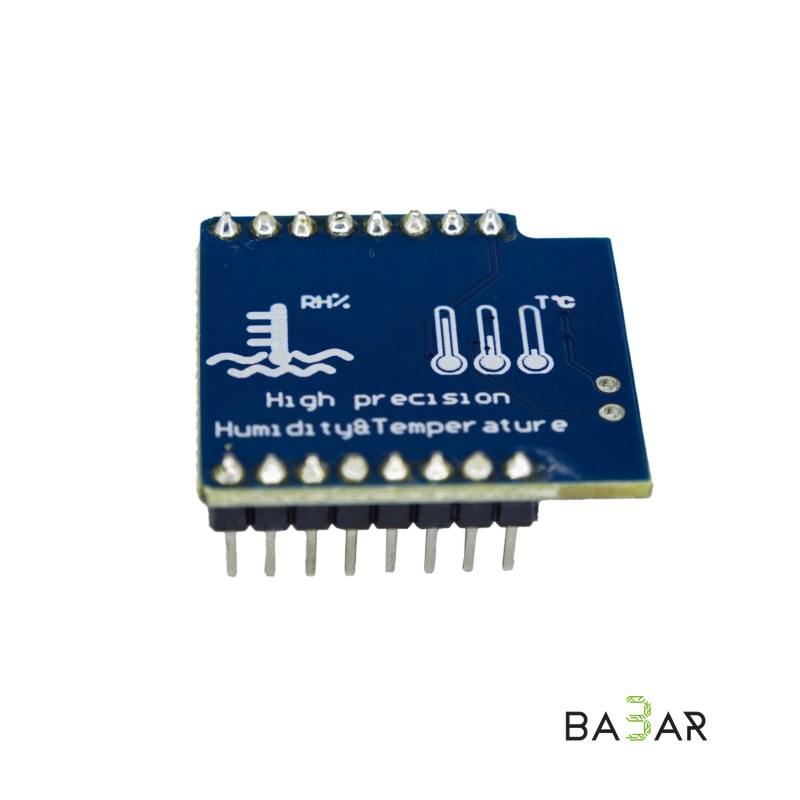

Модуль датчика температуры и влажности SHT3x / SHT30 D1 Mini

# Модуль датчика температуры и влажности SHT3x / SHT30 D1 Mini (I2C, 2.4 В – 5.5 В)

Цифровой модуль датчика температуры и влажности серии Sensirion SHT3x (SHT30 / SHT31 / SHT35) предназначен для высокоточного измерения параметров окружающей среды. Модуль работает по цифровому интерфейсу I2C, поддерживает широкий диапазон питающего напряжения от 2.4 В до 5.5 В и выпускается как в ультракомпактном исполнении, так и в формате плагина (Shield) для микроконтроллеров WeMos D1 Mini. Чипы серии SHT3x отличаются высоким разрешением, пыле- и влагозащищенным исполнением и отличной долговременной стабильностью измерений.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Серия датчиков | Sensirion SHT30 / SHT31 / SHT35 |

| Диапазон измерения влажности | 0% – 100% RH |

| Точность измерения влажности | SHT30: ±3% RH / SHT31: ±2% RH / SHT35: ±1.5% RH |

| Диапазон измерения температуры | -40 °C – +125 °C |

| Точность измерения температуры | SHT30 / SHT31: ±0.3 °C / SHT35: ±0.2 °C |

| Интерфейс подключения | I2C |

| Рабочее напряжение ($V_{CC}$) | 2.4 В – 5.5 В DC (широкий диапазон) |

| Габариты компактной платы | 12 × 12 мм |

| Габариты версии D1 Mini Shield | 28 × 26 мм |

---

### Назначение контактов (Pinout)

• VCC: Питание модуля (+2.4 В – +5.5 В DC).
• GND: Общий провод (земля).
• SCL: Линия тактирования шины I2C.
• SDA: Линия данных шины I2C.

---

### Область применения

• Метеостанции и климатические системы: Измерение точных параметров воздуха в помещениях и на улице.
• Умный дом и HVAC: Управление увлажнителями, кондиционерами, системами вентиляции и отопления.
• Инкубаторы и теплицы: Непрерывный прецизионный контроль microclimate-условий для растений и животных.
• Портативные IoT-регистраторы: Мониторинг условий хранения и транспортировки пищевых продуктов и медикаментов.

---

### Преимущества

1. Высокая точность и быстродействие

Цифровой чувствительный элемент Sensirion обеспечивает быстрый отклик и минимальную погрешность.

2. Широкий диапазон питания (2.4–5.5 В)

Совместим без дополнительных преобразователей как с 3.3V логикой (ESP8266, ESP32, STM32), так и с 5V платформами (Arduino).

3. Универсальность форматов

Доступен как в компактном виде (12×12 мм) для любых печатных плат, так и в виде готового шилда для моментального подключения к WeMos D1 Mini.

4. Надежный интерфейс I2C

Позволяет легко интегрировать модуль в существующую сеть датчиков по двум проводам.

---

### Комплектация

• 1× Модуль датчика температуры и влажности SHT30 / SHT3x
• 1× Набор штыревых соединителей (Pin Headers)
