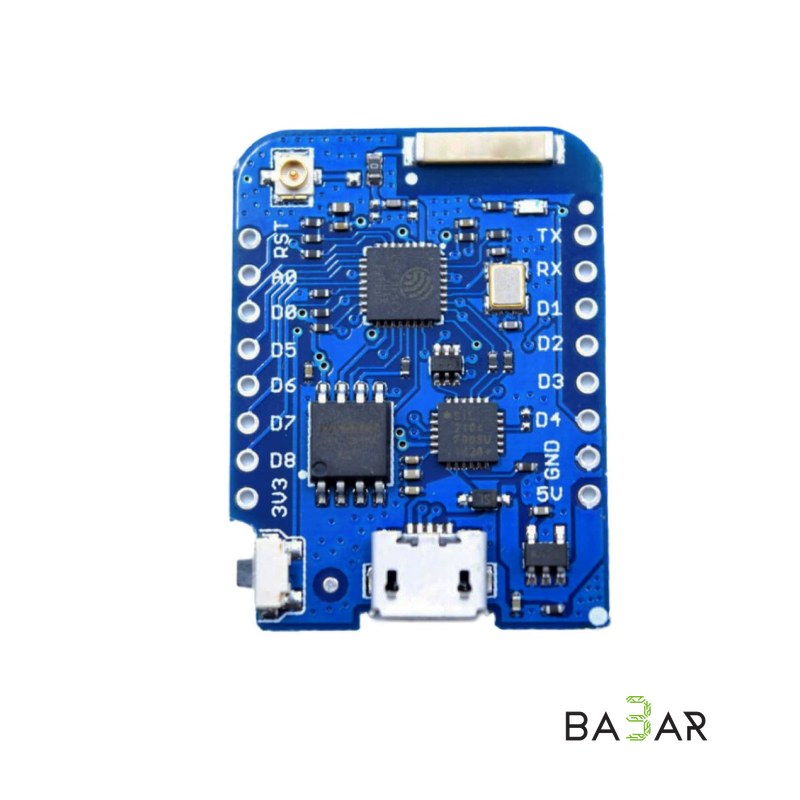

Отладочная плата WeMos D1 Mini Pro (ESP8266EX, 16 МБ Flash, Wi-Fi)

# Отладочная плата WeMos D1 Mini Pro (ESP8266EX, 16 МБ Flash, Wi-Fi)

WeMos D1 Mini Pro — это компактная и мощная плата разработки для проектов Интернета вещей (IoT) на базе микроконтроллера ESP8266EX. Главными отличиями версии Pro от базовой D1 Mini являются увеличенный объем флеш-памяти (16 МБ), встроенный контроллер заряда литиевых аккумуляторов (до 500 мА) с разъемом, а также возможность подключения внешней антенны через разъем IPEX (u.FL) в дополнение к керамической/PCB-антенне. Плата имеет 11 цифровых выходов с поддержкой ШИМ, I2C, SPI, 1-Wire и 1 аналоговый вход.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Микроконтроллер | ESP8266EX |

| Тактовая частота | 80 МГц / 160 МГц |

| Объем флеш-памяти (Flash) | 16 МБ (128 Мбит) |

| Беспроводной интерфейс | Wi-Fi 802.11 b/g/n (2.4 ГГц) |

| Тип антенны | Встроенная керамическая + разъем IPEX (u.FL) для внешней антенны |

| Рабочее напряжение логики | 3.3 В DC |

| Входное напряжение (USB / 5V) | 5.0 В DC |

| Цифровые входы/выходы (GPIO) | 11 (все поддерживают PWM, Interrupt, I2C, 1-Wire, кроме D0) |

| Аналоговый вход (ADC) | 1 канал (А0, макс. напряжение 3.2 В) |

| Контроллер заряда аккумулятора | Встроенный (для Li-Ion / LiPo 3.7 В, ток заряда до 500 мА) |

| Интерфейс программирования | Micro USB (USB-UART конвертер) |

| Совместимость с ПО | Arduino IDE, MicroPython, NodeMCU (Lua), ESPHome, Tasmota |

| Габариты платы | 48 × 25.4 мм |

| Вес | 4.5 г |

---

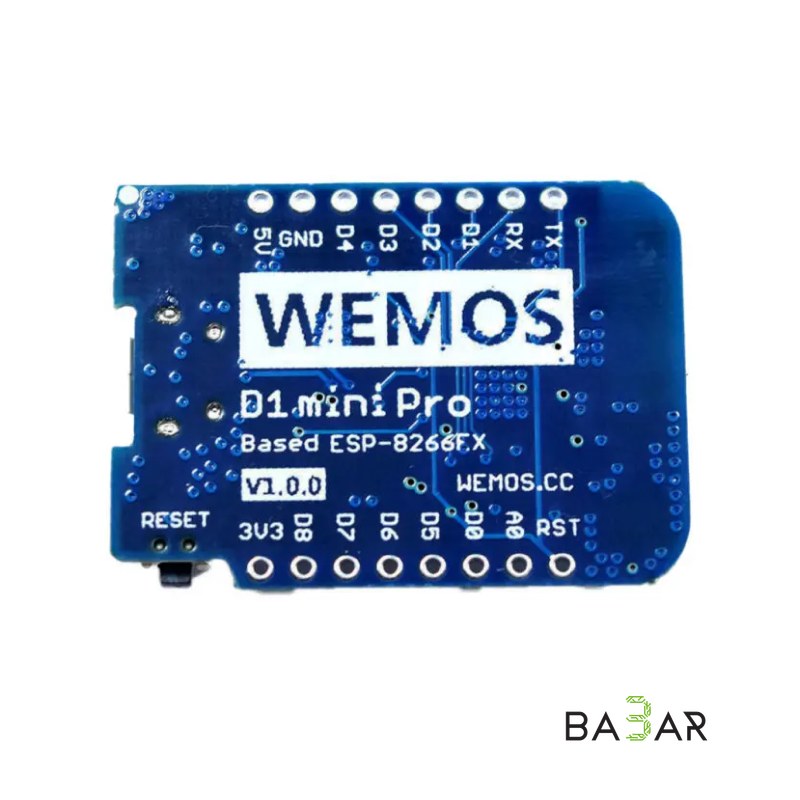

### Назначение контактов (Pinout)

• 3V3: Выход стабилизатора +3.3 В (питание периферии).
• 5V: Вход/выход питания +5.0 В от USB или внешнего источника.
• GND: Общий провод (земля).
• RST: Вывод сброса микроконтроллера (Reset).
• A0: Аналоговый вход (ADC, 0–3.2 В).
• D0 (GPIO16): Цифровой пин (используется для выхода из режима глубокого сна Deep Sleep).
• D1 (GPIO5) / D2 (GPIO4): Цифровые пины (по умолчанию шина I2C: SCL / SDA).
• D5 (GPIO14) / D6 (GPIO12) / D7 (GPIO13) / D8 (GPIO15): Цифровые пины (по умолчанию шина SPI: SCK / MISO / MOSI / CS).
• TX (GPIO1) / RX (GPIO3): Линии аппаратно-последовательного порта UART.

---

### Область применения

• Портативные IoT-устройства: Беспроводные автономные датчики с питанием от Li-Ion/LiPo аккумулятора.
• Системы «Умного дома»: Контроллеры для Home Assistant, MajorDoMo, Blynk, управления реле и светом.
• Удаленный мониторинг: Метеостанции и сенсорные узлы с необходимостью хранения большого объема данных или прошивки (благодаря 16 МБ Flash).
• Проекты с увеличенным радиусом связи: Использование внешней антенны через разъем IPEX для работы в условиях слабых Wi-Fi сигналов.

---

### Преимущества

1. Большой объем памяти (16 МБ)

Позволяет загружать сложные программы, веб-серверы и использовать обновление прошивки по воздуху (OTA).

2. Встроенный зарядник Li-Ion

Возможность прямого подключения аккумулятора 3.7 В без внешних модулей зарядки.

3. Разъем для внешней антенны

Переключаемый разъем IPEX позволяет существенно увеличить дальность и стабильность Wi-Fi соединения.

4. Компактность и экосистема

Совместимость со всей линейкой расширений (Shields) для WeMos D1 Mini.
