# Плата управления трехфазным инвертором EGS031 3-PH SPWM (EG8030 + EG3012)

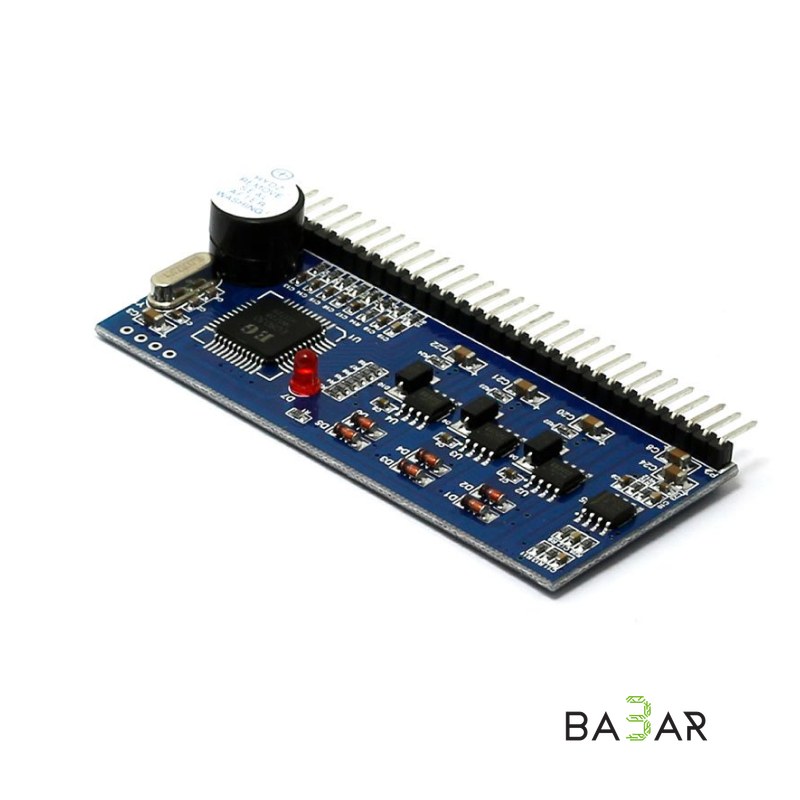

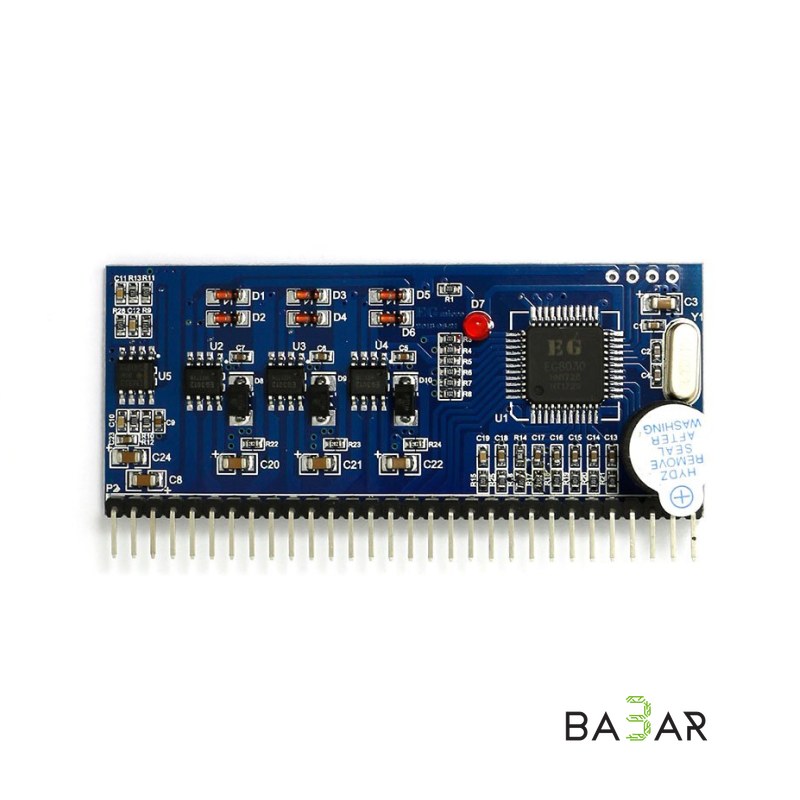

EGS031 — это драйверная плата трехфазного инвертора с чистым синусом, работающая на базе специализированного контроллера EG8030 и драйверов ключей EG3012. Плата выполняет роль оценочного модуля (Evaluation Board) для чипа EG8030 и служит готовым узлом управления для построения трехфазных инверторов, источников бесперебойного питания (UPS) и систем аварийного электроснабжения (EPS). Для сборки полноценного инвертора к плате EGS031 необходимо подключить силовую плату с ключами (MOSFET/IGBT) и трехфазный сетевой/выходной трансформатор.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Основной чип управления | EG8030 (контроллер 3-фазной ШИМ/SPWM) |

| Драйверы ключей | EG3012 |

| Форма выходного сигнала | Чистая синусоида (Pure Sine Wave) |

| Число фаз | 3 фазы |

| Максимальное напряжение шины DC | до 100 В DC |

| Режимы работы / Применение | Инверторы, 3-фазные UPS, 3-фазные EPS |

| Поддерживаемая мощность | До 2000 Вт и более (зависит от силовой части) |

| Ограничения | Не поддерживает регулировку частоты (FM) и внешние интерфейсы связи |

| Вес платы | ~55 г (1.94 oz) |

---

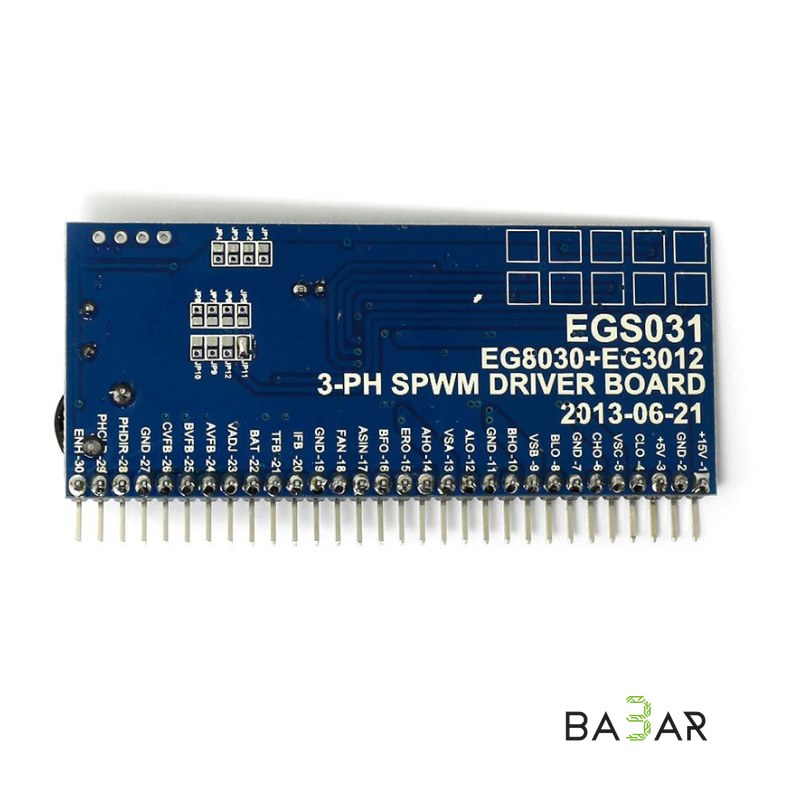

### Назначение контактов и интерфейсов (Pinout & Interfaces)

• VCC / GND: Вход питания логической схемы и драйверов.
• HIN1–HIN3 / LIN1–LIN3: Выходные сигналы управления верхними и нижними ключами трехфазного моста (A, B, C).
• VSEN_A / VSEN_B / VSEN_C: Входы обратной связи по напряжению для стабилизации каждой из трех фаз.
• ISEN: Вход защиты от перегрузки по току и короткого замыкания.
• TSEN: Вход датчика температуры для защиты силовой части от перегрева.

---

### Область применения

• Трехфазные инверторы напряжения: Преобразование постоянного тока (12/24/48/96 В DC) в трехфазный переменный ток для питания электродвигателей, станков и компрессоров.
• Источники бесперебойного питания (UPS / EPS): Построение промышленных и бытовых трехфазных систем резервного питания.
• Альтернативная энергетика: Использование в составе солнечных и ветровых инверторных систем.

---

### Преимущества

1. Готовое трехфазное решение

Специализированные чипы EG8030 и EG3012 обеспечивают точную генерацию SPWM-сигналов с правильным фазовым сдвигом 120°.

2. Чистый синус на выходе

Обеспечивает безопасную и бесшумную работу чувствительного оборудования и индуктивных нагрузок (моторы, насосы).

3. Высокая надежность драйверов

Встроенные драйверы EG3012 обеспечивают правильное раскачивание затворов мощных MOSFET/IGBT транзисторов.

4. Проверено на мощных прототипах

Конструкция платы успешно протестирована в составе 3-фазных инверторов мощностью от 2000 Вт.

---

### Комплектация

• 1× Драйверная плата трехфазного инвертора EGS031 (EG8030 + EG3012)
