# Модуль датчика жестов, расстояния и цвета APDS-9960 (RGB, Proximity, Gesture)

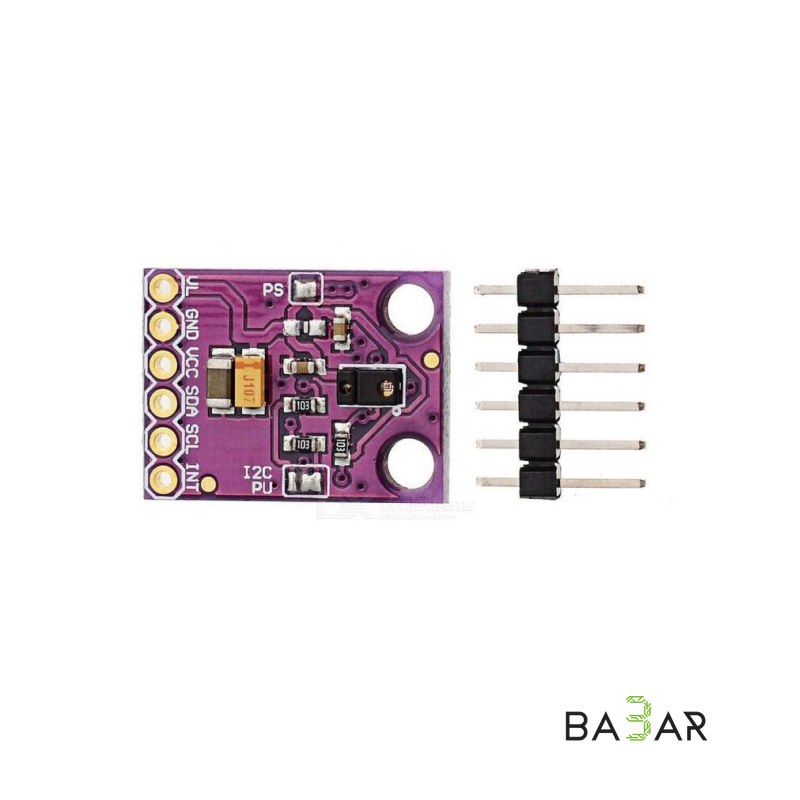

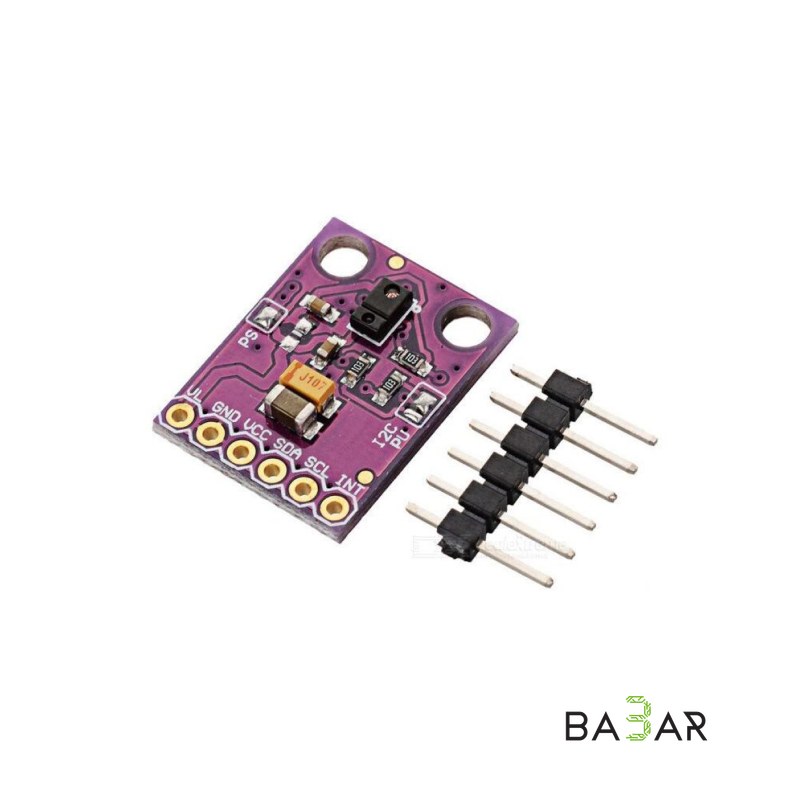

Модуль на базе датчика APDS-9960 представляет собой многофункциональное устройство «4-в-1», объединяющее в себе сенсор распознавания бесконтактных жестов (Gesture Sensing), датчик приближения (Proximity), а также сенсоры уровня внешней освещенности (Ambient Light) и цвета (RGB). Имена именно этой микросхемы использовались в флагманском смартфоне Samsung Galaxy S5, что делает данный модуль одним из лучших решений на рынке по соотношению цены и возможностей.

Модуль оснащен четырьмя направленными инфракрасными фотодиодами, встроенными фильтрами блокировки УФ- и ИК-излучения, а также удобным интерфейсом передачи данных I²C. Сенсор способен распознавать жесты свайпа (вверх, вниз, влево, вправо) и приближение предметов на расстоянии от 10 до 20 см.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Микросхема | Broadcom / Avago APDS-9960 |

| Функции | Распознавание жестов, определение цвета (RGB), освещенность, приближение |

| Рабочее напряжение (VCC) | 3.3 В DC (внимание: логика 3.3 В) |

| Интерфейс связи | I²C (Standard / Fast mode) |

| Дистанция обнаружения (Gesture/Proximity) | 10 – 20 см (4 – 8 дюймов) |

| Фильтрация | Встроенные фильтры блокировки УФ (UV) и ИК (IR) излучения |

| Выход прерывания | Есть (пин INT с открытым стоком) |

| Использование светодиода | Встроенный ИК-светодиод для подсветки жестов и приближения |

---

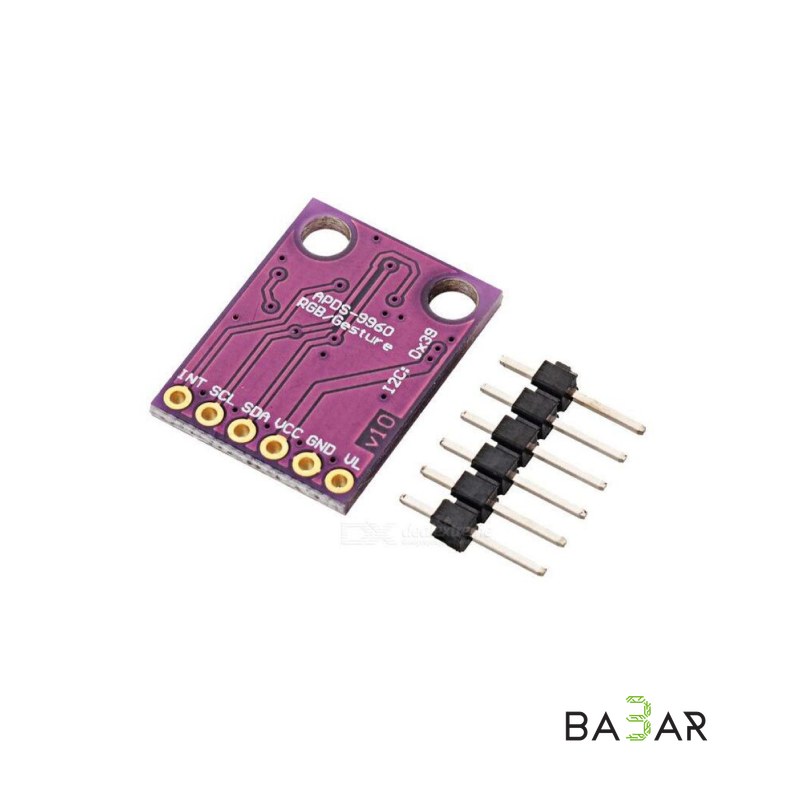

### Назначение контактов (Pinout)

• VCC: Питание модуля (строго 3.3 В DC).
• GND: Общий провод (земля).
• SDA: Линия данных шины I²C (логический уровень 3.3 В).
• SCL: Линия тактирования шины I²C (логический уровень 3.3 В).
• INT: Выход прерывания (Interrupt, активный низкий уровень — используется для отслеживания жестов без постоянного опроса МК).
• VL: Дополнительное питание для встроенного ИК-светодиода (опционально, если требуется увеличить мощность ИК-излучателя; обычно закорочено с VCC).

---

### Пример скетча для Arduino (Распознавание жестов)

Для работы с модулем рекомендуется использовать библиотеку SparkFun APDS9960.

*Примечание: Если вы используете Arduino Uno / Nano (5В), подключайте линии SDA и SCL через конвертер логических уровней (3.3V ↔ 5V).*

```cpp

#include

#include

// Создаем объект датчика

SparkFun_APDS9960 apds = SparkFun_APDS9960();

void setup() {

Serial.begin(9600);

Serial.println();

Serial.println(F("--- Инициализация APDS-9960 ---"));

// Инициализация датчика

if (apds.init()) {

Serial.println(F("APDS-9960 успешно подключен!"));

} else {

Serial.println(F("Ошибка подключения APDS-9960. Проверьте контакты!"));

}

// Включаем режим распознавания жестов

if (apds.enableGestureSensor(true)) {

Serial.println(F("Датчик жестов активирован"));

} else {

Serial.println(F("Ошибка запуска датчика жестов"));

}

}

void loop() {

// Проверяем наличие зафиксированного жеста

if (apds.isGestureAvailable()) {

switch (apds.readGesture()) {

case DIR_UP:

Serial.println("ЖЕСТ: ВВЕРХ (UP)");

break;

case DIR_DOWN:

Serial.println("ЖЕСТ: ВНИЗ (DOWN)");

break;

case DIR_LEFT:

Serial.println("ЖЕСТ: ВЛЕВО (LEFT)");

break;

case DIR_RIGHT:

Serial.println("ЖЕСТ: ВПРАВО (RIGHT)");

break;

case DIR_NEAR:

Serial.println("ЖЕСТ: ПРИБЛИЖЕНИЕ (NEAR)");

break;

case DIR_FAR:

Serial.println("ЖЕСТ: ОДАЛЕНИЕ (FAR)");

break;

default:

Serial.println("НЕОПРЕДЕЛЕННЫЙ ЖЕСТ");

}

}

}
