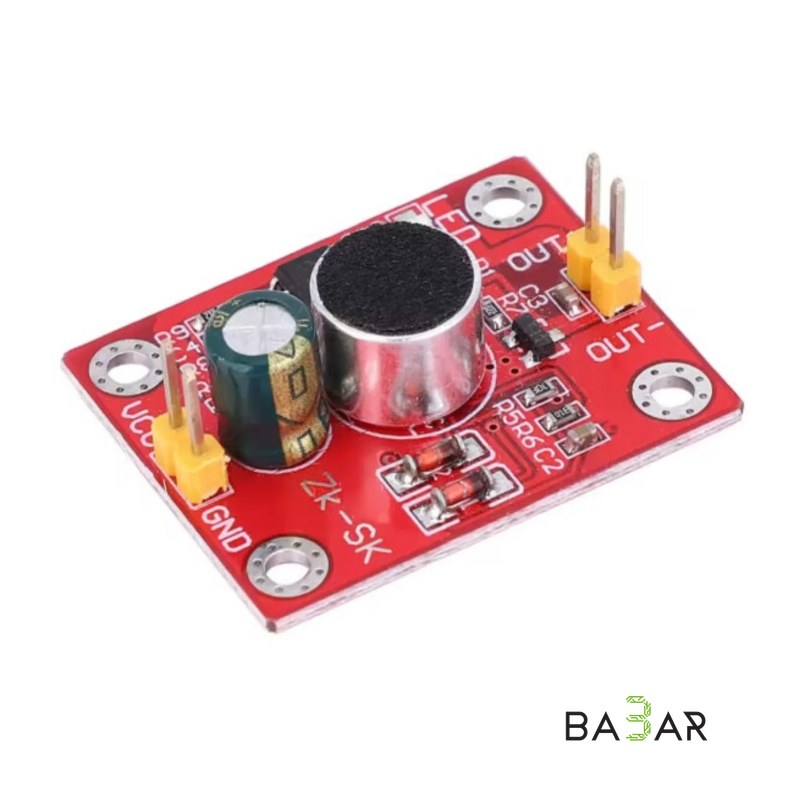

Модуль акустического выключателя с задержкой ZK-SK (звуковой реле-модуль, 3–9 В, 1.5 А)

# Модуль акустического выключателя с задержкой ZK-SK (звуковой реле-модуль, 3–9 В, 1.5 А)

Модуль акустического выключателя ZK-SK — это компактное плато-решение для создания устройств, срабатывающих от звука (хлопок, голос, шум). При обнаружении звукового сигнала модуль автоматически подает питание на подключенную нагрузку на фиксированное время 10 секунд, после чего самостоятельно отключает питание.

Благодаря мощному выходному ключу с током нагрузки до 1.5 А, модуль способно напрямую управлять не только светодиодами, но и более мощными компонентами: электродвигателями, вентиляторами, реле и элементами декоративной подсветки. Встроенная схема защиты от помех предотвращает ложные срабатывания, вызываемые шумами самого мотора или наводками по питанию.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель | ZK-SK |

| Рабочее напряжение (VCC) | 3.0 – 9.0 В DC (подходит для батареек AA/AAA, Li-Ion, USB 5 В) |

| Максимальный ток нагрузки | 1.5 А |

| Время задержки отключения | 10 секунд (фиксированное) |

| Срабатывание | От звукового сигнала (хлопок, громкий голос, щелчок) |

| Индикация работы | Красный светодиод (активен при подаче питания на выход) |

| Защита | Встроенная фильтрация электрических и моторных помех |

| Габариты платы | 31 × 25 × 12 мм |

| Вес | ~3.8 г |

---

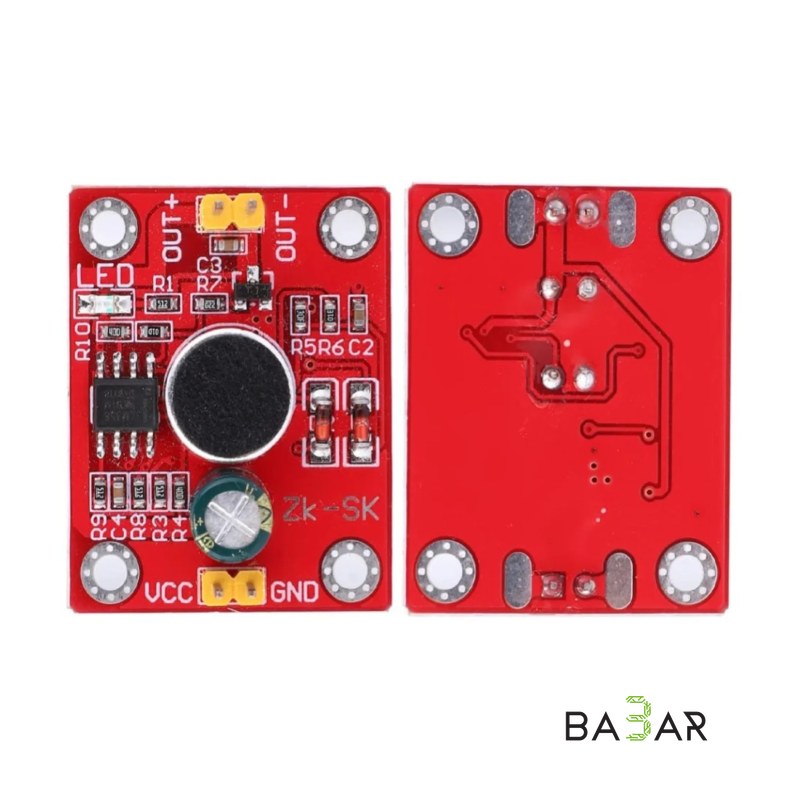

### Назначение контактов и подключение (Pinout)

• VCC (+): Вход положительного питания (DC 3–9 В).
• GND (-): Общий провод питания (земля).
• OUT+: Положительный выход питания на нагрузку.
• OUT-: Отрицательный выход питания на нагрузку (земля нагрузки).

---

### Порядок подключения и принцип работы

1. Подключите источник питания постоянного тока (3–9 В) к выводам VCC (+) и GND (-).

2. Подсоедините вашу нагрузку (мотор, светодиодную ленту, вентилятор и т.д.) к выводам OUT+ и OUT-.

3. Создайте достаточно громкий звук (хлопните в ладоши или скажите что-то вблизи микрофона).

4. Загорится красный светодиод-индикатор, и на выходы OUT+/OUT- подастся напряжение питания.

5. Нагрузка будет работать ровно 10 секунд, после чего модуль автоматически отключится до следующего звукового сигнала.

---

### Область применения

• Умное освещение: Автоматическое ночное освещение коридоров, шкафов и лестничных пролетов, включающееся по хлопку.
• DIY-робототехника: Создание интерактивных игрушек, машинок и роботов, реагирующих на голосовые команды или хлопки.
• Системы охлаждения: Звуковая активация кулеров и вентиляторов для локального проветривания.
• Интерактивный декор: Подсветка стендов, моделей и декоративных элементов при обнаружении шума.

---

### Преимущества

1. Высокий выходной ток (1.5 А)

Позволяет подключать силовую нагрузку без использования дополнительных транзисторных ключей и реле.

2. Широкий диапазон питания (3–9 В)

Идеально подходит для портативных проектов на батарейках (2×AA/AAA, 18650) или питании от USB / PowerBank 5 В.

3. Защита от помех

Алгоритм фильтрации исключает повторные самопроизвольные срабатывания от вибраций и шума работающего двигателя.

4. Визуальная индикация

Встроенный светодиод наглядно показывает текущее состояние выхода модуля.

---

### Комплектация

• 1× Модуль акустического выключателя с задержкой ZK-SK
