# Модуль микрофонного усилителя на микросхеме TDA1308 (одноканальный, с электретным микрофоном)

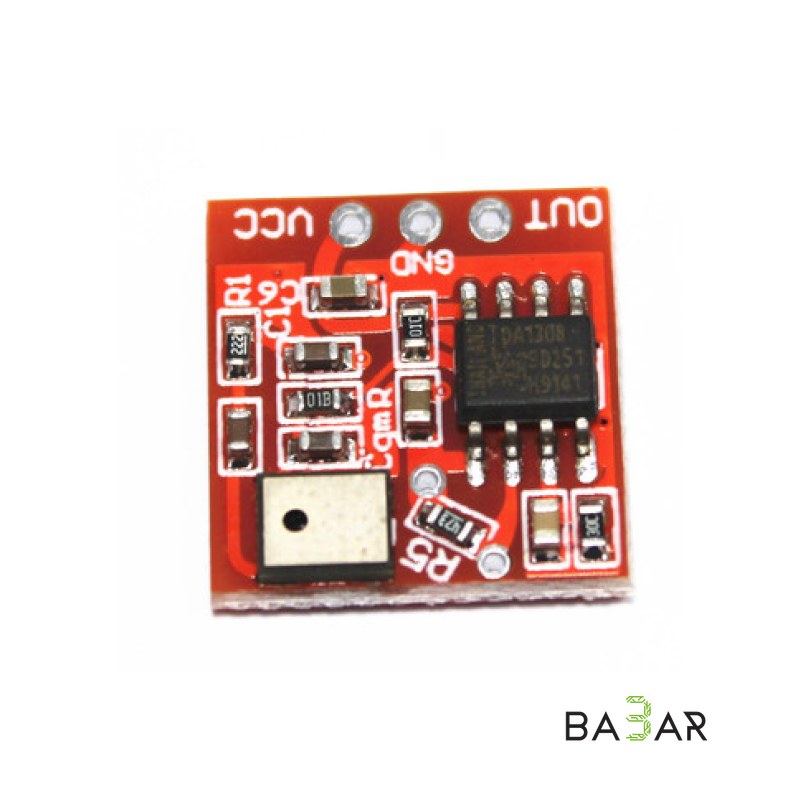

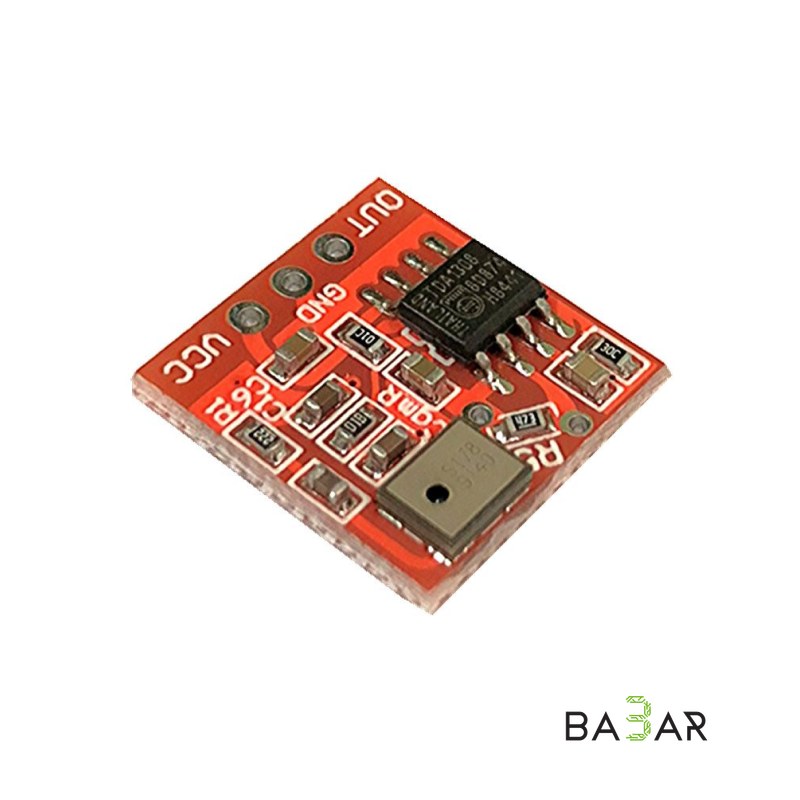

Модуль представляет собой ультракомпактный микрофонный усилитель на базе высококачественной микросхемы TDA1308 (класс AB / стереодекодер и драйвер наушников, включенный по схеме высокочувствительного предусилителя). Плата поставляется с уже запаянным миниатюрным капсюльным электретным микрофоном и обеспечивает базовый коэффициент усиления 40 dB (увеличение сигнала примерно в 100 раз) при крайне низком уровне собственных шумов и нелинейных искажений.

Особенностью модуля является возможность гибкой подстройки коэффициента усиления под конкретную задачу путем замены подстроечного резистора R5. На плате предусмотрены удобные дублирующие контактные площадки для монтажа стандартного выводного (DIP) резистора, что упрощает калибровку чувствительности.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Микросхема усилителя | NXP / NVT TDA1308 |

| Встроенный микрофон | Электретный капсюльный микрофон |

| Коэффициент усиления (по умолчанию) | 40 dB (~100 раз) |

| Диапазон регулировки усиления (R5) | От 4.7 кОм до 100 кОм (чем больше R5, тем выше усиление) |

| Рабочее напряжение питания (VCC) | 3.0 – 7.0 В DC |

| Тип усилителя | Низкошумный, класс AB |

| Габариты платы | 16 × 15 мм |

---

### Назначение контактов (Pinout)

• VCC: Питание модуля (3.0 – 7.0 В DC).
• GND: Общий провод (земля).
• OUT: Выход усиленного аналогового аудиосигнала (подключается к АЦП микроконтроллера или входу аудиоусилителя).
• Площадки R5: Контактные площадки для регулировки коэффициента усиления (замена SMD-резистора R5 или подпайка выводного резистора / потенциометра).

---

### Настройка коэффициента усиления (Резистор R5)

На плате установлен подстроечный элемент в позиции R5:

• Увеличение чувствительности: Увеличьте сопротивление R5 (вплоть до 100 кОм) для захвата тихих звуков и шепота на большом расстоянии.
• Снижение чувствительности: Уменьшите сопротивление R5 (вплоть до 4.7 кОм) при работе в условиях громкого шума во избежание клиппинга и перегрузки сигнала.
• Для удобства на плате выведены два сквозных отверстия/площадки, позволяющие запаять обычный выводной резистор без необходимости пайки мелких SMD-компонентов.

---

### Пример скетча для Arduino (Измерение уровня шума / звука)

Скрипт считывает аналоговый сигнал с выхода `OUT` микрофонного усилителя через АЦП Arduino (пин A0) и выводит амплитуду звуковых колебаний:

```cpp

#define MIC_PIN A0

void setup() {

Serial.begin(115200);

pinMode(MIC_PIN, INPUT);

}

void loop() {

unsigned long startMillis = millis();

unsigned int peakToPeak = 0; // Размах сигнала (амплитуда)

unsigned int signalMax = 0;

unsigned int signalMin = 1024;

// Собираем выборку данных за 50 миллисекунд (окно измерения)

while (millis() - startMillis signalMax) {

signalMax = sample; // Фиксируем максимальное значение

} else if (sample < signalMin) {

signalMin = sample; // Фиксируем минимальное значение

}

}

}

peakToPeak = signalMax - signalMin; // Вычисляем пиковый размах

float voltage = (peakToPeak * 5.0) / 1024.0; // Переводим в Вольты

// Выводим значение в Serial Plotter или Serial Monitor

Serial.print("Амплитуда (Volts): ");

Serial.println(voltage);

}
