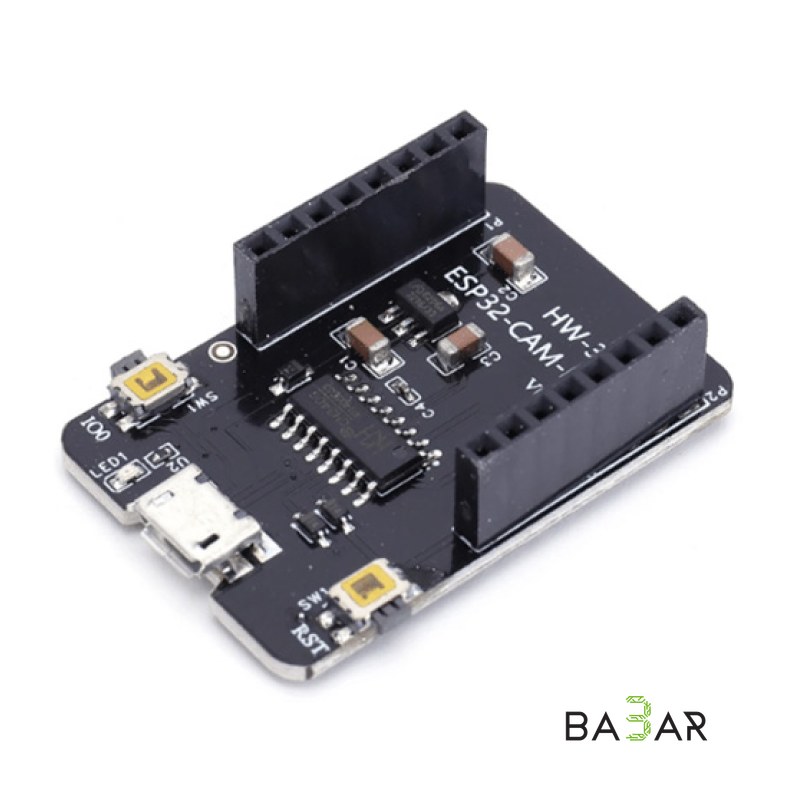

# Материнская плата-переходник ESP32-CAM-MB (Micro USB, USB-UART CH340G)

Плата расширения и программатор ESP32-CAM-MB предназначена для удобного подключения, прошивки и питания популярного модуля беспроводного видеонаблюдения ESP32-CAM. Модуль оснащен встроенным USB-UART конвертером на чипе CH340G, разъемом Micro USB и кнопками управления (`Reset` и `IO0`). Плата избавляет от необходимости использовать внешние FTDI-адаптеры и вручную ставить перемычки для перевода ESP32-CAM в режим прошивки.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Совместимость | Модуль ESP32-CAM (AI-Thinker) |

| USB-UART преобразователь | CH340G (WinChipHead) |

| Интерфейс подключения | Micro USB |

| Входное напряжение питания | 5.0 В DC (от USB или вывода 5V) |

| Выходное напряжение для ESP32-CAM | 5 В и 3.3 В (содержит собственный LDO-стабилизатор) |

| Кнопки управления | `RST` (Сброс модуля) и `IO0` (Режим прошивки / Boot) |

| Беспроводные протоколы (ESP32-CAM) | Wi-Fi 802.11 b/g/n + Bluetooth 4.2 BR/EDR и BLE |

| Индикация | Светодиод питания (Power LED) |

| Габариты платы | 40 × 27 × 12 мм |

---

### Особенности работы и схема прошивки

Плата полностью автоматизирует процесс загрузки скетчей из среды Arduino IDE:

1. Автоматический переход в режим загрузки: Наличие встроенной схемы автоматического сброса (DTR/RTS) устраняет необходимость вручную замыкать вывод `GPIO0` на `GND` перед каждой прошивкой.

2. Простая отладка через Монитор порта

Позволяет считывать отладочные данные и логи работы камеры (Serial Monitor) на скорости 115200 бод напрямую через кабель Micro USB.

3. Стабильное питание

Встроенный мощный линейный стабилизатор обеспечивает стабильный ток, необходимый для работы Wi-Fi передатчика и вспышки ESP32-CAM без проседаний напряжения.

---

### Область применения

• Быстрая прошивка и отладка: Удобная загрузка скетчей для проектов потокового видео (Video Streaming Web Server), распознавания лиц и объектов.
• Системы умного дома и IoT: Простая интеграция беспроводных IP-камер в экосистемы Home Assistant, Blynk, Telegram-боты.
• Автономные видеорегистраторы: Создание компактных камер с записью на MicroSD-карту с питанием от обычного USB-адаптера или Power Bank.
• Учебные и исследовательские проекты: Разработка робототехнических платформ с передачей видеопотока по Wi-Fi.

---

### Преимущества

1. Конструкция «Включил и работаешь» (Plug and Play): ESP32-CAM просто устанавливается в разъемы типа «мама» на плате-адаптере без применения пайки.

2. Встроенный USB-UART CH340G

Устраняет необходимость покупки и подключения отдельных FTDI-программаторов и кучи соединительных проводов.

3. Наличие физических кнопок

Кнопки `RST` и `IO0` упрощают ручной сброс или принудительную перезагрузку модуля при отладке кода.

4. Компактные габариты

Плата повторяет контуры ESP32-CAM, не увеличивая существенно габариты итогового устройства.
