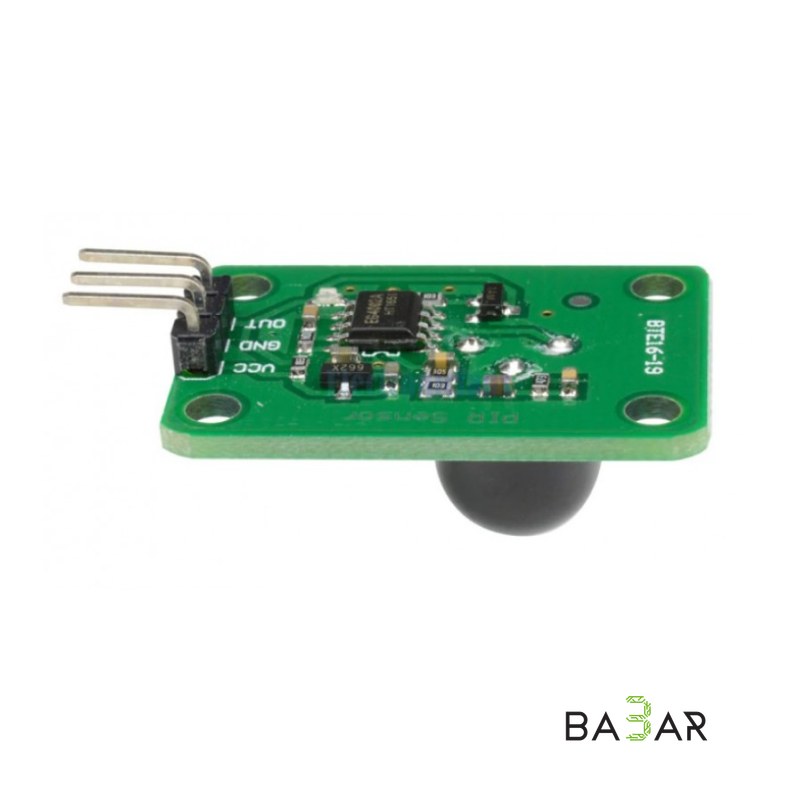

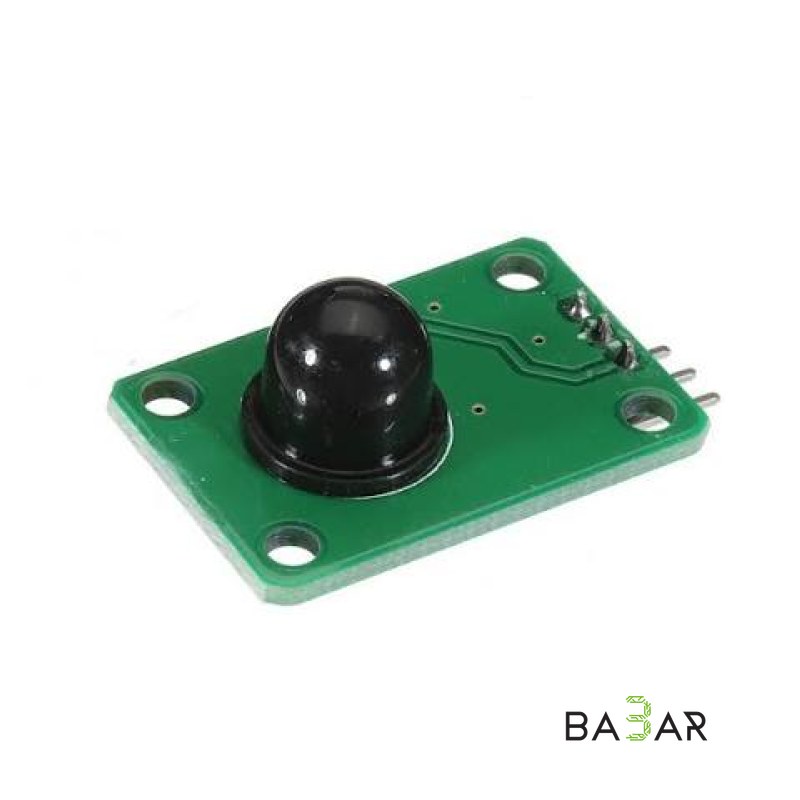

# Модуль PIR-датчика движения BTE16-19 (3.3–5 В, до 5 м, 120°)

Модуль инфракрасного датчика движения BTE16-19 представляет собой компактное устройство на базе PIR-сенсора (Passive Infrared Sensor), предназначенное для обнаружения перемещения живых объектов (людей, животных) по их собственному тепловому (инфракрасному) излучению.

При обнаружении движения в зоне чувствительности модуль выдает цифровой сигнал логического уровня и активирует встроенный светодиод-индикатор. Датчик полностью совместим с популярными микроконтроллерами и отладочными платами, такими как Arduino, ESP32, STM32 и Raspberry Pi, а также может работать напрямую с релейными модулями или транзисторными ключами.

---

### Технические характеристики

| Параметр | Значение |

| --- | --- |

| Модель | BTE16-19 |

| Тип датчика | Пассивный инфракрасный (PIR) |

| Тип выхода | Цифровой (HIGH при обнаружении движения / LOW в покое) |

| Рабочее напряжение (VCC) | 3.3 – 5.0 В DC |

| Дальность обнаружения | До 5 метров |

| Угол обзора | 120° |

| Индикация | Встроенный светодиодный индикатор активности выхода |

| Диаметр линзы Френеля | 11.8 мм |

| Фокусное расстояние | 5 мм |

| Габариты платы | 19 × 35 мм |

---

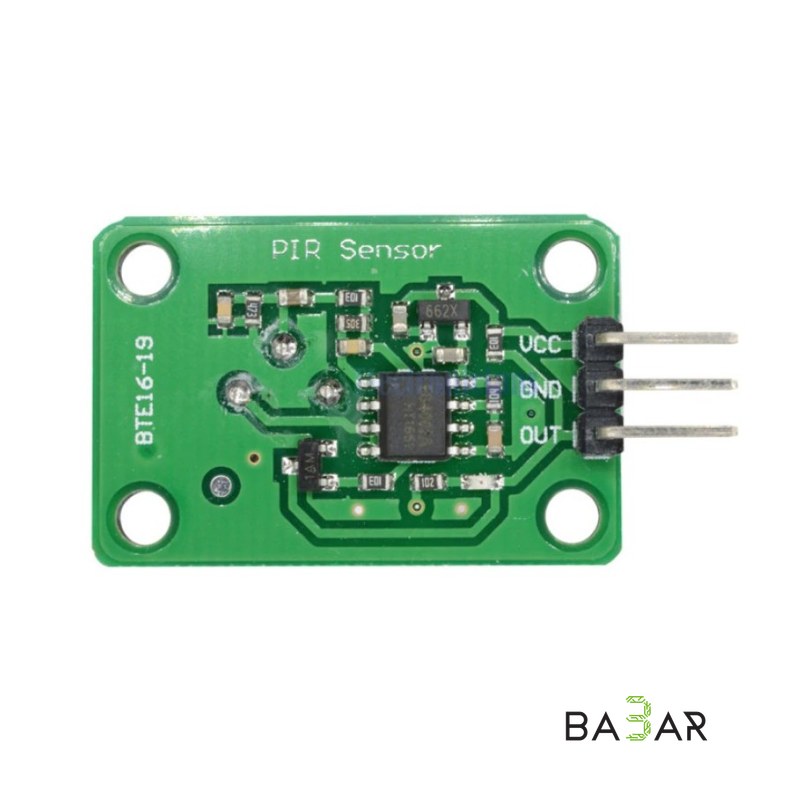

### Назначение контактов (Pinout)

• VCC: Питание модуля (3.3В – 5В DC).
• GND: Общий провод (земля).
• OUT / DO: Цифровой выход (выдает логическую `1` / HIGH при детекции движения и `0` / LOW при его отсутствии).

---

### Пример скетча для Arduino (Управление освещением / Сигнализация)

Скрипт считывает состояние датчика и при обнаружении движения выводит сообщение в консоль, а также включает встроенный светодиод на плате Arduino (пин 13):

```cpp

#define PIR_PIN 2 // Пин подключения цифрового выхода датчика BTE16-19

#define LED_PIN 13 // Встроенный светодиод Arduino

void setup() {

Serial.begin(9600);

pinMode(PIR_PIN, INPUT);

pinMode(LED_PIN, OUTPUT);

Serial.println("Инициализация PIR-датчика BTE16-19...");

delay(2000); // Время на стабилизацию и калибровку PIR-сенсора при включении

Serial.println("Датчик готов к работе.");

}

void loop() {

int motionDetected = digitalRead(PIR_PIN);

if (motionDetected == HIGH) {

digitalWrite(LED_PIN, HIGH);

Serial.println("ВНИМАНИЕ: Обнаружено движение!");

} else {

digitalWrite(LED_PIN, LOW);

}

delay(200); // Небольшая задержка опроса

}
